Che cos'è un trasformatore di isolamento medico IT e perché è così importante?

Un trasformatore di isolamento medico IT è un trasformatore di isolamento monofase specializzato progettato specificamente per i sistemi IT medici (Isolated Terra - sistemi senza messa a terra) nelle strutture sanitarie.

A differenza dei normali trasformatori che aumentano o diminuiscono semplicemente la tensione, ilTrasformatore medicale informaticofa qualcosa di fondamentalmente diverso: crea un'alimentazione elettrica isolata e senza messa a terra per apparecchiature mediche critiche nelle sale operatorie, nelle unità di terapia intensiva e nelle unità di cura cardiaca.

Perché è importante?

Perché in un sistema di alimentazione standard con messa a terra, un singolo guasto di isolamento può far scattare un interruttore, interrompendo l'alimentazione alle apparecchiature di supporto vitale. In una sala operatoria, questa non è un'opzione.

Il trasformatore medicale IT, insieme ad un dispositivo di monitoraggio dell'isolamento (IMD), garantisce che al primo guasto non venga interrotta l'alimentazione. Allarma, ma non inciampa. I chirurghi possono completare la procedura. Le vite non sono messe a rischio.

In breve: è la differenza tra un allarme e un disservizio. Tra l'allarme e la tragedia.

Come funziona un trasformatore di isolamento medicale IT

Il principio è semplice, ma l’esecuzione non perdona.

Passaggio 1: isolamento

Il trasformatore ha due avvolgimenti completamente separati: primario (lato rete) e secondario (lato paziente). Non esiste alcun collegamento elettrico diretto tra loro. Trasferimenti di potenza attraverso un campo magnetico.

Passaggio 2: secondario senza messa a terra

Il lato secondario non è collegato a terra, a differenza dei sistemi di alimentazione standard in cui il neutro è messo a terra. Questo è il cuore del sistema IT (Isolated Terra).

Passaggio 3: primo comportamento in caso di errore

Se si verifica un singolo guasto, ad esempio un cavo di alimentazione chirurgico viene schiacciato e tocca il telaio metallico, il dispositivo di monitoraggio dell'isolamento (IMD) rileva un calo della resistenza di isolamento e attiva un allarme. Ma il trasformatore non scatta. Il potere continua a fluire. L'équipe chirurgica viene allertata, ma non interrotta.

Passo 4 – Secondo errore

Solo se si verifica un secondo guasto su un'altra linea il dispositivo di protezione interviene definitivamente. A quel punto, la procedura è generalmente completata e il paziente è al sicuro.

Passaggio 5: monitoraggio continuo

L'IMD misura continuamente la resistenza di isolamento tra il circuito isolato e la terra. Se il valore scende al di sotto di una soglia impostata (tipicamente da 50 kΩ a 100 kΩ), si attiva un allarme visivo e acustico, ma ancora una volta, nessuna interruzione di corrente.

Questa combinazione (trasformatore di isolamento + IMD) crea l'alimentazione più sicura possibile per le apparecchiature a contatto diretto con il paziente.

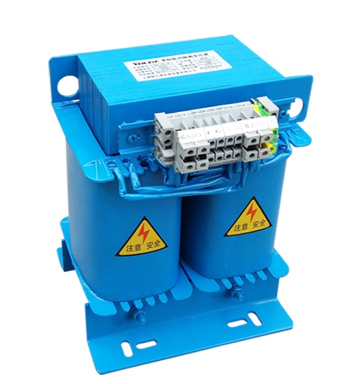

Tipi comuni diTrasformatori IT medicali

I trasformatori di isolamento medico non sono unità standard. Sono costruiti appositamente per le applicazioni sanitarie.

In pratica, l'unità monofase da 5kVA a 8kVA è quella più comune per una sala operatoria standard. Fornisce energia a:

Luci chirurgiche

Unità elettrochirurgiche

Monitor dei pazienti

Macchine per anestesia

Prese di corrente nel campo operatorio

PerchéTrasformatori IT medicaliQuestione

Perché in un ospedale un'interruzione di corrente non è un inconveniente. È un evento pericoloso per la vita.

Ecco cosa offre un sistema di trasformazione medicale IT adeguatamente progettato:

1. Alimentazione ininterrotta durante il primo guasto

I sistemi standard collegati a terra scattano al primo guasto. I sistemi IT no. Questa unica differenza consente a un intervento chirurgico di terminare in sicurezza.

2. Corrente di dispersione estremamente bassa

I trasformatori di isolamento medicale sono costruiti con isolamento doppio o rinforzato e capacità di accoppiamento ultra bassa. La corrente di dispersione è generalmente inferiore a 0,1 mA, molto inferiore a quella dei trasformatori standard. Ciò è fondamentale quando l'apparecchiatura è collegata direttamente al corpo del paziente (ad esempio, derivazioni ECG, sonde endoscopiche).

3. Monitoraggio continuo dell'isolamento

L'IMD controlla il sistema 24 ore su 24, 7 giorni su 7. Rileva il deterioramento prima che diventi un guasto critico. Le squadre di manutenzione ricevono un allarme tempestivo, non una chiamata di emergenza.

4. Protezione contro le interferenze trasmesse dalla rete

L'isolamento blocca il rumore ad alta frequenza, le armoniche e le sovratensioni provenienti dall'alimentazione di rete. L'elettronica medica sensibile (monitor, pompe per infusione, apparecchiature diagnostiche) funziona in modo pulito e affidabile.

5. Rispetto degli standard di sicurezza medica

IEC 60601-1, GB 9706.1 e altri standard nazionali richiedono sistemi di alimentazione IT nelle aree di cura dei pazienti in cui le apparecchiature vengono applicate direttamente al corpo. Nessun trasformatore IT, nessuna approvazione normativa.

Senza i trasformatori medicali IT, la chirurgia moderna funzionerebbe con prese multiple per uso generico, un rischio che nessun ospedale può permettersi di correre.

Scegliere il giusto trasformatore medico IT

Selezionare un trasformatore medico IT non significa trovare l'unità più economica. Si tratta di soddisfare severi requisiti normativi e di sicurezza.

Passaggio 1: determinare la potenza kVA richiesta

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate al sistema IT. Non limitarti ad aggiungere i valori nominali sulla targhetta: utilizza la potenza di funzionamento effettiva misurata o prevista.

Regola empirica: da 5 kVA a 8 kVA sono adeguati per una singola sala operatoria moderna. Non sovradimensionare eccessivamente: un trasformatore da 15 kVA ha una corrente di dispersione più elevata e uno spunto maggiore.

Passaggio 2: verificare i limiti della corrente di dispersione

La norma IEC 60601-1 limita la corrente di dispersione del paziente a 0,1 mA per le parti applicate. Il design del trasformatore, compresa la separazione degli avvolgimenti, la schermatura e la struttura del nucleo, influisce direttamente su questo valore. Richiedere rapporti di prova che mostrino le misurazioni della corrente di dispersione.

Passaggio 3: verificare la compatibilità del monitoraggio dell'isolamento

Il trasformatore medico IT deve essere compatibile con il dispositivo di monitoraggio dell'isolamento (IMD). La maggior parte dei sistemi moderni utilizza una tensione di misurazione standard (ad esempio, 20 V CC o CA a bassa frequenza). Assicurarsi che il trasformatore non sia dotato di messa a terra o di filtraggio incorporati che potrebbero confondere l'IMD.

Passaggio 4: scegliere la custodia e il montaggio

Telaio aperto – Per l'installazione all'interno di un quadro elettrico di tipo medico (più comune).

Chiuso – Per montaggio a pavimento o a parete dove il trasformatore è accessibile al personale non addetto agli elettricisti.

Grado di protezione IP: IP20 è tipico per il montaggio a pannello per interni. Per alcune installazioni potrebbe essere richiesto il grado IP54.

Passaggio 5: verificare le certificazioni

Cercare:

IEC 60601-1 (sicurezza delle apparecchiature elettromedicali)

IEC 61558-2-15 (sicurezza dei trasformatori di isolamento per uso medico)

GB 9706.1 (standard medico cinese)

CE/UL/CCC come richiesto dal mercato locale

Non accettare "seguiamo questi standard". Richiedere i rapporti sulle prove di tipo ad un laboratorio accreditato.

Passaggio 6: pianificare la ridondanza

Per le applicazioni critiche (sala operatorie multiple, unità di terapia intensiva cardiaca), prendere in considerazione sistemi IT doppi con commutatori di trasferimento automatici (ATS) o backup UPS che alimentano il trasformatore IT. Un trasformatore: un punto di guasto. Due trasformatori: vera ridondanza.

Considerazioni finali

Il trasformatore di isolamento medico informatico non è un componente a cui nessuno pensa mai in una sala operatoria. I chirurghi non lo ringraziano. Gli infermieri non lo puliscono. Il personale addetto alla manutenzione lo tocca raramente.

Ma è sempre lì: silenziosamente, instancabile e assolutamente affidabile.

In un mondo in cui un singolo guasto elettrico può fare la differenza tra un intervento chirurgico completato e una crisi, il trasformatore medico IT è l'eroe non celebrato. Fa un solo lavoro, e lo fa perfettamente: mantenere l'alimentazione accesa quando conta di più.

Se si sta progettando, aggiornando o effettuando la manutenzione dell'impianto elettrico di un ospedale, non trattare il trasformatore medico IT come una merce. È un dispositivo di salvaguardia della vita, non un pezzo di ricambio.

Scegli con attenzione. Specificare rigorosamente. Testare accuratamente.

Perché quando le luci in una sala operatoria restano accese, anche quando qualcosa va storto, il trasformatore medico informatico fa il suo lavoro.
