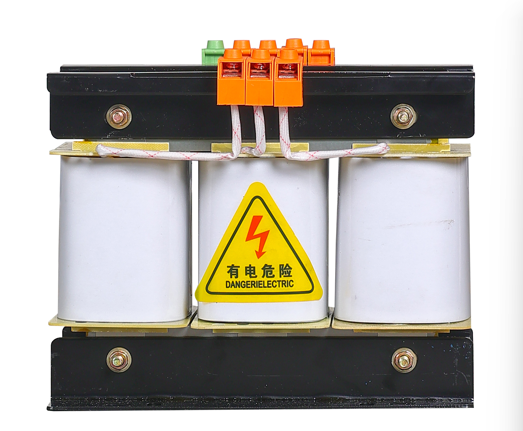

Cos'è un trasformatore di controllo SBK e perché è importante?

Un trasformatore di controllo SBK è un trasformatore trifase di tipo secco progettato specificamente per alimentare circuiti di controllo, pannelli relè, sistemi PLC e apparecchiature ausiliarie in ambienti industriali.

Il suo compito non è quello di alimentare motori o elementi riscaldanti. Il suo compito è alimentare il "cervello" della macchina - il PLC, i contattori, i relè, gli indicatori, i sensori - con energia pulita, stabile e isolata.

Perché è importante?

Perché i circuiti di controllo sono sensibili. Un calo di tensione momentaneo che un motore ignorerebbe può causare guasti al PLC, vibrazioni di un contattore o letture errate di un sensore. In una linea di produzione, ciò significa pezzi di scarto, tempi di inattività e problemi di risoluzione dei problemi.

Il trasformatore di controllo SBK isola il circuito di controllo dal bus di alimentazione principale, filtra il rumore e fornisce un'alimentazione di tensione dedicata e stabile su cui può fare affidamento il sistema di controllo.

In breve: mantiene in funzione il cervello della macchina mentre i suoi muscoli svolgono il lavoro pesante.

Come unTrasformatore di controllo SBKFunziona

Il principio è semplice, ma l’applicazione è specifica.

Passaggio 1: input

L'avvolgimento primario si collega all'alimentazione principale, in genere 380 V, 400 V o 415 V trifase. Potrebbe avere più prese per adattarsi alle variazioni della tensione di linea.

Passaggio 2: isolamento

L'avvolgimento secondario è elettricamente separato dal primario. Non esiste un collegamento diretto. Trasferimenti di potenza attraverso un campo magnetico. Ciò impedisce a rumore, sovratensioni e guasti a terra di raggiungere il circuito di controllo.

Passaggio 3: uscita

L'avvolgimento secondario produce la tensione necessaria al sistema di controllo: spesso 220 V, 110 V o 24 V CA. Alcuni trasformatori SBK hanno più avvolgimenti secondari per diverse tensioni di controllo da una singola unità.

Fase 4 – Fornitura dedicata

L'uscita alimenta il pannello di controllo: alimentazione PLC, bobine di relè, bobine di contattori, spie luminose e qualsiasi altra apparecchiatura di controllo o ausiliaria.

Passaggio 5: progettato per funzionare continuamente

I circuiti di controllo sono sempre attivi. L'SBK è progettato per il servizio continuo: basso aumento della temperatura, bassa rumorosità e lunga durata a pieno carico.

Il risultato: un'alimentazione pulita, stabile e dedicata per il sistema di controllo della macchina.

Tipi comuni diTrasformatori di controllo SBK

I trasformatori di controllo SBK sono disponibili in diverse configurazioni.

La versione multitensione schermata è la specifica più comune per i sistemi di controllo industriale di medie e grandi dimensioni.

PerchéTrasformatori di controllo SBKQuestione

Perché il guasto più costoso della macchina è quello che avrebbe potuto essere evitato con una migliore potenza.

Ecco cosa offre un trasformatore di controllo SBK che i normali alimentatori non possono offrire:

1. Isolamento elettrico

Il circuito di controllo è fisicamente separato dal bus di alimentazione principale. Se l'avvolgimento di un motore va in cortocircuito, la sovratensione si arresta al trasformatore. Il sistema di controllo continua a funzionare.

2. Stabilità della tensione

Anche in caso di cali o picchi di tensione dell'alimentazione principale, il trasformatore di controllo mantiene la tensione di uscita entro un intervallo ristretto. PLC e relè non vibrano né si interrompono.

3. Soppressione del rumore

VFD, contattori e alimentatori a commutazione generano rumore ad alta frequenza. La struttura dell'avvolgimento dell'SBK e la schermatura opzionale impediscono al rumore di raggiungere il circuito di controllo.

4. Eliminazione del circuito di massa

Fornendo un secondario isolato, l'SBK interrompe i circuiti di terra che causano letture errate del sensore, errori di comunicazione e comportamento inspiegabile delle apparecchiature.

5. Punto unico di fornitura

Un trasformatore fornisce tutte le tensioni di controllo. Non sono ammessi alimentatori multipli con riferimenti di terra diversi. Cablaggio più semplice, meno punti guasti, risoluzione dei problemi più semplice.

6. Lunga durata

I trasformatori SBK sono costruiti per servizio continuo. Il nucleo e gli avvolgimenti sono di dimensioni generose. L'isolamento è tipicamente di Classe F (155°C) o Classe H (180°C). Funzionano alla grande e durano decenni.

Senza un trasformatore di controllo adeguato, il sistema di controllo della macchina è in balia del bus di alimentazione principale. Con uno, funziona in modo prevedibile e affidabile.

Scegliere il giustoTrasformatore di controllo SBK

Selezionare il trasformatore di controllo giusto non è complicato, ma alcuni errori possono causare scatti fastidiosi e comportamenti irregolari.

Passaggio 1: determinare il carico

Elenca tutti i dispositivi che saranno alimentati dal trasformatore di controllo:

Alimentazione PLC (potenza VA)

Bobine relè (ritenuta VA)

Bobine del contattore (VA sigillata)

Indicatori luminosi

Elettrovalvole

Sensori e trasmettitori

Aggiungi i VA (non i watt) di tutti i dispositivi che funzioneranno contemporaneamente.

Passaggio 2: applicare il fattore di servizio

I trasformatori di controllo sono dimensionati diversamente rispetto ai trasformatori di potenza.

Passaggio 3: controllare la corrente di spunto

Contattori e relè assorbono molta più corrente quando si chiudono rispetto a quando rimangono in posizione. Un trasformatore sufficientemente grande da trattenere la corrente può scattare o far cadere la tensione durante la chiusura.

Regola empirica: la capacità di spunto del trasformatore dovrebbe essere almeno 10 volte il carico a regime per i primi cicli. La maggior parte dei trasformatori SBK sono costruiti con un margine di spunto sufficiente, ma se si dispone di molti contattori di grandi dimensioni, aumentare le dimensioni.

Passaggio 4: specificare le tensioni

Tensione primaria: qual è la tua alimentazione? 380 V? 400 V? 415 V?

Tensioni secondarie: di cosa ha bisogno il tuo sistema di controllo? 220 V? 110 V? 24 V?

Passaggio 5: decidere la schermatura

Passaggio 6: scegliere il tipo di custodia

Telaio aperto: montaggio all'interno di un pannello di controllo. Costo più basso.

Incluso – Montaggio autonomo. Protegge dal contatto accidentale.

IP54 o superiore – Per ambienti polverosi o umidi.

Passaggio 7: controllare i rapporti di prova del produttore

Chiedi al fornitore:

Prova di resistenza d'isolamento

Prova di tenuta dielettrica

Misurazione delle perdite a vuoto

Prova di regolazione della tensione

Considerazioni finali

Il trasformatore di controllo SBK non è un componente "eroe". Non dispone di display lampeggiante né di aggiornamento software. Ma prova a far funzionare una macchina senza di essa e te ne accorgerai immediatamente.

Si trova nell'angolo del pannello di controllo e svolge silenziosamente il suo lavoro, anno dopo anno. Protegge l'elettronica costosa. Mantiene il PLC in funzione quando il bus principale si interrompe. Blocca il rumore che altrimenti causerebbe spegnimenti casuali.

Se stai progettando un quadro di controllo, costruendo una macchina o aggiornando un sistema esistente, il trasformatore di controllo SBK è uno dei componenti più importanti che specificherai, anche se nessuno ne parla mai.

Perché un potere di controllo affidabile non è un optional. È il fondamento di un’automazione affidabile.
