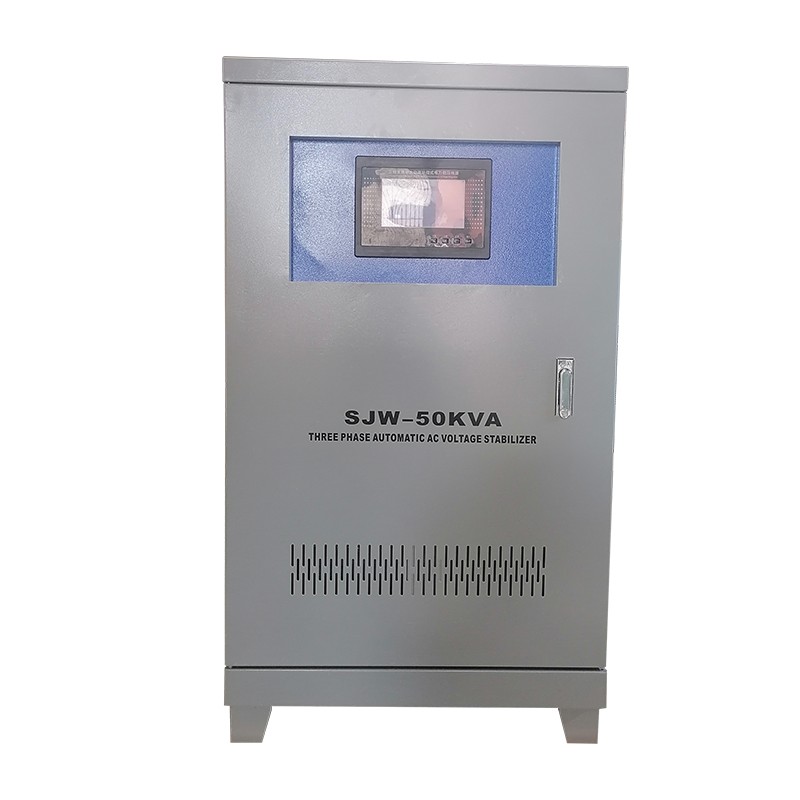

Stabilizzatore di tensione CA compensato trifase SJW

Lo stabilizzatore di tensione CA compensato trifase Yibaling SJW è uno stabilizzatore di potenza trifase veloce costruito per luoghi in cui la qualità dell'alimentazione conta davvero, come linee di produzione di precisione, data center, sale di imaging medico e stazioni di comunicazione.
Utilizza un design multi-tap intelligente combinato con il controllo di fase indipendente. Ciò significa che può correggere fluttuazioni di tensione, squilibrio di fase, abbassamenti e sovratensioni in tempo reale.

Qual è la funzione dello stabilizzatore di tensione della serie SJW in varie applicazioni?

1. Nelle fabbriche e nelle officine

La tensione spesso diminuisce quando si avviano macchine di grandi dimensioni. A volte, la tensione rimane sbilanciata perché i carichi monofase sono distribuiti in modo non uniforme.
L'SJW ​​rileva questi cambiamenti in soli 20-40 millisecondi e corregge istantaneamente ciascuna fase separatamente.
Ad esempio, in un impianto di semiconduttori, anche una caduta di tensione di un ciclo può rovinare un intero lotto di wafer. L'SJW ​​mantiene la tensione di uscita entro ±1% del setpoint, proteggendo le apparecchiature sensibili dai problemi della rete a monte.

2. Negli edifici commerciali

In questi edifici, l’illuminazione, i condizionatori e le apparecchiature informatiche si trovano su fasi diverse e le tensioni sono raramente bilanciate. Gli stabilizzatori ordinari con un nucleo condiviso spesso non sono in grado di gestire tutto ciò.
Ma le tre unità di compensazione indipendenti dell'SJW trattano ogni fase separatamente. Ciò significa niente più cavi neutri sovraccarichi, meno perdite di potenza e nessun fastidioso sfarfallio della luce.

3. In località remote

Ad esempio, negli impianti di trattamento delle acque o nelle miniere, l'energia è spesso alimentata da lunghe linee aeree. Durante le ore di punta, la tensione può scendere a 320 V o anche meno.
L'ampio intervallo di regolazione dell'SJW (tipicamente da ±20% a ±30%) riporta la tensione ai normali 380 V o 400 V.
Di conseguenza, pompe, soffianti e frantoi ottengono la coppia di cui hanno bisogno e non scattano a causa della bassa tensione.

Materiale e tecnologia di base

Le prestazioni dello stabilizzatore SJW si basano su una serie di materiali e componenti accuratamente selezionati, ciascuno scelto per soddisfare uno specifico obiettivo ingegneristico: commutazione rapida, basse perdite, elevata capacità di resistenza alle sovratensioni e lunga durata.

1. Trasformatore di compensazione

Il cuore dello stabilizzatore SJW sono tre trasformatori di compensazione indipendenti, uno per ciascuna fase.
I loro avvolgimenti sono realizzati in rame privo di ossigeno di elevata purezza (qui non c'è alluminio economico), con un sistema di isolamento di classe H in grado di gestire temperature fino a 180°C in sicurezza.
Il nucleo in ferro è realizzato in acciaio al silicio laminato a freddo di alta qualità (come 30Q130), utilizzando una tecnica di giunzione step-lap. Ciò significa semplicemente meno energia sprecata e minori perdite a vuoto.
Il design mantiene inoltre l'induttanza di dispersione molto bassa, quindi la tensione di compensazione risponde quasi istantaneamente ogni volta che il sistema di controllo lo richiede.

2. Sistema di controllo e campionamento

Il "cervello" dell'SJW è un DSP (processore di segnale digitale) o un MCU ad alte prestazioni.
Monitora costantemente le tensioni trifase utilizzando trasformatori di tensione ad alta precisione (classe di precisione 0,2) e sensori di corrente a effetto Hall.
Il sistema di controllo utilizza una compensazione PID indipendente per ciascuna fase, il che significa che ciascuna fase viene corretta separatamente, senza interferire con le altre.
Tutte le funzionalità di protezione (sovratensione, sottotensione, sovracorrente, perdita di fase, sequenza di fase errata) sono integrate nel software, ma è disponibile anche un backup hardware dedicato per garantire che l'unità si guasti in modo sicuro se qualcosa va storto.

3. Protezione contro le sovratensioni e filtro EMI

Ogni ingresso di fase è dotato di protezione da sovratensione integrata:
MOV (varistore a ossido di metallo): assorbe i picchi di tensione
Tubo a scarica di gas (GDT) : gestisce picchi di tensione maggiori
Insieme, impediscono che sia le sovratensioni in modalità comune che quelle in modalità differenziale raggiungano le tue apparecchiature.
Se hai bisogno di un'energia ancora più pulita, puoi aggiungere filtri EMI opzionali per ridurre il rumore ad alta frequenza, utile soprattutto quando hai carichi elettronici sensibili nelle vicinanze.

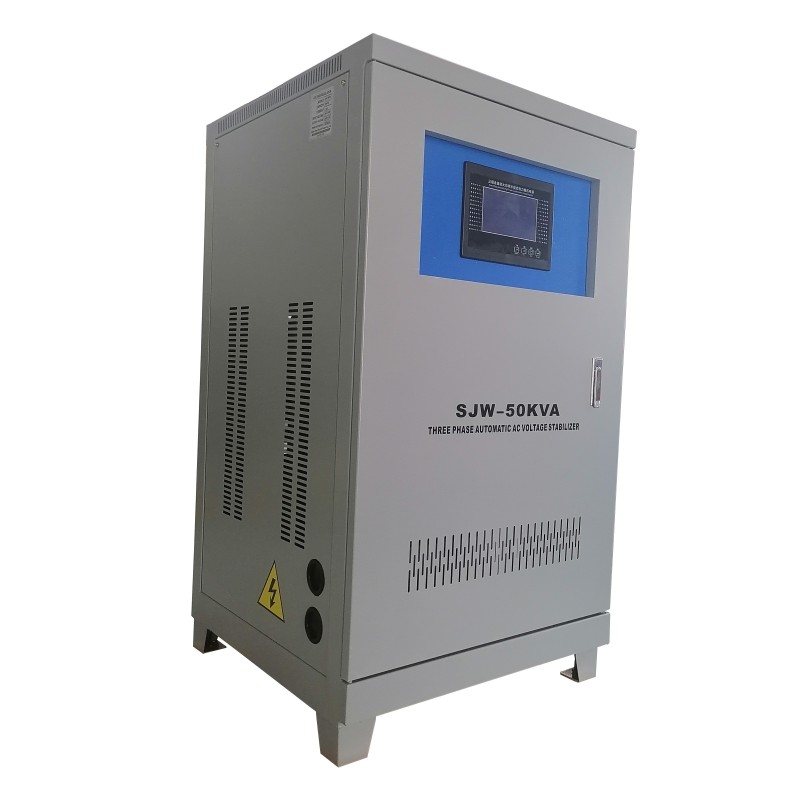

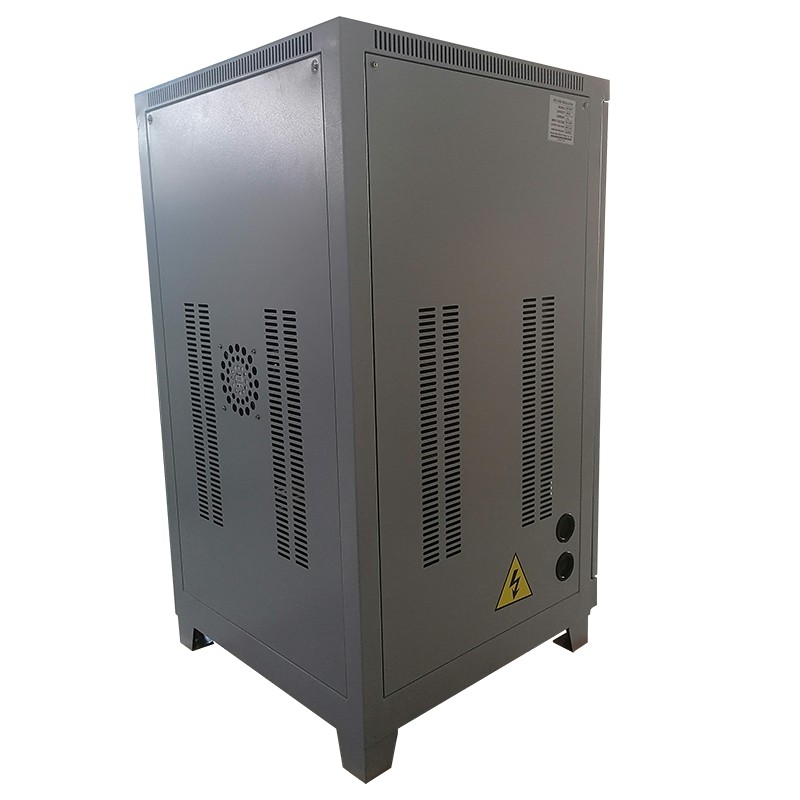

4. Involucro e raffreddamento

L'SJW ​​è disponibile in un involucro in acciaio resistente (spessore di almeno 1,5 mm), con rivestimento in polvere elettrostatica (≥80μm) per una buona resistenza alla corrosione.
Protezione standard: IP20 – adatta per locali elettrici interni
Protezione superiore opzionale: IP23, IP54 o anche superiore – per aree polverose o uso esterno
Raffreddamento:
Per unità fino a 100 kVA, la convezione naturale è solitamente sufficiente (nessun rumore della ventola, nessuna parte mobile soggetta a guasti)
Per le unità più grandi, le ventole a temperatura controllata con cuscinetti a sfera a lunga durata entrano in funzione solo quando necessario
In parole povere: il case è robusto, il raffreddamento è intelligente e puoi scegliere il giusto livello di protezione per il tuo sito.

Personalizzazione dello stabilizzatore trifase SJW

1. Conferma dei parametri chiave

Prima della produzione è necessario definire chiaramente con il cliente i seguenti parametri:

2. Documenti tecnici che forniamo ai clienti

Quando costruiremo il tuo stabilizzatore SJW, non rimarrai a indovinare. Ecco cosa ti inviamo:
Disegno del trasformatore di compensazione: mostra le dimensioni del nucleo, la disposizione degli avvolgimenti e il grado di isolamento.
Rapporto sulla selezione del modulo SCR: spiega quali tiristori utilizziamo, quanto margine di sicurezza lasciamo e come gestiamo il calore.
Schema PCB di controllo e versione firmware: include metodo di campionamento, impostazioni di protezione e protocollo di comunicazione (Modbus, RS485 o Ethernet se necessario).
Disegno meccanico e disposizione dei terminali: spiega come montarlo, dove entrano i cavi e come collegare un interruttore di bypass, se necessario.

3. Come lo costruiamo: fasi chiave della produzione

Non ci limitiamo a “assemblare” parti. Seguiamo un processo controllato.
Avvolgimento della bobina: eseguito su macchine controllate da computer con tensione costante. Ogni strato di isolamento è uniforme. Nessuna carica manuale "ipotesi fortunata".
Impregnazione sotto vuoto (VPI): gli avvolgimenti vengono immersi in resina epossidica di classe H priva di solventi sotto vuoto spinto (≤133 Pa), quindi polimerizzati in un forno a temperatura controllata.
Perché è importante: questo rende gli avvolgimenti impermeabili, a prova di polvere, resistenti alle vibrazioni e con una migliore dissipazione del calore. Senza VPI, l’isolamento fallisce anni prima.
Assemblaggio SCR: i moduli sono montati su dissipatori di calore con grasso termico e serrati con una chiave dinamometrica calibrata. Ciò mantiene bassa la resistenza di contatto e previene il surriscaldamento.

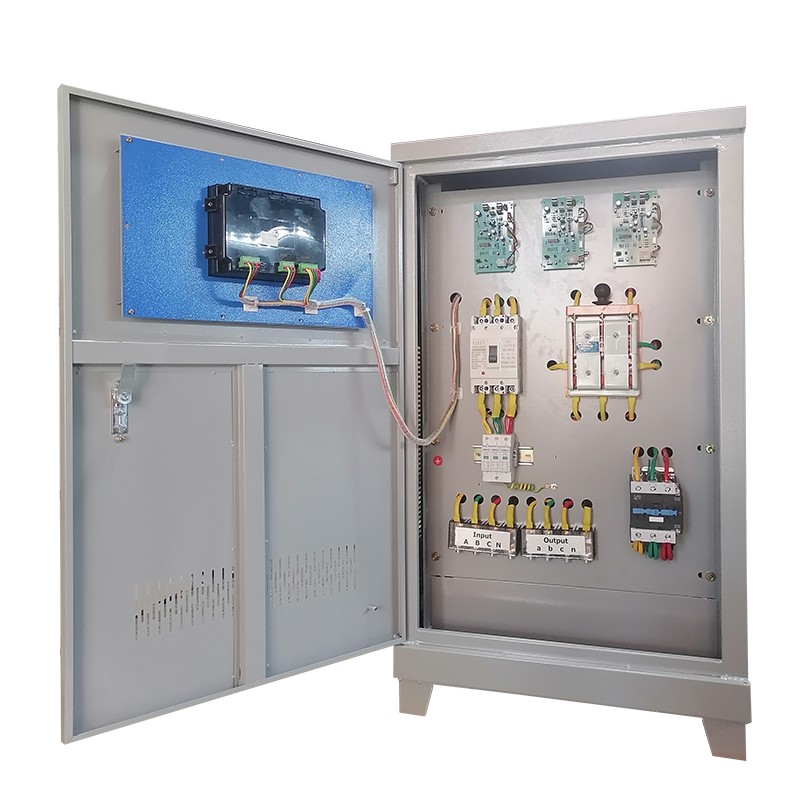

Assemblaggio finale: le sezioni di alimentazione e controllo sono fisicamente separate per ridurre il rumore elettrico. Tutte le sbarre collettrici interne sono in rame puro stagnato (non in alluminio). Il rame significa minore resistenza, meno calore e maggiore durata.

4. Collaudo in fabbrica

Ogni unità SJW viene sottoposta a una serie completa di test di routine e di tipo:
Resistenza di isolamento (≥ 100 MΩ con megger da 2500 V)
Resistenza dielettrica (CA 3500 V/1 minuto tra gli avvolgimenti e la terra)
Test di regolazione indipendente dalla fase: viene applicata artificialmente una tensione di ingresso sbilanciata (ad esempio A:+15%, B:0%, C:−10%) e viene misurato lo squilibrio di uscita (deve essere ≤±1%).
Test di risposta dinamica: viene applicata una fase di carico del 50%; il calo della tensione di uscita e il tempo di ripristino vengono registrati con un analizzatore di potenza ad alta velocità; deve ritornare entro ±1% entro 40ms.
Test di dump del carico: il pieno carico viene improvvisamente rimosso; il transitorio di sovratensione non deve superare il +5% del setpoint.
Test di protezione da sovracorrente/cortocircuito: i guasti simulati verificano che gli SCR siano bloccati e che l'interruttore di ingresso scatti entro il tempo specificato.
Ogni risultato del test viene registrato nel Rapporto di test in fabbrica, che viene consegnato al cliente insieme al prodotto.

Se stai affrontando sfide come allarmi inspiegabili delle apparecchiature, arresti della produzione legati alla tensione o squilibrio trifase nella tua struttura, la serie SJW potrebbe essere la risposta. Il team di ingegneri di Yibaling è pronto ad assistere con dimensionamento, personalizzazione e supporto tecnico.
