Alimentazione del circuito di controllo: non è una cosa da prendere scorciatoie

La capacità di una macchina CNC di svolgere il proprio lavoro dipende dal mandrino, dagli utensili e dai servi. Ma se funziona in modo affidabile e senza errori spesso dipende dai componenti piccoli e senza pretese: PLC, relè, contattori e spie luminose.

L'alimentazione per questi circuiti di controllo non è qualcosa su cui puoi permetterti di scendere a compromessi.

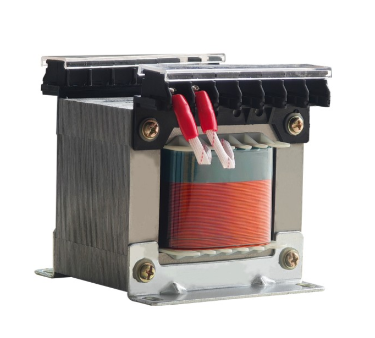

Il trasformatore di controllo per macchine utensili della serie JBK3 è costruito appositamente per fornire alimentazione ai sistemi di controllo di macchine utensili e apparecchiature di automazione. Non aziona il motore del mandrino principale né alimenta gli utensili da taglio. Il suo compito è quello di nutrire il "cervello" della macchina, evitando che i PLC subiscano anomalie, che i contattori vibrino e che i dati dei sensori vadano alla deriva.

Cos'è ilTrasformatore di controllo della macchina utensile JBK3r?

Il trasformatore di controllo per macchine utensili della serie JBK3 è un trasformatore di controllo monofase di tipo secco progettato per circuiti CA 50-60 Hz con tensioni di ingresso non superiori a 660 V. Riduce la tensione di alimentazione principale ai livelli effettivamente necessari ai sistemi di controllo, più comunemente 220 V, 110 V, 36 V, 24 V, 12 V e 6 V.

Non è un trasformatore di potenza. Non sopporta correnti elevate. Il suo compito è fornire energia stabile e pulita ai circuiti di controllo, all'illuminazione locale e alle lampade di segnalazione dei sistemi elettrici delle macchine utensili.

Le capacità vanno da 40 VA fino a 2500 VA: un piccolo trasformatore che supporta il funzionamento stabile di un intero sistema di controllo.

In cosa è diverso da un normale trasformatore?

Un normale trasformatore semplicemente "cambia tensione": qualunque cosa entri, la tensione esce in modo diverso. Questo è tutto.

Il JBK3 è progettato specificamente per i circuiti di controllo. Le differenze sono:

Isolamento primario-secondario completo: è un vero trasformatore di isolamento, non un autotrasformatore. Interferenze, sovratensioni e perdite dal circuito principale non raggiungono il lato di controllo.

Avvolgimenti di uscita multipli: un trasformatore può fornire più tensioni contemporaneamente: 220 V per il PLC, 110 V per i contattori, 24 V per gli indicatori luminosi. Tutto da un'unica unità.

Design compatto: realizzato appositamente per l'installazione nel quadro elettrico, non occupa spazio prezioso.

Terminali sicuri: opzioni di connessione di tipo a crimpare e plug-in, con copriterminali a prova di contatto.

Tecnologia principale: materiali solidi, processo sonoro

Nucleo: acciaio al silicio a grani orientati laminato a freddo di alta qualità e con perdite ridotte. Basse perdite, basso rumore, basso aumento di temperatura.

Avvolgimenti: Conduttori in rame puro (alluminio disponibile su richiesta), dimensionati per 180°C, sopportano una tensione di 2500V (rispetto a 5000V).

Isolamento: materiali isolanti di classe H, trattati con impregnazione sotto vuoto (VPI): resistenti all'umidità, alla polvere e alle vibrazioni, riducendo significativamente i rischi di rottura dell'isolamento.

Conformità agli standard: progettato sulla base della tecnologia Siemens degli anni '80, JBK3 soddisfa VDE0551, IEC204 1, IEC439, GB5226.1 e altri standard internazionali.

Dov'èTrasformatore di controllo della macchina utensile JBK3Usato?

Il JBK3 si trova in una vasta gamma di applicazioni:

Macchine utensili: macchine CNC, centri di lavoro, fresatrici, rettificatrici, trapani: potenza del circuito di controllo di qualsiasi macchina

Macchinari industriali: attrezzature per l'imballaggio, macchine per stampaggio a iniezione, macchine tessili, macchine da stampa

Automazione industriale: sistemi di controllo PLC, pannelli relè, bobine di contattori

Illuminazione locale: luci di lavoro della macchina, illuminazione di manutenzione e ispezione

Indicazione del segnale: indicatori di stato dell'apparecchiatura, spie di allarme

Attrezzature importate: macchine utensili di precisione, dispositivi medici, strumentazione

In breve: ovunque macchine utensili e sistemi di automazione abbiano bisogno di potenza di controllo, probabilmente dietro c'è un JBK3.

Come scegliere quello giusto

Tre cose contano: capacità, tensione e ambiente di installazione.

Passaggio 1: determinare la capacità

Sommare la potenza totale di tutti i componenti di controllo (potenza di mantenimento dei contattori, consumo del PLC, spie luminose, sensori), quindi aggiungere un margine di sicurezza del 30-50%. Non dimensionare troppo stretto: la corrente di spunto quando i contattori si chiudono è significativamente superiore alla corrente di mantenimento in stato stazionario.

Potenze standard: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Passaggio 2: specificare le tensioni

Hai bisogno di un voltaggio non standard? Sono disponibili opzioni personalizzate.

Passaggio 3: considerare l'ambiente di installazione

Considerazioni finali

Il trasformatore di controllo della macchina utensile JBK3 non è high tech. Non ha uno schermo, non si connette al Wi-Fi, non fa notizia.

Ciò che fa è semplice ed essenziale: fornisce energia pulita e stabile al sistema di controllo.

Per le fabbriche alle prese con guasti ai PLC, vibrazioni dei contattori e arresti inspiegabili delle macchine, la differenza è immediata. Il circuito di controllo si stabilizza e la macchina smette di funzionare male.

L'alimentazione del circuito di controllo non è qualcosa su cui risparmiare. Potenza stabile significa macchine stabili.
