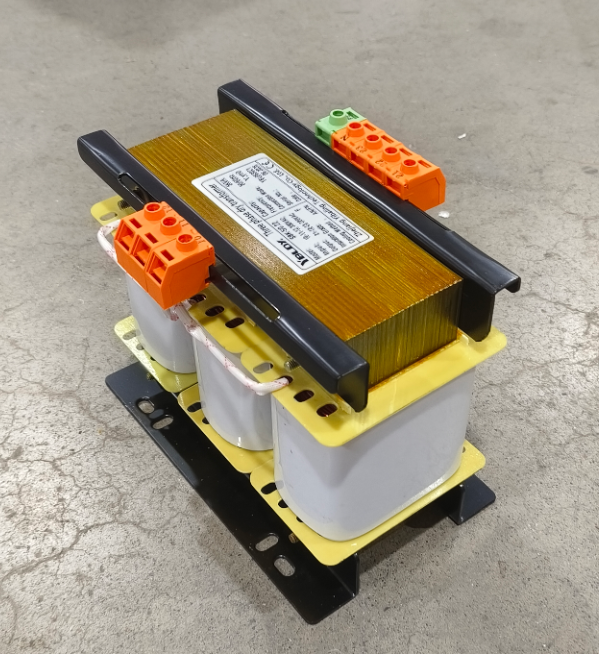

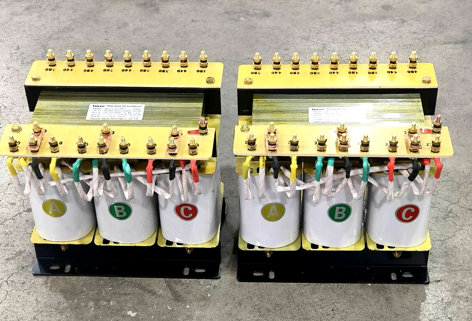

Come funziona il trasformatore automatico SBK?

– Svelare il segreto dietro quella pratica scatola di tensione

Entra in quasi tutti gli stabilimenti e noterai una scatola di metallo quadrata con la scritta "SBK" stampata sull'etichetta. Si siede tranquillamente in un angolo, ma risolve un mal di testa che continua a spuntare: hai una macchina nuova fiammante importata dall’estero, ma la sua tensione nominale non corrisponde a quella della rete locale. Collega questa scatola in mezzo e la macchina prende vita. Questo è l'autotrasformatore SBK al lavoro.

Allora cosa sta realmente succedendo dentro?

Tralasciamo il pesante gergo dei libri di testo e analizziamolo in un linguaggio semplice.

Una bobina, due lavori

Un normale trasformatore di isolamento ha due avvolgimenti separati – primario e secondario – isolati elettricamente l'uno dall'altro. La potenza viaggia attraverso l'induzione magnetica, ma i circuiti di ingresso e uscita non si toccano mai.

ILTrasformatore automatico SBKadotta un approccio più economico. Utilizza un solo avvolgimento continuo, con diversi punti di presa evidenziati lungo la sua lunghezza. Colleghi l'ingresso a una sezione della bobina e l'uscita a un'altra sezione.

Pensala come una lunga corda: fai un nodo da qualche parte nel mezzo. Collega un'estremità alla fonte di alimentazione e prendi l'uscita da un punto diverso: la tensione cambia perché stai utilizzando solo una parte della corda. Poiché l'ingresso e l'uscita condividono gran parte dello stesso avvolgimento, il trasformatore si basa sia sull'accoppiamento magnetico che su una connessione elettrica diretta.

Salire o scendere? Tutto dipende da dove tocchi.

Ecco un esempio concreto. Supponiamo di applicare 380 V all'intero avvolgimento, ma di prendere l'uscita da un rubinetto nella posizione 200 V: ottieni 200 V in uscita. Questo è un passo indietro. Capovolgilo: alimenta 200 V in quella sezione e tira 380 V dall'avvolgimento completo e hai fatto un passo avanti.

La fisica è semplice, vecchia induzione elettromagnetica: la corrente CA crea un campo magnetico variabile, che induce tensione lungo tutta la bobina. Sposta il rubinetto, sposta il rapporto di tensione. Semplice, diretto e solido come una roccia.

Perché così tanti produttori di apparecchiature giurano su questoTrasformatore automatico SBK?

Tre grandi ragioni.

Innanzitutto, consente di risparmiare materiale e denaro. Poiché parte dell'avvolgimento svolge il doppio compito, sono necessari meno rame (o alluminio) e un nucleo più piccolo rispetto a un trasformatore di isolamento con la stessa potenza nominale. Ciò significa un'unità più leggera e compatta a un costo inferiore.

In secondo luogo, maggiore efficienza, minore calore. Meno perdite di rame e meno perdite di ferro si traducono in meno sprechi di energia. Nel corso del tempo, soprattutto per le unità di grandi dimensioni da centinaia o migliaia di kVA, i risparmi elettrici si sommano davvero.

In terzo luogo, è una soluzione versatile per gli apparecchi a “tensione straniera”. Molte macchine utensili di precisione, servoazionamenti, macchine per lo stampaggio a iniezione ed elementi elettronici provengono dal Giappone, dall'Europa o dagli Stati Uniti, con tensioni nominali come 200 V, 220 V, 110 V o 100 V. Le nostre reti locali solitamente emettono 380 V/220 V. La serie SBK ti consente di personalizzare più combinazioni di prese, in modo da poter comporre esattamente la tensione che la tua attrezzatura "ama mangiare".

Un avvertimento: non è un trasformatore di isolamento

Questo è importante. L'autotrasformatore SBK non fornisce isolamento elettrico tra ingresso e uscita. Poiché gli avvolgimenti condividono una sezione comune, il primario e il secondario sono collegati elettricamente. Se hai bisogno di isolamento galvanico per la sicurezza, il filtraggio del rumore o la protezione dagli urti, dovresti scegliere un vero trasformatore di isolamento. Ma se la tua unica esigenza è la conversione della tensione – e sei attento ai costi – l’SBK è una scelta estremamente efficiente.

Dove lo trovi effettivamente Trasformatore automatico SBKnella vita reale?

Oltre alle macchine utensili e alle apparecchiature importate di cui ho parlato, vedrai anche trasformatori SBK nei quadri di distribuzione dell'illuminazione, stadi front-end per raddrizzatori, stazioni di ricarica, sistemi di alimentazione nei tunnel e nelle metropolitane, armadi di controllo degli ascensori nei grattacieli - praticamente ovunque sia necessario spostare i livelli di tensione senza richiedere l'isolamento.

Per concludere

Il trasformatore automatico SBK non è scienza missilistica. Al centro, è solo un singolo avvolgimento tappato e la buona vecchia induzione elettromagnetica. Utilizza meno materiali, spreca meno energia e risolve uno dei problemi più comuni legati al disadattamento di tensione che troverai in officina. Nessun trucco fantasioso: solo un cavallo di battaglia solido e pratico che continua a funzionare tranquillamente per anni. E questo, nel mio libro, è esattamente ciò che dovrebbe essere un buon equipaggiamento industriale.
