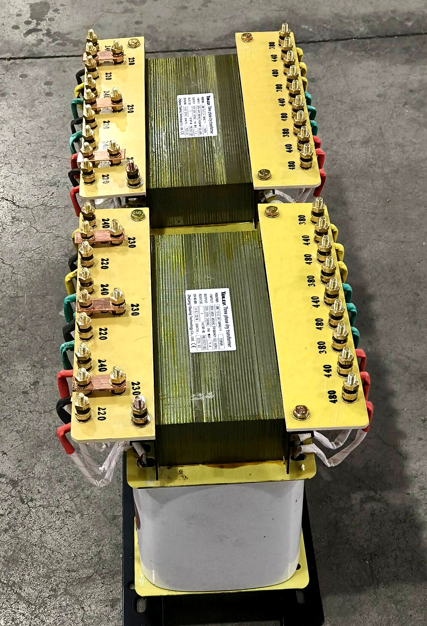

Cos'è un trasformatore ad alta precisione SBK e perché è importante?

Un trasformatore ad alta precisione SBK è un trasformatore di isolamento trifase di tipo secco. È progettato per lavori che richiedono energia pulita, stabile e priva di rumore.

La maggior parte dei trasformatori di distribuzione si limita ad aumentare o diminuire la tensione. La SBK fa di più. Si concentra sulla qualità dell’energia. Isola gli ingranaggi sensibili dalla rete. Filtra il rumore ad alta frequenza. E fornisce un output stabile, bilanciato e con bassa distorsione.

Perché è importante?

Perché le attrezzature moderne – macchine CNC, strumenti di laboratorio, dispositivi medici – sono esigenti in termini di potenza. Più esigente di prima. E quando l'energia non è pulita, le cose vanno male.

Un controller CNC presenta problemi. Uno strumento da laboratorio fornisce letture irregolari. Un dispositivo medico emette un allarme senza motivo. Un sistema di comunicazione rilascia dati.

Questi problemi spesso non sono guasti alle apparecchiature, ma problemi di alimentazione.

Il trasformatore SBK si trova tra la rete sporca e il carico sensibile. Pulisce l'alimentazione, stabilizza la tensione e protegge l'apparecchiatura.

In breve: trasforma il potere problematico in potere di precisione.

Come unTrasformatore ad alta precisione SBKFunziona

Il principio di funzionamento è l’isolamento elettromagnetico, ma con diversi miglioramenti critici.

Passaggio 1: isolamento

Gli avvolgimenti primario e secondario non hanno alcun collegamento elettrico diretto. Trasferimenti di potenza attraverso un campo magnetico. Questo da solo blocca il rumore di modo comune e interrompe i loop di massa.

Passaggio 2: schermatura elettrostatica

Tra gli avvolgimenti primario e secondario viene aggiunto e messo a terra uno schermo elettrostatico in rame. Questo schermo devia capacitivamente il rumore ad alta frequenza, proveniente da VFD, alimentatori a commutazione, trasmettitori radio, lontano dal lato secondario.

Passaggio 3 – Bassa capacità di accoppiamento

La speciale costruzione dell'avvolgimento (separazione degli strati, interleaving o bobina divisa) riduce la capacità parassita tra primario e secondario. Una capacità inferiore significa una migliore reiezione del rumore ad alta frequenza.

Fase 4 – Regolazione precisa della tensione

L'SBK è costruito con un design a bassa impedenza, riducendo al minimo la caduta di tensione da vuoto a pieno carico. La tensione di uscita rimane stabile anche quando il carico cambia improvvisamente.

Passaggio 5: output bilanciato

Per i modelli trifase l'SBK produce un'uscita ben bilanciata anche se l'ingresso è leggermente sbilanciato. Ciò è fondamentale per carichi trifase sensibili come macchine CNC, rettificatrici di precisione e banchi prova.

Il risultato: potenza pulita, stabile ed equilibrata su cui possono fare affidamento le apparecchiature sensibili.

Tipi comuni diTrasformatori ad alta precisione SBK

I trasformatori SBK sono disponibili in diverse configurazioni per soddisfare le diverse esigenze applicative.

La maggior parte dei trasformatori SBK sono costruiti su ordinazione, non forniti in serie. Tensione, capacità, schermatura e custodia sono tutti adattati al carico del cliente.

PerchéTrasformatori ad alta precisione SBKQuestione

Perché la potenza "abbastanza buona" non è abbastanza buona per le apparecchiature sensibili.

Ecco cosa offre un trasformatore SBK che i normali trasformatori non possono offrire:

1. Rifiuto del rumore ad alta frequenza

I trasformatori standard offrono un certo isolamento, ma il rumore ad alta frequenza si accoppia ancora attraverso la capacità dell'avvolgimento. Lo schermo elettrostatico dell'SBK riduce il rumore per ordini di grandezza, in genere da 60 dB a 100 dB di reiezione di modo comune.

2. Eliminazione del loop di massa

Quando più apparecchiature condividono una terra comune, i potenziali di terra raramente sono identici. Questa differenza crea correnti vaganti che si intrecciano tra loro: è ciò che gli ingegneri chiamano anello di terra.

In un sistema audio, si presenta come un ronzio a bassa frequenza. Nell'acquisizione dei dati, provoca letture irregolari o segnali fantasma. Nelle misurazioni di precisione vedrai una deriva che non dovrebbe esserci.

L'SBK risolve il problema fornendo al carico un proprio riferimento di terra isolato, interrompendo il circuito e fermando il rumore alla fonte.

3. Bassa distorsione in uscita

L'SBK non introduce distorsioni armoniche significative. La forma d'onda della tensione di uscita è un'onda sinusoidale pulita, indistinguibile dall'ingresso. Per la strumentazione sensibile, questo non è negoziabile.

4. Tensione di modo comune ridotta

Nei sistemi con messa a terra scarsa o assente, la tensione di modo comune può far sì che l'elettronica agisca in modo imprevedibile: anomalie casuali, letture errate, funzionamento instabile. L'isolamento e la schermatura dell'SBK riducono la tensione di modo comune direttamente sul carico, in modo che la tua attrezzatura riceva un'alimentazione pulita e stabile.

5. Protezione delle apparecchiature

L'isolamento blocca sovratensioni, picchi e transitori indotti da fulmini. Il carico vede solo l’energia pulita di cui ha bisogno, non la spazzatura sulla rete.

Senza un trasformatore SBK, le apparecchiature sensibili sono in balia della rete. Con uno, funziona come previsto: in modo prevedibile, affidabile e accurato.

Scegliere il giusto trasformatore ad alta precisione SBK

La scelta di un trasformatore SBK richiede attenzione non solo ai kVA e alla tensione.

Passaggio 1: determinare il tipo di carico

Monofase o trifase? La maggior parte delle apparecchiature mediche e di laboratorio sono monofase. La maggior parte dei CNC industriali e dei sistemi di test sono trifase.

Continuo o intermittente? Un trasformatore da 5 kVA in funzione 24 ore su 24, 7 giorni su 7, ha requisiti termici diversi rispetto a quello utilizzato per test occasionali.

Passaggio 2: calcolare la capacità richiesta

Aggiungere la targhetta VA o gli ampere di tutte le apparecchiature che funzioneranno contemporaneamente. Quindi aggiungi un margine, in genere dal 20% al 30%, per espansioni future o sovraccarichi imprevisti.

Esempio: un controllo CNC (1,5 kVA), un servoazionamento (2 kVA) e un azionamento del mandrino (3 kVA) totalizzano 6,5 kVA. Con margine del 20%: 7,8kVA → scegli 8kVA o 10kVA.

Non sovradimensionare in modo drammatico. Un trasformatore sovradimensionato presenta perdite a vuoto più elevate e una maggiore corrente di spunto, senza alcun vantaggio.

Passaggio 3: specificare la schermatura

La maggior parte delle applicazioni SBK richiedono una schermatura elettrostatica singola. La doppia schermatura è rara ma disponibile.

Passaggio 4: controllare la tensione e la frequenza

Voltaggio primario: deve corrispondere all'alimentazione del sito (ad es. 380 V, 400 V, 415 V, 460 V).

Voltaggio secondario: deve corrispondere al carico (ad es. 380 V, 220 V, 200 V, 110 V).

Frequenza: doppia classificazione 50 Hz, 60 Hz o 50/60 Hz.

L'SBK può essere costruito con prese sul lato primario per adattarsi a tensioni di linea leggermente variabili.

Passaggio 5: scegliere la custodia e il montaggio

Telaio aperto — Per installazione all'interno di un quadro elettrico esistente. Costo più basso.

Chiuso (IP20) — Custodia per interni standard. Protegge dal contatto accidentale.

Chiuso (IP54) — A prova di polvere e spruzzi d'acqua. Per ambienti industriali con polvere o umidità.

Montaggio su rack: per rack di apparecchiature da 19 pollici. Comune nei sistemi audio e di test.

Passaggio 6: verificare la corrente di dispersione (per applicazioni mediche o collegate al paziente)

I trasformatori SBK per uso medico devono soddisfare i limiti di corrente di dispersione IEC 60601-1 (in genere <0,1 mA per le parti accessibili al paziente). Richiedi un rapporto di prova: non fare affidamento su affermazioni verbali.

Passaggio 7: richiedere i rapporti di prova

Un fornitore affidabile dovrebbe fornire:

Prova di resistenza d'isolamento

Prova di tenuta dielettrica

Misurazione delle perdite a vuoto

Prova di regolazione della tensione

Misurazione della corrente di dispersione (per unità medicali)

Facoltativo: rapporto di prova di tipo di terze parti

Considerazioni finali

Il trasformatore ad alta precisione SBK non è il trasformatore più economico sul mercato. Non è il più piccolo né il più leggero.

Ma quando la tua attrezzatura non può tollerare un'alimentazione "sporca" - quando un guasto significa una parte rottamata, un campione perso o una risonanza magnetica ripetuta - l'SBK si ripaga rapidamente.

Non ha un touchscreen. Non si connette al Wi-Fi. Non produce grafici fantasiosi.

Funziona e basta. Silenziosamente, in modo affidabile, anno dopo anno.

In un’era in cui il rumore elettrico è ovunque – VFD, illuminazione a LED, alimentatori a commutazione, caricabatterie wireless – l’energia pulita è sempre più rara. Il trasformatore SBK è lo strumento che te lo restituisce.

Se operi nella produzione di precisione, nell'imaging medico, nei test di laboratorio o nell'audio professionale, conosci già il valore dell'energia pulita. Se stai ancora risolvendo misteriosi problemi relativi alle apparecchiature, l'SBK potrebbe essere la risposta che non hai ancora provato.

L’energia pulita non è un lusso. Per le apparecchiature sensibili è un requisito.
