Perché ZBK può essere utilizzato per la corrente continua?

Negli ambienti industriali, molti dispositivi non consumano direttamente corrente alternata, ma richiedono corrente continua.

Controllo della velocità del motore, galvanica, elettrolisi, carica, elettromagneti, saldatrici dirette... La parte frontale di questi dispositivi comprende quasi invariabilmente un componente: la rettifica.

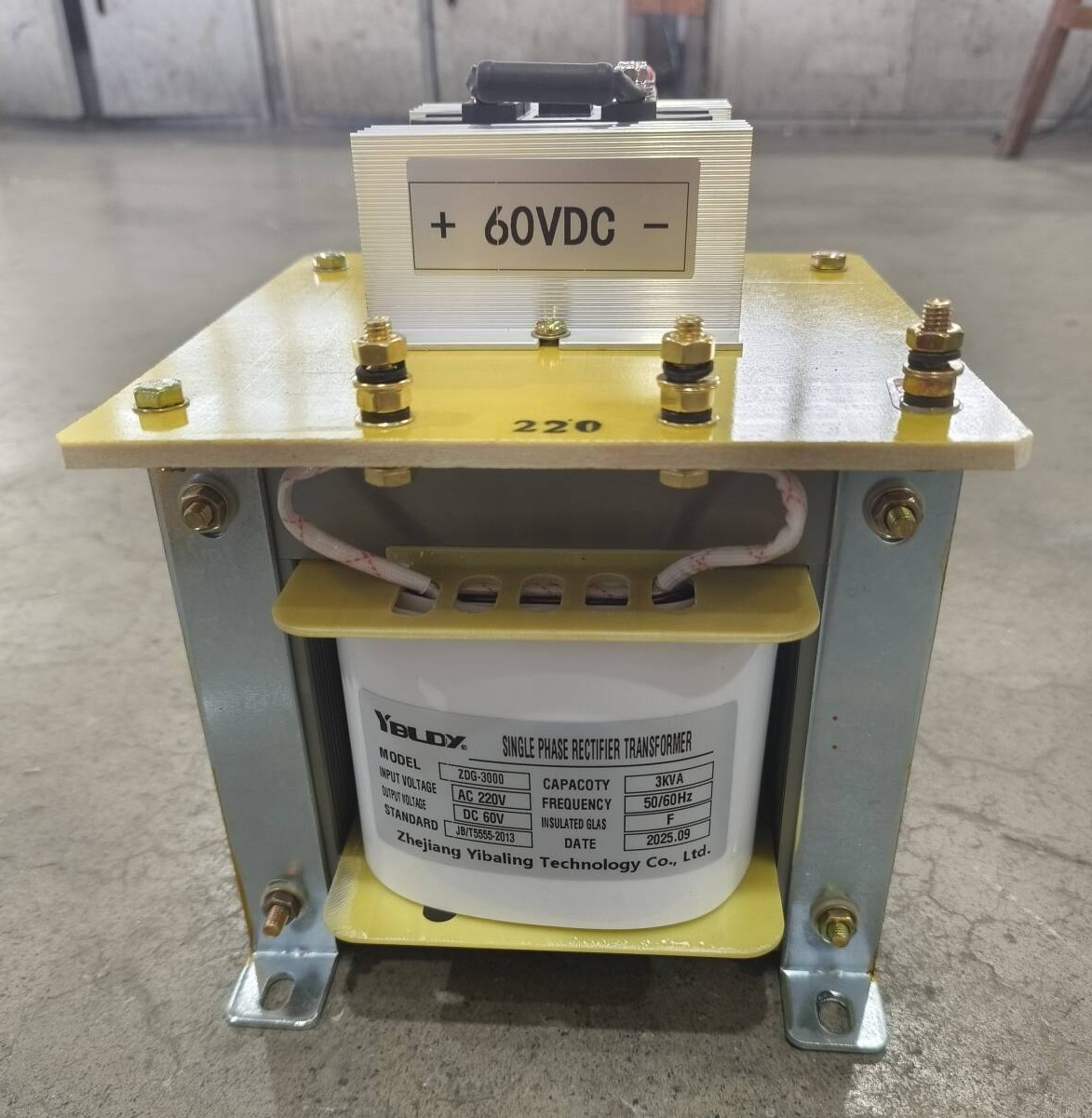

E all'estremità anteriore del circuito di rettifica si trova spesso un dispositivo non particolarmente prominente ma assolutamente indispensabile: il trasformatore raddrizzatore monofase ZBK.

Cos'è ilTrasformatore di controllo ZBKper?

Il trasformatore di controllo ZBK non è un trasformatore normale.

Il compito di un normale trasformatore è: ingresso 220 V, uscita 220 V (o 110 V, 36 V, ecc.), la tensione cambia, ma la forma d'onda rimane la stessa – ancora corrente alternata.

Il compito del Trasformatore di controllo ZBK è: fornire alimentazione al circuito di rettifica.

La tensione che emette sarà collegata a diodi raddrizzatori, tiristori o ponti raddrizzatori, diventando infine corrente continua. Pertanto, nella sua progettazione, il trasformatore di controllo ZBK tiene conto specificamente delle caratteristiche del circuito di rettifica:

L'uscita non è destinata all'uso diretto da parte di resistori o motori, ma per tubi raddrizzatori.

Deve resistere alle pulsazioni di corrente e alle armoniche portate dal raddrizzamento.

L'isolamento, l'aumento della temperatura e la struttura devono tutti corrispondere alle condizioni di rettifica.

In una frase: il trasformatore di controllo ZBK è la sezione "alimentazione di rettifica preliminare", il cambio di tensione è solo il suo lavoro superficiale, l'adattamento alla rettifica è il suo campo professionale.

Dove sono Trasformatori di controllo ZBK necessario?

In poche parole: ovunque la corrente alternata venga convertita in corrente continua, è quasi sempre necessario un trasformatore raddrizzatore nella parte anteriore.

Trasformatore di controllo ZBK rispetto al trasformatore ordinario

I normali trasformatori possono tecnicamente essere utilizzati per la rettifica, ma tendono a surriscaldarsi e a invecchiare rapidamente. I trasformatori di controllo ZBK sono costruiti appositamente per questo lavoro più impegnativo.

Sembra simile, ma è diverso dove conta

A prima vista, uno ZBK assomiglia molto a un trasformatore BK standard. Ma all'interno abbiamo apportato diverse modifiche per gestire correttamente l'obbligo di rettifica:

Progettazione dell'avvolgimento: prendiamo in considerazione la componente CC fornita con la corrente raddrizzata. Ciò impedisce al nucleo di saturarsi in modo non uniforme, causando ulteriore calore e rumore.

Classe di isolamento – Tipicamente Classe F (155°C) o Classe H (180°C). In poche parole, gestisce meglio il calore.

Regolazione della tensione – I carichi raddrizzati possono oscillare parecchio. Lo ZBK è progettato per mantenere stabile l'uscita anche quando il carico cambia improvvisamente.

Resistenza alle sovratensioni: quando un tubo o un diodo raddrizzatore si accende, si verifica una forte corrente di spunto. La ZBK può sopportare quel colpo senza lamentarsi.

Design delle prese: più prese consentono di regolare con precisione la tensione per adattarla a diverse configurazioni di rettifica (mezza onda, onda intera, ponte, ecc.).

Utilizziamo anche buoni materiali: avvolgimenti in rame puro, acciaio al silicio di alta qualità e impregnazione sotto vuoto. Non è “appena sufficiente”. È costruito per funzionare per anni in servizio del raddrizzatore.

Cose da tenere d'occhio quando si sceglie una ZBK

Capacità: calcola la potenza CC necessaria dopo la rettifica, quindi dividi per l'efficienza per ottenere i VA lato CA. Quindi aggiungere almeno il 20-30% in più come margine di sicurezza.

Voltaggio in uscita – Ricordare che diodi e tiristori perdono una certa tensione (circa 0,7-1 V per i diodi, di più per i tiristori). L'uscita del trasformatore dovrebbe essere leggermente superiore alla tensione CC finale desiderata.

Metodo di rettifica: la rettifica a semionda, a onda intera e a ponte pone ciascuna esigenze diverse al trasformatore. Raccontaci cosa stai utilizzando.

Multi-tap o no – Se è necessario regolare regolarmente la tensione CC, procurati un modello multi-tap o regolabile.

Classe di isolamento – La rettifica si surriscalda. Scegli la Classe F o H per la massima tranquillità.

Un esempio del mondo reale

Un produttore di apparecchiature ambientali ha prodotto alimentatori per galvanica con la seguente configurazione: Ingresso monofase da 220 V → Trasformatore → Ponte raddrizzatore → Uscita a bassa tensione e alta corrente per i serbatoi di galvanica.

Inizialmente utilizzavano normali trasformatori di controllo. Nel giro di un anno, i trasformatori si surriscaldarono, producevano rumore eccessivo e subirono l’invecchiamento dell’isolamento.

Dopo il passaggio ai trasformatori raddrizzatori ZBK della stessa capacità:

La temperatura operativa è scesa di quasi 15°C.

Durante i due anni di funzionamento continuo non si sono verificati problemi.
