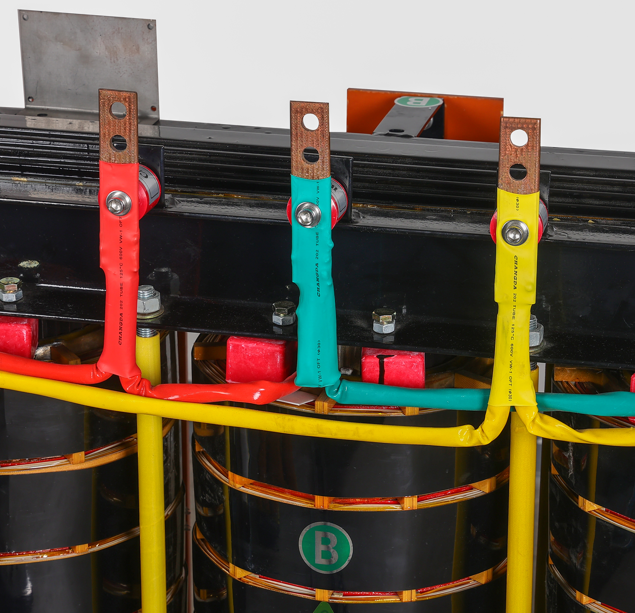

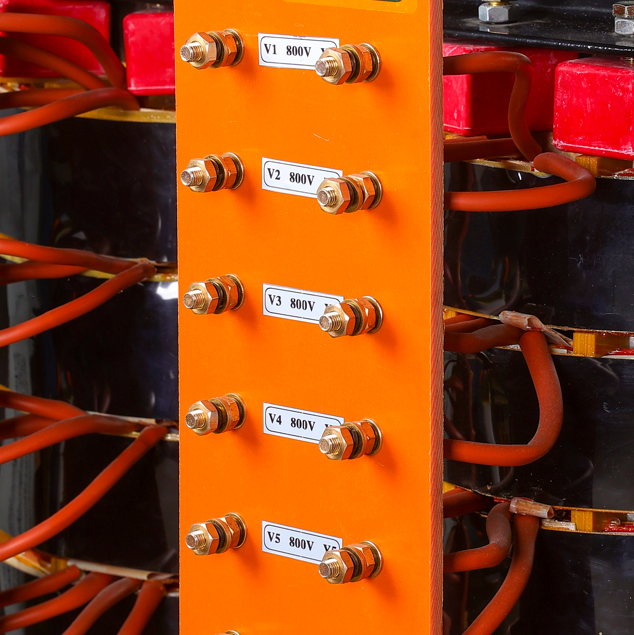

Che cos'è un trasformatore di riscaldamento DDG e perché è importante?

A Trasformatore di riscaldamento DDGè un trasformatore specializzato di tipo secco a bassa tensione e alta corrente progettato per applicazioni di riscaldamento industriale.

A differenza dei trasformatori di alimentazione standard che aumentano o diminuiscono la tensione per apparecchiature generali, il trasformatore DDG fa qualcosa di diverso: prende la normale tensione di linea (tipicamente 380 V o 220 V) e la converte in una tensione molto bassa – spesso solo poche decine di volt – fornendo allo stesso tempo un'enorme corrente, a volte migliaia di ampere.

Perché è importante?

Perché molti processi di riscaldamento industriale (fusione, ricottura, forgiatura, riscaldamento di tubi di quarzo, riscaldamento a resistenza) richiedono bassa tensione e corrente elevata per generare calore in modo efficiente e sicuro.

Un alimentatore standard non può produrre quel tipo di output. Il trasformatore DDG è lo strumento dedicato per questo lavoro.

In breve: trasforma l'elettricità in calore concentrato, esattamente dove e come ne hai bisogno.

Come aIl trasformatore di riscaldamento DDG funziona

Il principio di funzionamento è lo stesso di qualsiasi trasformatore – induzione elettromagnetica – ma le priorità di progettazione sono diverse.

Passaggio 1: input

L'avvolgimento primario si collega a un'alimentazione CA standard, solitamente 380 V o 220 V a 50/60 Hz.

Passaggio 2: dimettersi

L'avvolgimento secondario ha molte meno spire del primario. Ciò riduce drasticamente la tensione di uscita, spesso a 10 V, 20 V, 40 V o 60 V, aumentando proporzionalmente la corrente.

Passaggio 3: uscita di corrente elevata

Poiché la potenza viene conservata (ignorando le perdite), una diminuzione di 10:1 nella tensione produce un aumento di 10:1 nella corrente disponibile. Un secondario da 40 V può fornire centinaia o migliaia di ampere.

Passaggio 4: collegato agli elementi riscaldanti

L'uscita a bassa tensione e alta corrente si collega direttamente agli elementi riscaldanti: barre di grafite, elettrodi di molibdeno, fili di resistenza o tubi di quarzo. L'elevata corrente fa sì che gli elementi si riscaldino rapidamente e intensamente.

Passaggio 5: controllato da un regolatore di potenza

Nella maggior parte delle installazioni, il trasformatore DDG è accoppiato con un regolatore di potenza a tiristori (SCR). Il regolatore regola la potenza in ingresso del trasformatore, consentendo un controllo preciso della corrente in uscita e quindi della temperatura di riscaldamento.

Il risultato: calore pulito, controllabile e ad alta intensità per i processi industriali.

Tipi comuni di trasformatori di riscaldamento DDG

I trasformatori DDG non sono adatti a tutti. In genere sono costruiti per applicazioni specifiche.

La maggior parte delle unità sono costruite su ordinazione, non già disponibili in magazzino. Tensione, corrente, metodo di raffreddamento e dimensioni fisiche sono tutti adattati al processo di riscaldamento del cliente.

PerchéTrasformatori di riscaldamento DDGQuestione

L’industria pesante non può funzionare senza di loro. Ecco perché:

1. Producono calore concentrato in modo sicuro

La bassa tensione significa meno rischi di archi elettrici, guasti o scosse accidentali in ambienti ad alta temperatura. L'isolamento tra primario e secondario protegge anche i sistemi di alimentazione a monte.

2. Sono progettati per carichi pesanti continui

Il riscaldamento industriale non è intermittente. I forni possono funzionare per giorni o settimane. I trasformatori DDG sono costruiti con avvolgimenti in rame sovradimensionati, nuclei per carichi pesanti e un robusto raffreddamento per gestire tale ciclo di lavoro.

3. Tollerano armoniche e distorsioni

I regolatori a tiristori, che controllano l'uscita del trasformatore, generano correnti armoniche. I trasformatori DDG sono progettati per funzionare a temperature elevate e rumorosi senza guastarsi, a differenza dei componenti elettronici sensibili.

4. Sono riparabili sul campo

Quando qualcosa fallisce (e prima o poi lo farà), la progettazione è semplice. Gli avvolgimenti in rame possono essere riavvolti. I terminali possono essere sostituiti. Le ventole di raffreddamento possono essere scambiate. Nell’industria pesante, la riparabilità conta più del costo iniziale.

5. Sono altamente efficienti

Un trasformatore DDG ben progettato che funziona vicino al suo carico nominale può raggiungere un'efficienza del 95-98%. Le perdite rientrano comunque nel processo di riscaldamento, ma perdite inferiori significano costi operativi inferiori e meno sollecitazioni su interruttori e cavi a monte.

Senza il trasformatore DDG, i forni elettrici, i coltivatori di cristalli e i riscaldatori industriali sarebbero poco pratici, pericolosi o incredibilmente inefficienti.

5. Scegliere il giusto trasformatore di riscaldamento DDG

Scegliere un trasformatore di riscaldamento non è come scegliere un'unità di distribuzione standard. Se sbagli, la tua fornace non raggiungerà la temperatura o farà scattare costantemente gli interruttori.

Passo 1 – Definire il carico di riscaldamento

Cosa stai riscaldando? Grafite? Metallo? Quarzo? Bicchiere? Ogni materiale ha caratteristiche di resistenza diverse al variare della temperatura. È necessario che la tensione secondaria del trasformatore corrisponda alla resistenza del carico alla temperatura operativa, non a temperatura ambiente.

Passaggio 2: calcolare la tensione e la corrente secondarie

Usa la legge di Ohm e la potenza target (kW):

Potenza (kW) = Tensione × Corrente ÷ 1.000

Esempio: sono necessari 100 kW di potenza di riscaldamento sull'elemento.

Se tensione secondaria = 50 V, allora corrente = 100.000 W ÷ 50 V = 2.000 A.

Se tensione secondaria = 20 V, allora corrente = 100.000 W ÷ 20 V = 5.000 A.

Tensione più bassa = corrente più alta = cavi più spessi, sbarre più pesanti e maggiore attenzione alla resistenza di connessione.

Passaggio 3: selezionare il metodo di raffreddamento

Passaggio 4: controllare la tensione primaria

Standard: 380 V, 400 V, 415 V, 460 V. Alcune unità sono costruite per 220 V monofase, ma la trifase è molto più comune per il riscaldamento.

Fase 5 – Specificare la regolamentazione e il controllo

La maggior parte dei trasformatori DDG sono accoppiati con un regolatore di potenza a tiristori (stack SCR) posizionato sul lato primario. Il regolatore regola la tensione per controllare la temperatura.

Decidere:

Anello aperto (regolazione manuale) o anello chiuso (feedback termocoppia + PID)?

Controllo analogico (0-10 V, 4-20 mA) o digitale (Modbus, Profibus)?

Hai bisogno di una visualizzazione locale di corrente, tensione e potenza?

Passaggio 6: confermare i vincoli fisici

Spazio disponibile

Punti di sollevamento e peso

Direzione ingresso cavo (alto, basso, laterale)

Temperatura ambiente (un ambiente caldo significa declassamento o raffreddamento maggiore)

Considerazioni finali

Il trasformatore di riscaldamento DDG non è un apparecchio "glamour". Non comunica in modalità wireless, non effettua autodiagnosi né produce grafici fantasiosi.

Ma quando una fornace per la coltivazione dei cristalli ha bisogno di 4.000 ampere a 30 volt – giorno dopo giorno, settimana dopo settimana – nient’altro basterà allo scopo.

È un cavallo di battaglia. Pesante, caldo e rumoroso, ma assolutamente affidabile se costruito correttamente.

Se stai progettando, aggiornando o mantenendo un sistema di riscaldamento industriale (un forno a vuoto, un estrattore di cristalli, un riscaldatore al quarzo, un bagno di sale o una linea di ricottura a resistenza), il trasformatore DDG è al centro di tutto.

Metti il ​​trasformatore giusto e tutto a valle funziona.
