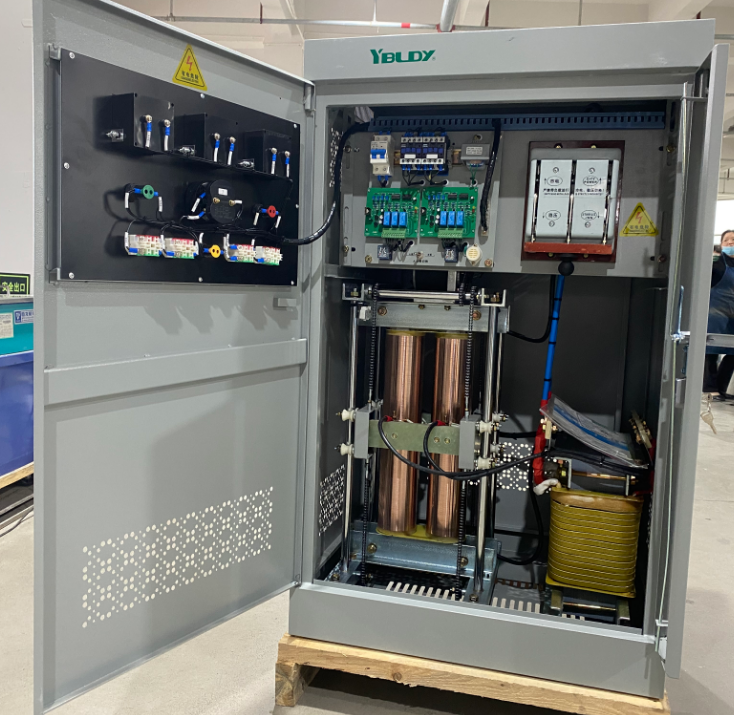

Cos'è lo stabilizzatore di tensione servo DBW?

Una fase, potenza seria

La maggior parte delle persone pensa ai regolatori di tensione come a piccole scatole da collegare accanto a un computer o a una TV. E sì, quelli esistono. Ma esiste un altro tipo di regolatore: il tipo che non sta su una scrivania. Si trova in una fabbrica, accanto a una linea di produzione, e alimenta apparecchiature che assorbono decine o addirittura centinaia di kilowatt.

Stabilizzatori di tensione servo DBWsono costruiti per grandi carichi.

Gestiscono le cose pesanti: macchine CNC, sistemi di imaging medicale, stampanti di grande formato, forni industriali, linee di produzione, sistemi di condizionamento d'aria centralizzati e banchi di ascensori. Se assorbe molta corrente e funziona con alimentazione monofase, probabilmente ha bisogno di uno di questi dietro.

Perché l'"alta potenza" è importante

I normali regolatori monofase raggiungono il massimo a pochi kilovolt amp (kVA). Forse 5kVA, forse 10kVA se spingi oltre.

I regolatori ad alta potenza iniziano da dove finiscono. Le unità della serie DBW, ad esempio, vanno da 10 kVA fino a 180 kVA e alcuni modelli arrivano fino a 300 kVA. Ciò è sufficiente per far funzionare l'illuminazione, l'aria condizionata e le apparecchiature di produzione di un'intera officina con un'unica alimentazione stabilizzata.

La sfida con i grandi carichi è che non solo assorbono più corrente, ma la assorbono in modi che penalizzano i normali regolatori. I motori si avviano. I compressori entrano in funzione. Archi elettrici dell'attrezzatura per la saldatura. Ciascuno di questi eventi provoca cali o picchi di tensione, a volte violenti. Un piccolo regolatore scatterebbe, si surriscalderebbe o semplicemente non risponderebbe abbastanza velocemente.

Un regolatore ad alta potenza è progettato per assorbire tali shock e mantenere costante l'uscita, indipendentemente dal carico.

ComeStabilizzatore di tensione servo DBWFunziona— Il principio di compensazione

La serie DBW, che è uno dei modelli monofase ad alta potenza più comuni, utilizza la cosiddetta regolazione del tipo di compensazione.

È un accordo intelligente. All'interno dell'unità sono presenti due componenti chiave:

Un trasformatore di compensazione: collegato in serie alla linea elettrica principale

Un regolatore di tensione di contatto, che regola la tensione di compensazione

Un circuito di controllo monitora costantemente la tensione di uscita. Quando rileva una deviazione, ad esempio la tensione di ingresso diminuisce perché un grande motore è appena avviato, invia un segnale a un servomotore. Il motore muove una spazzola di carbone attraverso gli avvolgimenti del regolatore di contatto. Ciò modifica la tensione che entra nell'avvolgimento primario del trasformatore di compensazione. Il trasformatore di compensazione quindi aggiunge o sottrae tensione dalla linea principale, riportando l'uscita esattamente dove dovrebbe essere.

Tutto ciò avviene in modo automatico, continuo e rapido, in genere entro 1,5 secondi per una variazione della tensione di ingresso del 10%.

La bellezza di questo design è che non interrompe il flusso di potenza. Non si accende e non si spegne. Semplicemente aumenta e diminuisce la tensione, correggendola man mano che procede.

Ciò che distingue uno buono

1. Non interferisce con la forma d'onda

Alcuni regolatori distorcono la forma d'onda CA quando correggono la tensione. Questo no. Ciò che esce è identico a ciò che entra, solo più stabile. Per le apparecchiature di imaging medicale, gli strumenti di laboratorio e i macchinari di precisione, questo non è negoziabile.

2. È efficiente

A pieno carico, l'efficienza è superiore al 95%. A 50 kVA e oltre è ancora meglio: circa il 98%. Ciò significa meno calore, meno sprechi di elettricità e costi operativi inferiori per tutta la vita dell'unità.

3. Gestisce il sovraccarico

La serie DBW può assorbire il 200% della corrente nominale per un minuto. Questo è il tipo di margine di cui hai bisogno quando un compressore si avvia o una linea di produzione entra a pieno regime.

4. Protegge se stesso e la tua attrezzatura

La protezione standard include sovratensione, sottotensione, sovracorrente, cortocircuito e perdita di fase. Alcuni modelli offrono anche la commutazione manuale/automatica, modalità bypass e riavvio automatico dopo un'interruzione di corrente. Se qualcosa va storto, il regolatore si spegne in modo sicuro anziché lasciare che un guasto raggiunga l'apparecchiatura.

5. Funziona continuamente

Questi non sono dispositivi a servizio intermittente. Sono progettati per funzionare 24 ore su 24, 7 giorni su 7, 365 giorni all'anno, con una manutenzione minima.

Dove troveraiServoregolatore di tensione DBW

L’elenco delle applicazioni è ampio e in crescita.

Produzione industriale: macchine CNC, centri di lavoro, linee di produzione, attrezzature per la lavorazione dei metalli

Strutture mediche: scanner TC, macchine MRI, sistemi a raggi X, analizzatori di laboratorio

Edifici commerciali: ascensori, aria condizionata centralizzata, stampanti di grande formato, sistemi di illuminazione

Telecomunicazioni: stazioni base, centri dati, apparecchiature di comunicazione

Ricerca e sperimentazione: laboratori, banchi prova, apparecchiature di calibrazione

Agricoltura e trasporti: sistemi di irrigazione, segnalamento ferroviario, supporto a terra aeroportuale

In breve: ovunque l'alimentazione monofase debba essere pulita, stabile e in grado di gestire forti correnti.

Scegliere la taglia giusta

Scegliere un regolatore ad alta potenza non è complicato, ma richiede qualche riflessione.

Passaggio 1: somma i tuoi carichi

Elenca tutto ciò che sarà collegato. Motori e compressori assorbono di più all'avvio rispetto a quando sono in funzione, a volte da tre a cinque volte di più. Non dimensionare in base solo alla corrente corrente.

Passaggio 2: applicare un margine di sicurezza

La pratica del settore è quella di aggiungere il 20-30% al totale. Ciò copre l'espansione futura e i sovraccarichi imprevisti.

Passaggio 3: controlla la tua griglia

Le unità DBW standard accettano input da 176 V a 264 V. Se il tuo sito esce regolarmente da tale intervallo, specifica una versione di input più ampia.

Passaggio 4: considerare l'ambiente

Queste unità sono progettate per installazione interna, con temperatura ambiente compresa tra 10°C e +40°C e umidità relativa inferiore al 90%. Se il tuo sito è polveroso, umido o scarsamente ventilato, tienilo a mente.

Considerazioni finali

Uno stabilizzatore di tensione servo DBW non è affascinante. Non ha un touchscreen o un'app mobile. Non fa notizia.

Ma fa qualcosa di essenziale: mantiene in funzione i grandi carichi quando la rete non può farlo.

Per le fabbriche, gli ospedali e gli edifici commerciali che non possono permettersi tempi di inattività legati alla tensione, il regolatore non è un optional: è un'infrastruttura. Si trova tra la rete inaffidabile e le apparecchiature costose, svolgendo un lavoro in modo silenzioso e continuo: assicurarsi che la tensione rimanga dove dovrebbe essere.

I grandi carichi necessitano di grande protezione. Ecco a cosa serve.
