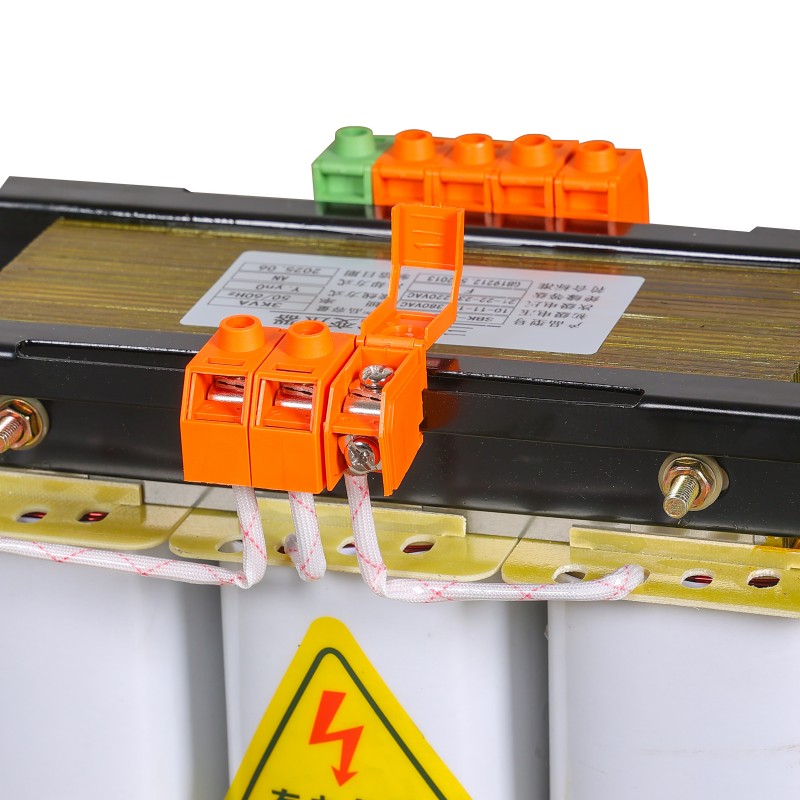

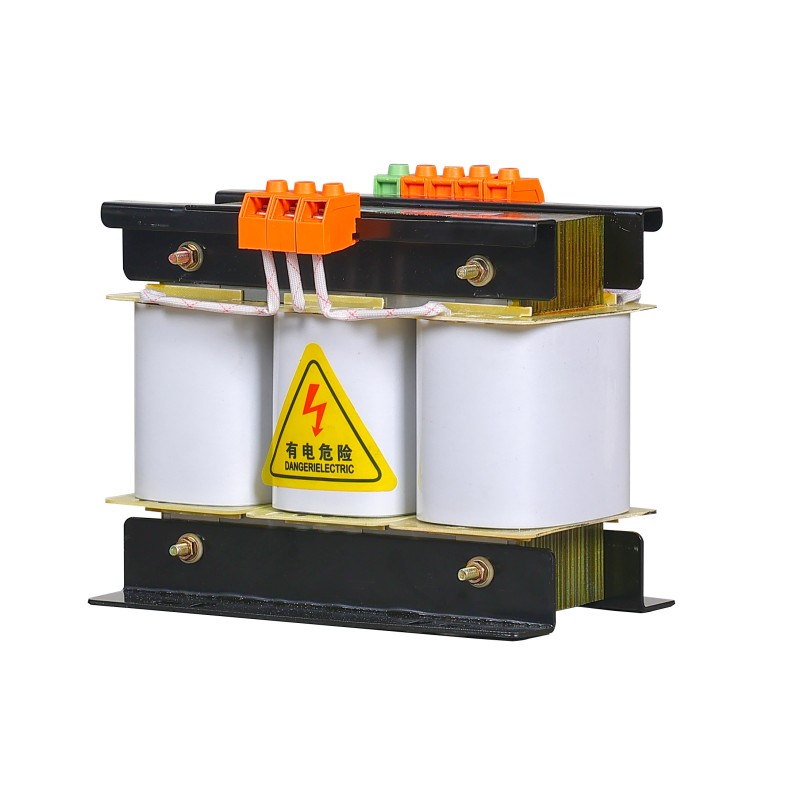

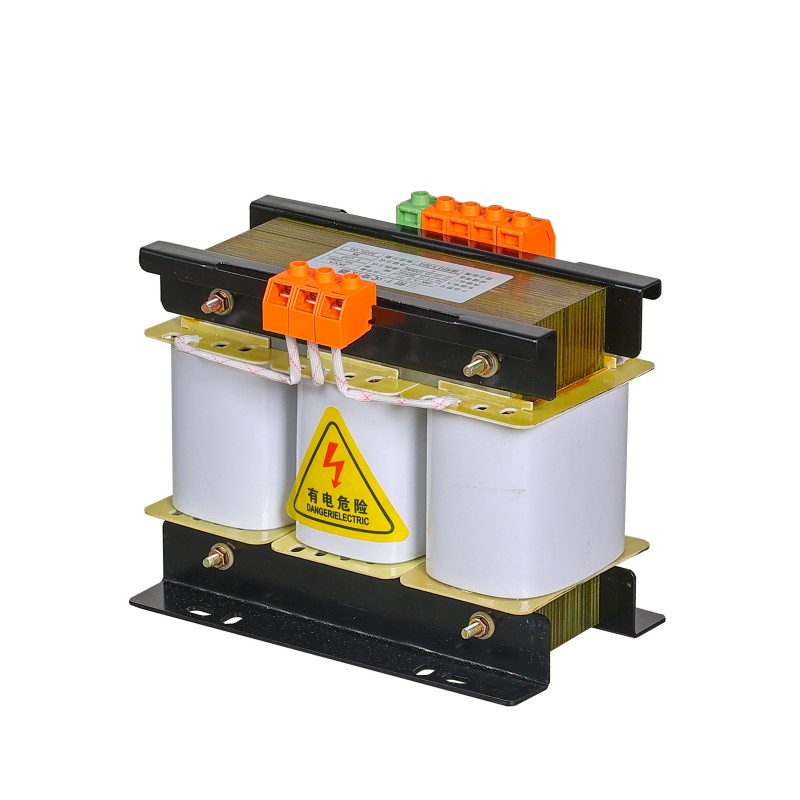

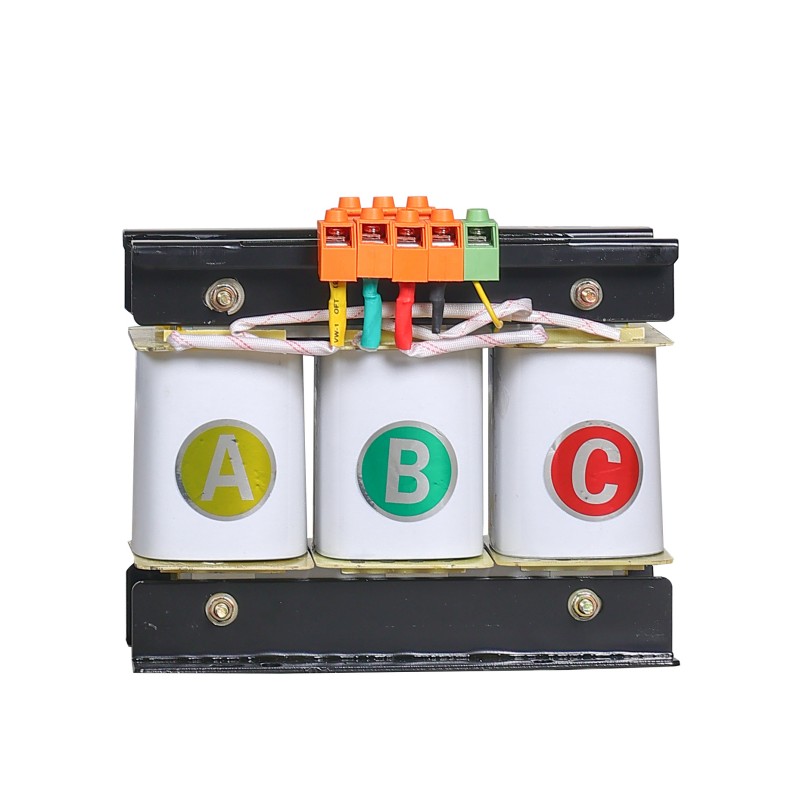

Trasformatore di isolamento SBK

Il trasformatore di isolamento SBK è un dispositivo di conversione e isolamento dell'alimentazione efficiente e affidabile, progettato specificamente per l'uso in scenari in cui sono presenti requisiti elevati di sicurezza, purezza e stabilità dell'alimentazione.

È realizzato con lamiere di acciaio al silicio laminate a freddo di alta qualità e fili di rame ad alta purezza e può supportare varie specifiche di tensione di ingresso e uscita, come da 380 V a 220 V, da 220 V a 110 V, ecc. Può adattarsi bene a diversi ambienti di utilizzo dell'energia.

Il principio di funzionamento si basa sull'induzione elettromagnetica. Ottenendo l'isolamento elettrico tra i circuiti di ingresso e di uscita, può bloccare efficacemente l'interferenza causata dal circuito di terra.

Il trasformatore di isolamento SBK può anche sopprimere sovratensioni e disturbi nella rete elettrica, fornendo così una garanzia di alimentazione più sicura e stabile per i dispositivi collegati.

Questo trasformatore è ampiamente utilizzato nella pratica, come ad esempio:

- Strumenti di precisione, apparecchiature medicali, alimentatori da laboratorio;

- Sistemi di controllo dell'automazione industriale, PLC, servoazionamenti;

- Apparecchiature di comunicazione, data center, sistemi di sicurezza;

- Varie macchine utensili, linee di produzione, ecc., in scenari con elevati requisiti di qualità dell'energia.

Quali sono le funzioni del trasformatore di isolamento SBK?

Il trasformatore di isolamento SBK è un dispositivo di alimentazione di isolamento di livello industriale con precisione estremamente elevata e forte capacità di purificazione.

La funzione principale non è semplicemente l'isolamento, ma costruire un'isola elettrica indipendente, pura e altamente stabile, risolvendo completamente i problemi di qualità dell'energia nelle apparecchiature di fascia alta e negli ambienti complessi della rete elettrica.

Attraverso gli avvolgimenti primario e secondario fisicamente isolati, il collegamento elettrico diretto tra il lato ingresso (rete elettrica) e il lato uscita (carico) è completamente interrotto.

Il design previene efficacemente la trasmissione di guasti come la corrente di dispersione dal lato della rete elettrica e l'aumento del potenziale di terra al lato del carico, fornendo una protezione di sicurezza fondamentale per il personale e le apparecchiature.

Uno strato schermante in rame ad alta permeabilità magnetica con messa a terra a punto singolo è posizionato tra gli avvolgimenti del trasformatore di isolamento SBK per assorbire e introdurre in modo efficiente il filo di terra e la sua capacità di attenuazione per il rumore di modo comune ad alta frequenza può raggiungere 60-100 dB.

Qual è il processo di personalizzazione del trasformatore di isolamento SBK?

Yibaling è un produttore e fornitore professionale, per ottenere soluzioni personalizzate di questo prodotto, seguiremo i passaggi seguenti:

1. Metriche di conferma

L'intero processo di personalizzazione inizia con la quantificazione estrema delle caratteristiche di carico, dell'ambiente elettromagnetico e degli indicatori di prestazione (come la definizione chiara dell'attenuazione di modo comune come ≥ 100 dB a 1 MHz) e viene formata una "Specifica tecnica di personalizzazione" giuridicamente vincolante.

2. Progettazione collaborativa e verifica della simulazione

Successivamente, entra nella fase di progettazione collaborativa e verifica della simulazione, conducendo simulazioni collaborative di elettromagnetica, termica, meccanica ed EMC in base alle specifiche e, soprattutto, bloccando i materiali principali:

Ad esempio, per ottenere la minima perdita, il nucleo di ferro è progettato per utilizzare materiali in strisce nanocristalline ultrasottili o fogli di acciaio al silicio di grado 27ZH095.

Per sopprimere la perdita ad alta frequenza, gli avvolgimenti utilizzano filo Leeds o un foglio di rame privo di ossigeno di altissima qualità; il sistema di isolamento è specificato per essere un composito di pellicola di poliimmide e carta Nomex ed è ottenuto mediante impregnazione sotto pressione sotto vuoto di resina epossidica priva di solventi per l'imballaggio integrato.

4. Produzione di prova e test

Successivamente, il prototipo verrà fabbricato e la verifica dei test nel mondo reale in condizioni reali dovrà essere condotta presso la sede del cliente o il laboratorio di simulazione.

Infine, sulla base dello schema verificato, verrà effettuata la produzione su piccola scala e ciascun trasformatore di isolamento SBK dovrà superare il test di fabbrica completo progettato secondo le specifiche (come test speciali di attenuazione del rumore), insieme a tutto il rapporto di certificazione dei materiali principali e i registri di processo.

Quanto sopra è il processo personalizzato per il trasformatore di isolamento SBK. Se il cliente richiede servizi personalizzati OEM, anche la nostra azienda, Zhejiang Yibaling Power Equipment Co., Ltd., può soddisfare i requisiti. Si prega di contattare il nostro servizio clienti.
