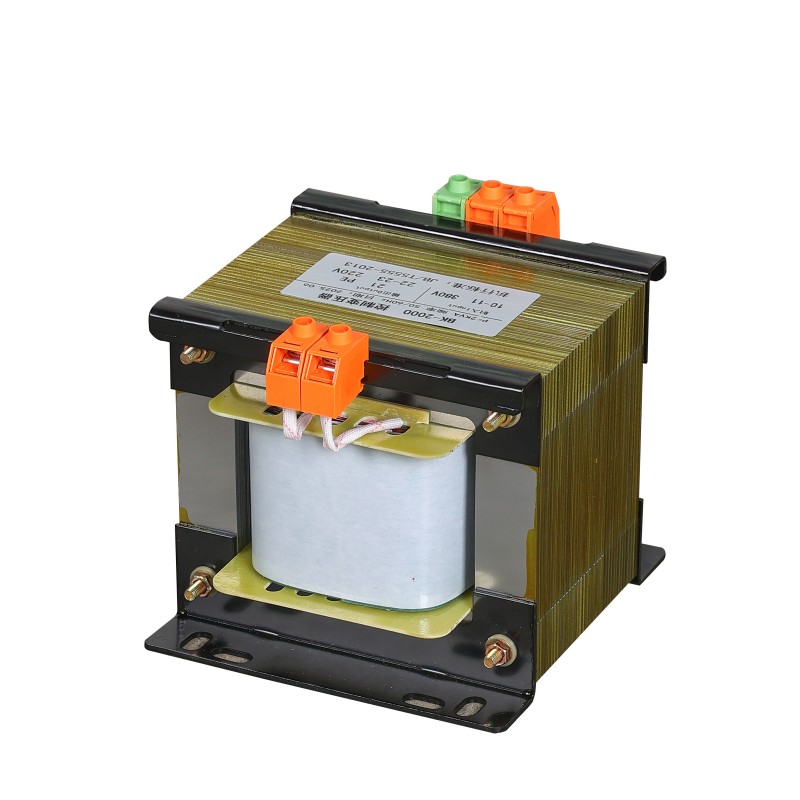

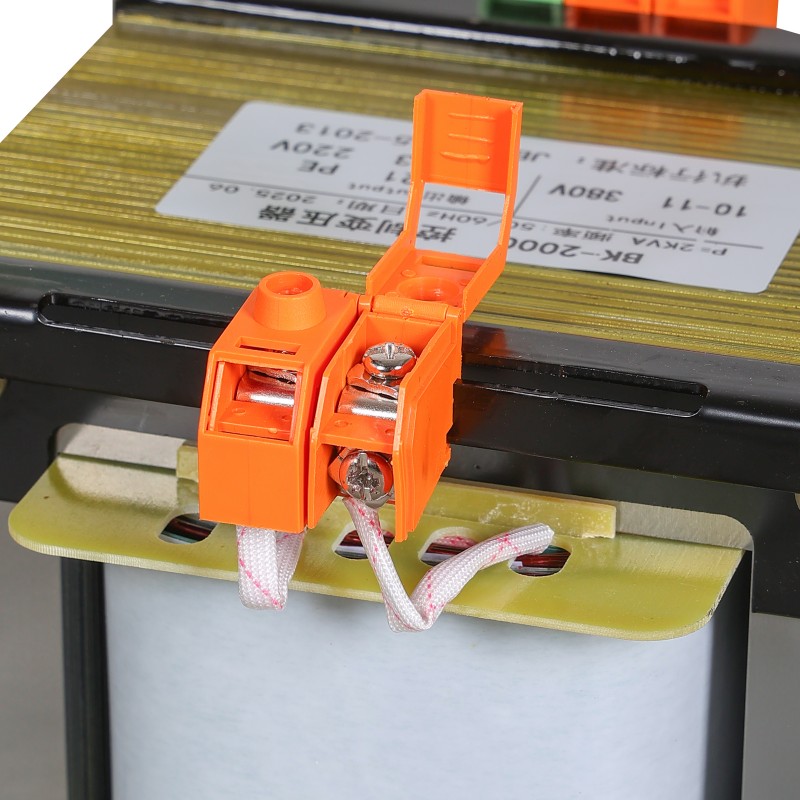

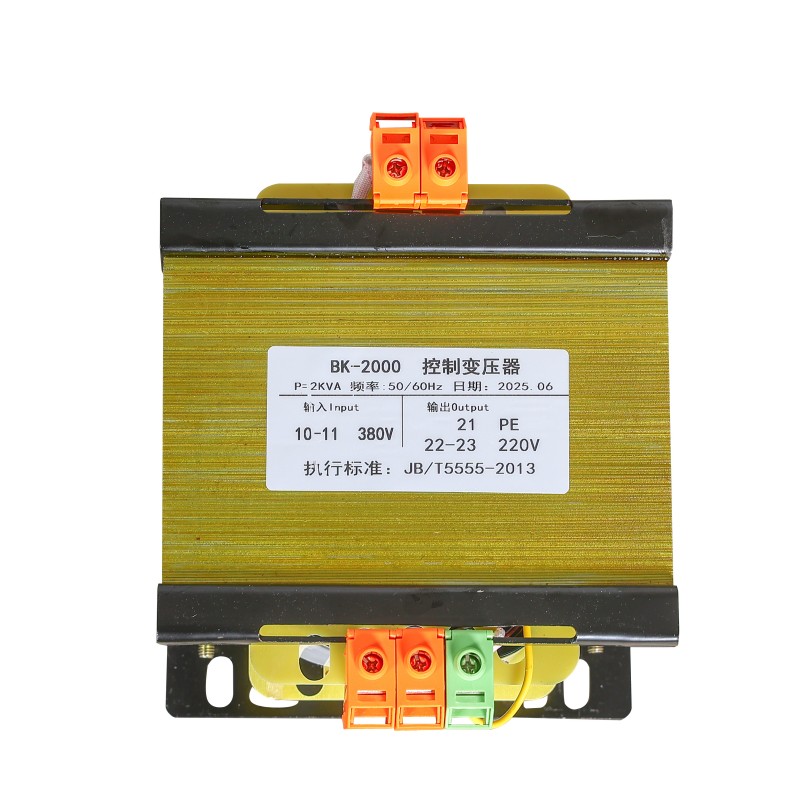

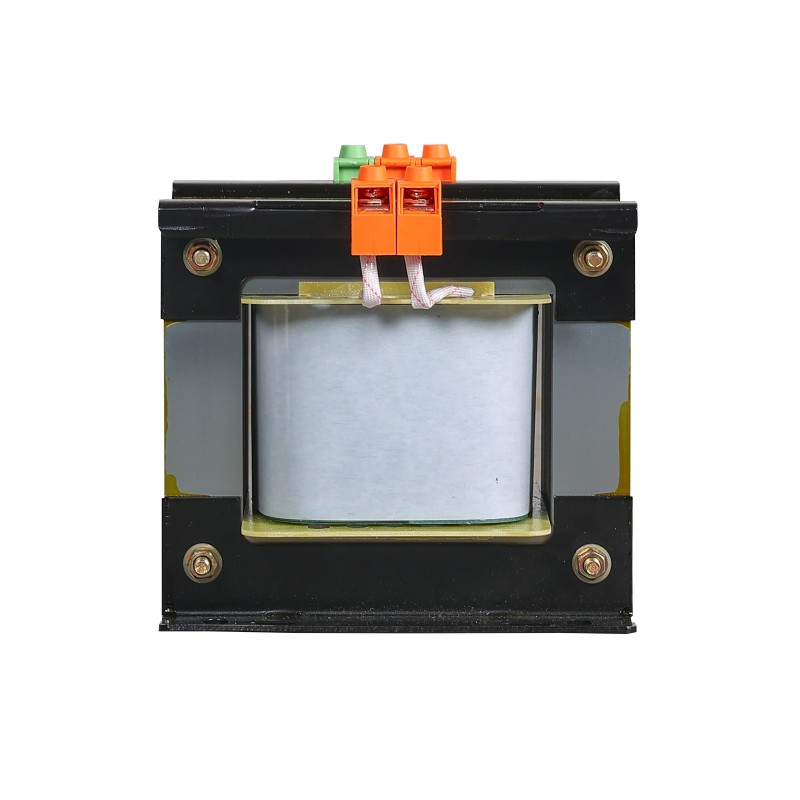

Trasformatore monofase BK 220V

Il trasformatore monofase BK 220V è un trasformatore di controllo di tipo isolamento classico e ampiamente utilizzato. È appositamente progettato per vari scenari industriali, commerciali e di laboratorio, adatto per circuiti di controllo a bassa tensione, alimentazione per apparecchiature di precisione e sistemi di illuminazione di sicurezza, ecc. La funzione principale è fornire alimentazione CA monofase sicura, stabile e pura per questi scenari.

Questo prodotto è realizzato con lamiere di acciaio al silicio laminate a freddo di alta qualità e avvolgimenti in rame puro, solidificati e formati attraverso un processo di impregnazione sotto vuoto. Questo design strutturale gli consente di funzionare eccezionalmente bene durante il funzionamento reale:

Basse perdite, basso aumento di temperatura, elevate prestazioni di isolamento e capacità di ottenere un isolamento elettrico completo tra i terminali di ingresso e di uscita. Può filtrare efficacemente varie interferenze nella rete elettrica, fornendo alimentazione monofase a 220 V pura e stabile per sistemi di controllo PLC, strumenti di precisione, apparecchiature di illuminazione e altri piccoli dispositivi elettrici.

Introduzione al principio

Il trasformatore monofase BK220V può modificare sia l'entità della tensione alternata che l'entità della corrente alternata.

(1) La funzione "trasformante" del trasformatore può aumentare o diminuire la tensione alternata. Ignorando la perdita di energia elettrica, la relazione tra la tensione primaria U1, la tensione secondaria U2, il numero di spire dell'avvolgimento primario N1 e il numero di spire dell'avvolgimento secondario N2 è la seguente:

U1/U2=N1/N2=n

Si chiama rapporto spire o rapporto di tensione. Dall'equazione precedente possiamo vedere:

① Quando il numero di spire dell'avvolgimento secondario N2 è maggiore di quello dell'avvolgimento primario N1, la tensione secondaria U2 sarà superiore alla tensione primaria U1. Cioè, quando n = N1/N2 < 1, il trasformatore può aumentare la tensione alternata, quindi un trasformatore con un rapporto di tensione n < 1 è chiamato trasformatore step-up.

② Quando il numero di spire dell'avvolgimento secondario N2 è inferiore a quello dell'avvolgimento primario N1, il trasformatore può ridurre la tensione alternata. Pertanto, quando n > 1, il trasformatore è detto trasformatore step-down.

③ Quando il numero di spire dell'avvolgimento secondario N2 è uguale a quello dell'avvolgimento primario N1, il trasformatore non modifica l'entità della tensione alternata, ovvero la tensione primaria U1 è uguale alla tensione secondaria U2. Sebbene questo tipo di trasformatore non possa modificare l'entità della tensione, può isolare elettricamente i circuiti primario e secondario, quindi un trasformatore con n = 1 viene comunemente utilizzato come trasformatore di isolamento.

(2) Funzione "Trasformazione corrente".

Un trasformatore non solo può modificare l'entità della tensione alternata, ma può anche modificare l'entità della corrente alternata. Dato che il trasformatore ha una perdita di energia minima e può essere ignorato, la potenza in ingresso P1 e la potenza in uscita P2 del trasformatore sono uguali, ovvero: P1=P2

U1-11=U2-12

U1/U2=12/11

Dall'equazione di cui sopra si può vedere che le tensioni primarie e secondarie del trasformatore sono inversamente proporzionali alle correnti primaria e secondaria. Se si aumenta la tensione secondaria, la corrente secondaria diminuirà, mentre se si riduce la tensione secondaria, la corrente secondaria aumenterà. In sintesi, per un trasformatore, maggiore è il numero di spire nella bobina, maggiore è la tensione su entrambe le estremità e minore è la corrente che lo attraversa. Ad esempio, su un determinato trasformatore di potenza è contrassegnato "tensione di ingresso 220 V, tensione di uscita 6 V". Quindi il rapporto tra il numero di spire degli avvolgimenti primario e secondario di questo trasformatore è n = 220/6 = 110/3 = 37. Quando questo trasformatore è collegato al circuito, la corrente che esce dall'avvolgimento secondario è 37 volte quella che scorre nell'avvolgimento primario.

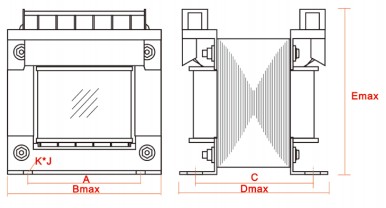

Parametri dettagliati

Vantaggio di prezzo

Il vantaggio del trasformatore monofase BK220V è, in parole povere, quello di aver trovato la “via di mezzo” più pratica tra i prodotti standard e quelli personalizzati.

La nostra fabbrica di Yibaling ha iniziato producendo modelli di trasformatori standard. Pertanto, acquistiamo grandi quantità di fogli di acciaio al silicio e fili di rame in lotti e acquistiamo questi materiali sfusi.

Di conseguenza, il costo può essere controllato. Allo stesso tempo, conosciamo la linea di produzione del modello standard e i nostri lavoratori sono altamente efficienti, il che conferisce al nostro modello standard un naturale vantaggio in termini di prezzo.

Tuttavia, il trasformatore monofase modello standard BK220V non è adatto a tutti gli ambienti. Molti siti produttivi hanno condizioni speciali: forse lo spazio nell'armadio è leggermente limitato oppure è necessaria una tensione di uscita insolita. La nostra fabbrica Yibaling non ti chiederà di pagare una tariffa di sviluppo elevata per un design completamente nuovo partendo da zero.

I nostri ingegneri lavorano sulla piattaforma matura dell'esistente, hanno verificato il trasformatore per apportare modifiche: come la regolazione fine della potenza entro le specifiche esistenti, la modifica della direzione del terminale di collegamento o la regolazione del guscio in base alle dimensioni del vostro armadio.

I materiali principali come le lamiere di acciaio al silicio e l'impregnazione sotto vuoto non vengono modificati, quindi può risolvere i tuoi problemi reali senza essere eccessivamente costoso e anche la consegna è rapida.

Nel frattempo, rispetto al mercato: rispetto a quei prodotti di marca economici e non verificati, utilizziamo materiali genuini di livello industriale, sottoposti a ispezione completa all'uscita dalla fabbrica, puntando a stabilità e durata a lungo termine; rispetto a questi marchi internazionali, non abbiamo alcun marchio premium e procedure di importazione complesse, il prezzo è ragionevole e la risposta è rapida; rispetto ai progetti personalizzati completamente nuovi che richiedono la realizzazione di stampi, la nostra soluzione di "ottimizzazione" Yibaling può aiutarti a risparmiare significative spese di progettazione una tantum e lunghi tempi di attesa.
