Cos'è il regolatore di tensione di contatto trifase TSGC2？

Alcuni lavori non possono essere eseguiti da uno stabilizzatore automatico

Uno stabilizzatore di tensione fa una cosa: mantiene stabile l'uscita. Non importa cosa fa la rete, l’output rimane fermo.

Ma a volte non vuoi "stabile". Vuoi "regolabile".

La messa in servizio dell'apparecchiatura richiede una rampa lenta da zero volt. L'avviamento graduale del motore richiede aumenti graduali della tensione. I test dielettrici di laboratorio richiedono condizioni di tensione diverse. I test di invecchiamento richiedono prodotti ciclici tra 180 V e 240 V, più e più volte.

Gli stabilizzatori automatici non possono fare nulla di tutto ciò. Si bloccano su una tensione e si rifiutano di muoversi.

Il regolatore di tensione di contatto trifase TSGC2 è costruito esattamente per questi lavori.

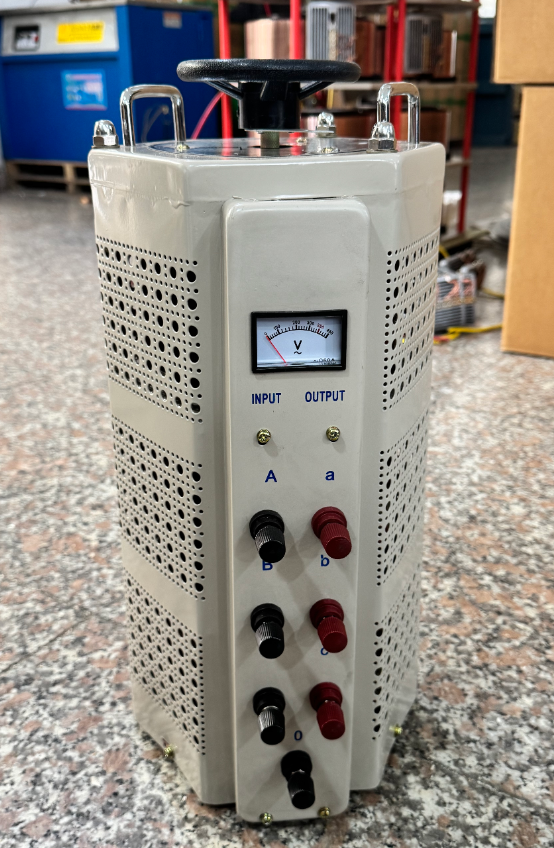

Il TSGC2 è un regolatore di tensione di tipo a contatto manuale trifase, essenzialmente un autotrasformatore regolabile.

Alimentalo con un ingresso trifase da 380 V e otterrai un'uscita regolabile in continuo da 0 V a 430 V. Nessun passo, nessun tocco, nessun salto. Gira il volantino e la tensione segue: fluida, continua, lineare.

Non è un dispositivo elettronico. Nessun chip, nessun programma, nessun aggiornamento del firmware. Solo un trasformatore, un volantino e un set di spazzole di carbone. Il più semplice possibile e il più affidabile possibile.

ComeTSGC2 Regolatore di tensione a contatto trifaseFunziona

Il TSGC2 utilizza un nucleo toroidale con bobine avvolte uniformemente. Tre regolatori monofase sono collegati in una configurazione a stella (Y), con i portaspazzole montati su un albero comune.

Il principio di funzionamento è semplice: girare il volantino, modificare il rapporto di giri.

Ecco come:

Passaggio 1: girare la ruota.

L'operatore gira il volantino, che fa girare l'albero centrale.

Passaggio 2: i pennelli si muovono.

Tre portaspazzole sull'albero ruotano insieme, facendo scorrere le spazzole di carbone sulla superficie lucida degli avvolgimenti.

Passaggio 3: modifiche del rapporto di sterzata.

Man mano che le spazzole si spostano in posizioni diverse, il numero di giri effettivi cambia e la tensione di uscita cambia con essi.

Passaggio 4: impostazione della tensione.

Vuoi 220 V? Girati in quella posizione. Vuoi 380 V? Girati un po' oltre. Fluido, continuo, senza salti.

Nessuna logica di controllo complicata. Nessun parametro da impostare. Lo giri e ti dà esattamente quello che chiedi.

Caratteristiche che contano davvero

Forma d'onda pulita

Il design dell'autotrasformatore fa sì che la forma d'onda di uscita corrisponda esattamente all'ingresso, senza alcuna distorsione aggiunta. Per test, tarature ed esperimenti di precisione, l'energia pulita è importante.

Alta efficienza

Gli autotrasformatori hanno perdite basse. L’efficienza in genere è superiore al 98%. Anche ad alta potenza non spreca energia.

Compatto e leggero

Rispetto ad un trasformatore di isolamento di pari capacità, l'autotrasformatore utilizza meno materiale, occupa meno spazio e pesa meno. Più facile da spostare, più facile da installare.

Forte capacità di sovraccarico

Può gestire sovraccarichi temporanei senza inciampare o spegnersi.

Costruito per il funzionamento continuo

Nessun componente elettronico fragile. Raffreddamento ad aria naturale. Eseguilo tutto il giorno se necessario.

Semplice da mantenere

Le spazzole di carbone sono le uniche parti soggette ad usura. Quando sono usurati, sostituiscili: nessuna scheda elettronica da risolvere, nessun firmware da reinstallare.

Dov'èTSGC2 Regolatore di tensione a contatto trifaseUsato?

Il TSGC2 viene utilizzato ovunque sia necessaria la regolazione manuale della tensione trifase.

Laboratori e ricerca

Messa in servizio delle apparecchiature, prove di tensione, esperimenti di rigidità dielettrica, dimostrazioni didattiche. Se è necessario aumentare la tensione da zero, questo è lo strumento standard.

Produzione industriale

Prove di soft start motori, prove di invecchiamento prodotto, regolazione tensione linea di produzione. Chimica, metallurgia, strumentazione, macchinari, industria leggera: tutti lo usano.

Riparazione e messa in servizio delle apparecchiature

Quando si accende l'apparecchiatura riparata per la prima volta, aumentare lentamente la tensione da zero al valore nominale: è molto più sicuro che raggiungerla immediatamente con la piena tensione.

Dimmerazione, riscaldamento, controllo della velocità

Dimmerazione dell'illuminazione scenica, controllo della potenza dell'elemento riscaldante, regolazione della velocità del piccolo motore.

Strutture pubbliche

Schermi LED, apparecchiature di trasmissione, sistemi di comunicazione, alimentatori per apparecchiature di test elettronici.

Come scegliere quello giusto

Due cose contano di più: capacità (kVA) e intervallo di tensione di uscita.

Capacità: somma la potenza totale di tutto ciò che colleghi, quindi lascia spazio al margine. Motori e compressori assorbono un'elevata corrente di avvio e hanno dimensioni generose.

Le capacità standard del TSGC2 vanno da 1,5 kVA a 45 kVA. Dimensioni comuni: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. Non sei sicuro di quale sia adatto? Invia l'elenco delle tue attrezzature alle vendite Yibaling: ti aiuteranno a dimensionarlo.

Intervallo di tensione di uscita: i modelli standard accettano un ingresso da 380 V e forniscono un'uscita da 0 V a 430 V. Se è necessaria una potenza maggiore (ad esempio, 0,500 V o 0,600 V), sono disponibili versioni personalizzate.

Manuale o motorizzato? – Il TSGC2 è manuale: si gira il volantino. Se è necessario il controllo remoto o la regolazione automatica, su richiesta sono disponibili versioni motorizzate.

Frequenza – compatibile 50Hz/60Hz. Funziona anche per attrezzature da esportazione.

Ambiente di installazione – Installazione interna, ben ventilata, priva di gas corrosivi e polvere pesante.

Come va?TSGC2 Regolatore di tensione a contatto trifaseDiverso da uno stabilizzatore automatico?

Questo succede spesso. Ecco la risposta breve:

Stabilizzatori automatici (come TNS, SBW): quando la tensione di ingresso fluttua, si regolano da soli, mantenendo automaticamente stabile l'uscita. Non devi fare nulla.

Regolatore di contatto TSGC2: non importa se l'ingresso fluttua. Qualunque sia la tensione di uscita desiderata, ruotare il volantino in quella posizione. Fa quello che gli dici di fare, non quello che decide da solo.

Uno si "stabilizza automaticamente". Uno "regola manualmente". Lavori diversi, strumenti diversi: non sostitutivi l'uno dell'altro.

Considerazioni finali

Il regolatore di tensione di contatto trifase TSGC2 non è high tech. Niente chip, niente schermi, niente connessione internet.

È una rotazione manuale, la tensione segue lo strumento: semplice e diretta.

Ma nei laboratori, sui banchi di prova, nelle sale di invecchiamento, nelle officine di riparazione, ovunque sia necessaria una tensione controllata dall'uomo, partendo da zero e aumentando lentamente, è ancora lo strumento più semplice e affidabile per il lavoro. Alcuni lavori necessitano di automazione. Alcuni lavori richiedono un volantino.
