Cos'è lo stabilizzatore di tensione con compensazione intelligente DBW？

Voltaggio instabile? DBW ti copre

Man mano che le apparecchiature monofase diventano più grandi e sofisticate, cresce anche il loro appetito per l’energia pulita.

Le smerigliatrici di precisione producono finiture incoerenti. Gli scanner TC mostrano immagini fantasma nei dati. Gli strumenti di laboratorio si spostano a metà dell'esperimento. I condizionatori si spengono durante le ore di punta, lasciando l'intero edificio caldo e scomodo.

Nella maggior parte dei casi il problema non è l'attrezzatura, ma il voltaggio.

La tensione di rete varia durante il giorno. Basso durante i picchi di carico, alto di notte. Se si aggiungono le sovratensioni di avvio provenienti da apparecchiature pesanti sulla stessa linea, la qualità dell'alimentazione monofase a 220 V diventa tutt'altro che stabile. Per gli elettrodomestici, le oscillazioni di tensione potrebbero fare la differenza tra “funziona” e “funziona un po’ male”. Per apparecchiature di precisione e ad alta potenza? È la differenza tra correre e spegnersi.

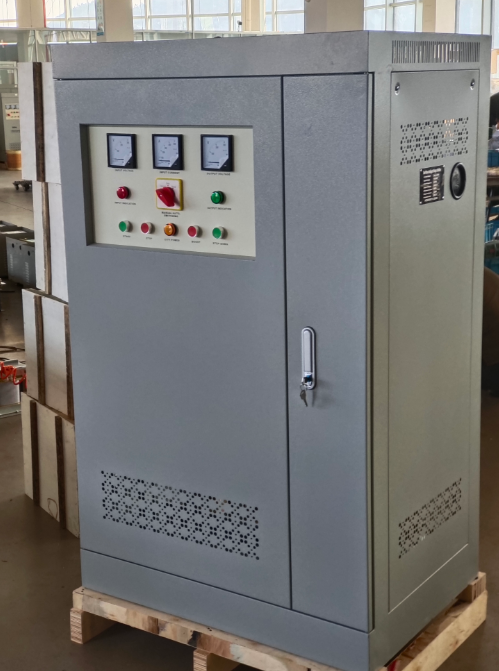

Lo stabilizzatore di tensione di compensazione intelligente Yibaling DBW è costruito per risolvere esattamente questo problema.

ComeStabilizzatore di tensione con compensazione intelligente DBWFunziona

Il DBW utilizza la regolazione della tensione di tipo compensativo: lo stesso approccio collaudato degli stabilizzatori di tipo servo, ma con migliore capacità e maggiore efficienza.

Il sistema è composto da quattro parti principali:

Trasformatore di compensazione

Regolatore di tensione di contatto

Circuito di controllo automatico

Servomotore con meccanismo di azionamento con riduzione della velocità

L'avvolgimento secondario del trasformatore di compensazione è collegato in serie al circuito principale. Il suo avvolgimento primario si collega all'uscita del regolatore di contatto.

Il ciclo operativo funziona in questo modo:

Passaggio 1: campionamento in tempo reale.

Il circuito di controllo campiona continuamente la tensione dall'uscita dello stabilizzatore, controllando se l'uscita mantiene il setpoint.

Passaggio 2: calcolo della deviazione.

Il segnale campionato viene elaborato per determinare di quanto l'uscita si è allontanata dal valore target.

Passaggio 3: comando di regolazione.

Il circuito di controllo segnala al servomotore di girare. Attraverso il riduttore di velocità e la trasmissione a catena, il motore muove la spazzola di carbone lungo la superficie di avvolgimento del regolatore di contatto.

Passaggio 4: correzione della compensazione.

La nuova posizione della spazzola di carbone modifica la tensione di uscita del regolatore di contatto, che a sua volta modifica la tensione attraverso l’avvolgimento primario del trasformatore di compensazione. L'avvolgimento secondario, collegato in serie al circuito principale, aggiunge o sottrae la tensione necessaria per riportare l'uscita al setpoint.

Questo ciclo a circuito chiuso viene eseguito continuamente: Monitor → Calcola → Regola → Monitora di nuovo. Il tempo di risposta è generalmente inferiore a 1,5 secondi per una variazione della tensione di ingresso del 10%.

Caratteristiche principali che contano davvero

Grande capacità, alta efficienza

La serie DBW copre da 10 kVA a 180 kVA, con efficienza a pieno carico superiore al 95% (alcuni modelli raggiungono il 98%). Gestisce carichi pesanti senza sprecare energia.

Nessuna distorsione della forma d'onda

La forma d'onda di uscita corrisponde esattamente alla forma d'onda di ingresso. Nessuna armonica aggiunta, nessuna distorsione. Per le apparecchiature di imaging medicale e gli strumenti di precisione, questo è molto importante. La distorsione influisce direttamente sulla qualità dell'immagine e sulla precisione della misurazione.

Funziona con qualsiasi tipo di carico

Resistivo (riscaldatori, illuminazione), induttivo (motori, compressori), capacitivo (banchi di condensatori): DBW li gestisce tutti. Uno stabilizzatore, qualsiasi carico.

Gestisce i picchi di avvio

I grandi motori e compressori assorbono una corrente enorme quando si avviano. Il DBW assorbe tale aumento senza inciampare o spegnersi.

Protezione completa

Sovratensione, sottotensione, perdita di fase, sequenza di fase errata, sovracorrente, cortocircuito: tutto protetto. Quando la rete si comporta male, il DBW taglia prima l'uscita e protegge la tua attrezzatura. Alcuni modelli offrono doppi canali di alimentazione, stabilizzato e diretto, con funzionamento manuale o automatico selezionabile.

Dove va ilStabilizzazione della tensione di compensazione intelligente DBWVai?

Praticamente ovunque sia necessaria la stabilizzazione della tensione ad alta potenza monofase.

Produzione di precisione: macchine CNC, rettificatrici di precisione, attrezzature per elettroerosione, macchine da taglio laser. L'instabilità della tensione influisce sulla precisione della lavorazione. Il tasso di scarto aumenta, il margine di profitto diminuisce.

Attrezzature mediche: scanner TC, sistemi a raggi X, ultrasuoni, sistemi di supporto per risonanza magnetica. Le apparecchiature per l'imaging medicale sono estremamente sensibili alla qualità dell'energia. La fluttuazione della tensione produce artefatti dell'immagine che possono influenzare la diagnosi.

Laboratori e R&S – Strumenti analitici, banchi prova, sistemi di misura. I dati che vanno alla deriva e gli esperimenti che falliscono fanno perdere tempo, campioni e garantiscono denaro.

Strutture commerciali e pubbliche – Aria condizionata centralizzata, ascensori, stampanti di grande formato, sale comunicazioni, data center. Quando questi si fermano, l’intero edificio si ferma con loro.

Siti industriali e minerari – Linee di produzione, macchine tessili, miscelatori, montacarichi, apparecchiature di saldatura. La linea non può fermarsi e la tensione non può variare.

Soprattutto per gli utenti all'estremità delle linee di distribuzione a bassa tensione, lontani dalla sottostazione, con cavi lunghi e bassa tensione di base. Quando i carichi cambiano, le oscillazioni di tensione sono peggiori. L'ampio intervallo di ingresso del DBW (monofase 176 V 264 V) lo gestisce in modo affidabile.

Come scegliere quello giustoStabilizzatore di tensione con compensazione intelligente DBW

Due cose contano di più: capacità (kVA) e intervallo di tensione in ingresso.

Capacità: somma la potenza totale di tutto ciò che stai connettendo, quindi aggiungi un margine del 30%. Motori e compressori assorbono più volte la loro corrente di esercizio all'avvio: lascia abbastanza spazio.

Capacità DBW standard: da 10 kVA a 180 kVA. Non sei sicuro di quale sia adatto? Invia l'elenco delle tue attrezzature alle vendite Yibaling: lo taglieranno per te.

Intervallo di tensione in ingresso – I modelli standard coprono 176 V 264 V monofase. Se il tuo sito ha oscillazioni più ampie (lunghe linee di fornitura, località remote, reti deboli), sono disponibili su richiesta intervalli di input più ampi.

Tensione di uscita: l'uscita standard è monofase 220 V. La precisione della regolazione può essere impostata tra ±1% e ±5%. L'impostazione predefinita di fabbrica è solitamente ±3%. Se hai bisogno di una precisione più rigorosa, basta specificarlo al momento dell'ordine.

Ambiente di installazione – Il DBW è progettato per l'installazione interna. Temperatura ambiente da -15°C a +40°C, umidità relativa inferiore al 90%, senza gas corrosivi, vapore, depositi chimici, polvere o contaminanti esplosivi/conduttivi. Il sito non deve essere sottoposto a forti vibrazioni o urti.

Considerazioni finali

Lo stabilizzatore di tensione con compensazione intelligente DBW non ha un touchscreen. Non si connette al Wi-Fi. Non fa notizia.

Ciò che fa è semplice: stabilizza la tensione ad alta potenza monofase, in modo affidabile e continuo.

Per le fabbriche, gli ospedali e i laboratori che da anni lottano con l’energia instabile, la differenza è immediata. L'attrezzatura smette di funzionare. La produzione smette di fermarsi. Le persone smettono di preoccuparsi del prossimo calo di tensione.

Non è l'attrezzatura più appariscente dello stabilimento. Ma è quello che fa funzionare tutto il resto.
