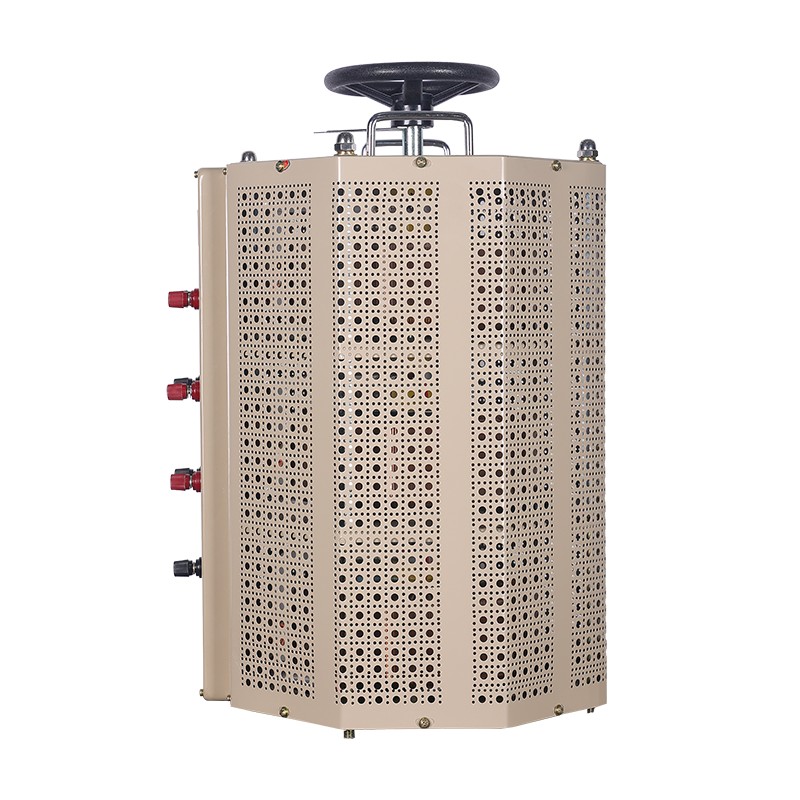

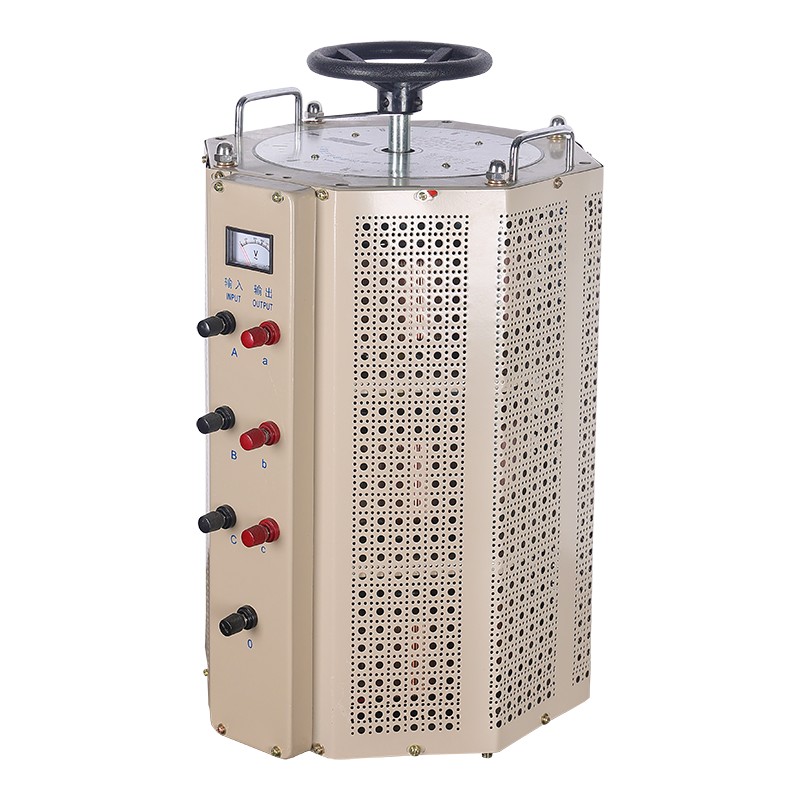

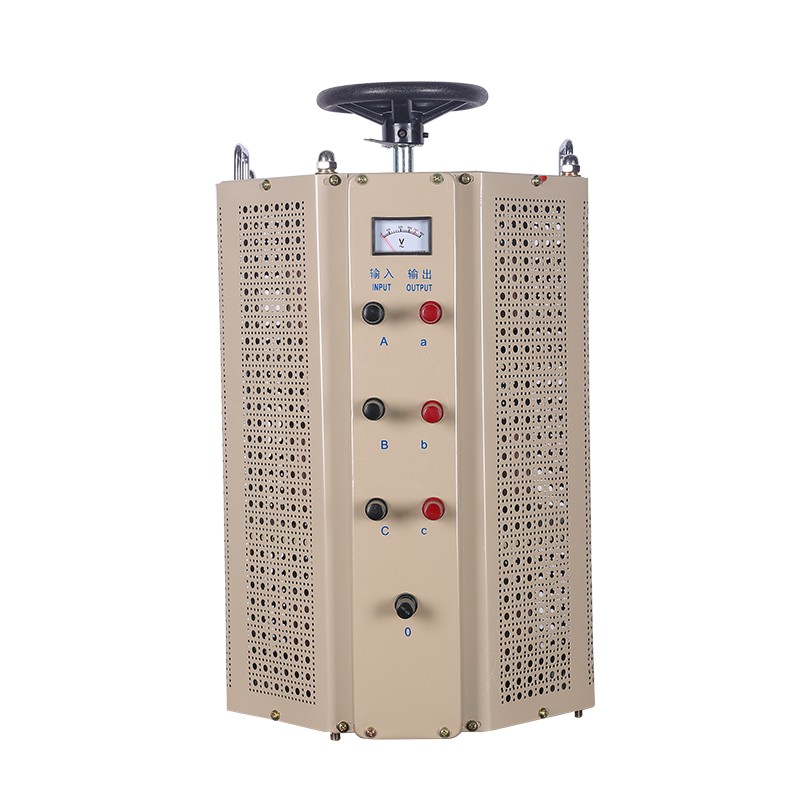

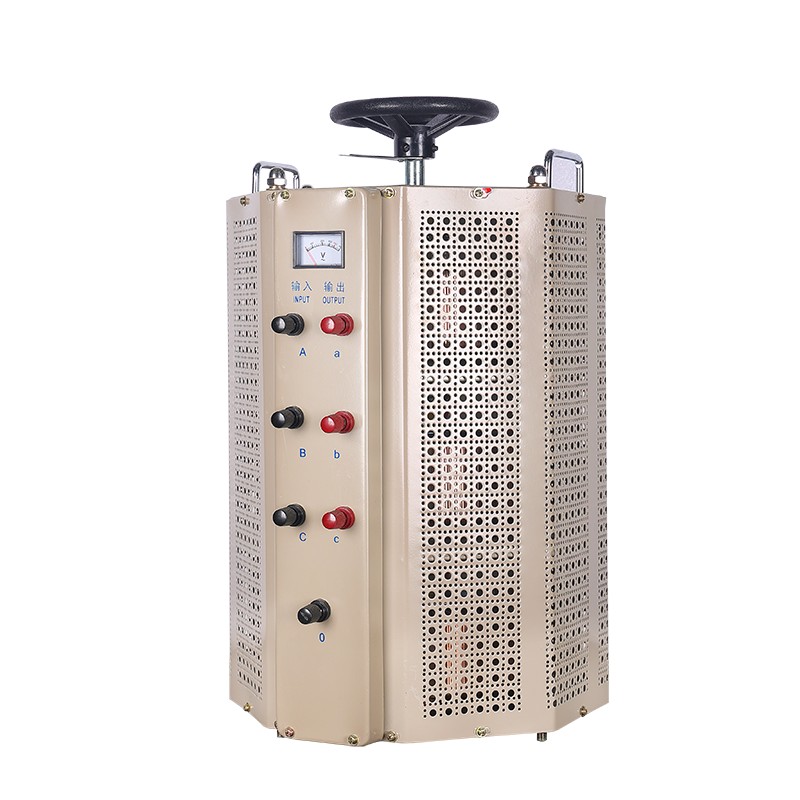

TSGC2 Regolatore di tensione a contatto

In qualità di produttore e fornitore professionale, il regolatore di tensione a contatto TSGC2 di Yibaling è un trasformatore di regolazione della tensione autoaccoppiato, caratterizzato da forma d'onda priva di distorsioni, dimensioni ridotte, peso leggero, alta efficienza, facilità d'uso e affidabilità a lungo termine.
Può essere ampiamente applicato in settori quali ingegneria chimica, metallurgia, strumentazione, produzione meccanica ed elettrica, produzione dell'industria leggera ed esperimenti scientifici per raggiungere scopi quali alta tensione, controllo della temperatura, regolazione della velocità, controllo della luce e controllo della potenza. Ed è un alimentatore ideale per la regolazione della tensione CA.

Materiale principale

La combinazione dei materiali principali del regolatore di tipo a contatto TSGC2 - speciali spazzole in grafite, anelli di rame finemente rettificati e rivestiti e fogli di acciaio al silicio laminati a freddo - costituisce i tre pilastri fisici della sua classica architettura di regolazione manuale della tensione. La selezione di ciascun materiale corrisponde direttamente alla realizzazione di una prestazione chiave.

1. La base del circuito magnetico: nucleo in lamiera di acciaio al silicio laminato a freddo

Questa non è una normale lamiera di acciaio al silicio; si tratta di una lamiera di acciaio al silicio orientato laminata a freddo di alta qualità con un chiaro valore di perdita (W/kg) ed elevata permeabilità magnetica (come la serie 30Q130). È stampato a forma di anello e quindi impilato a gradini per formare un circuito magnetico chiuso efficiente a bassa resistenza magnetica e bassa perdita di correnti parassite. Ciò garantisce che durante il processo di regolazione, la perdita a vuoto e il riscaldamento del nucleo stesso siano controllati a un livello basso, fornendo una base di conversione energetica silenziosa e ad alta efficienza per l'intero dispositivo.

2. Il nucleo conduttivo e scorrevole: anello in rame finemente rettificato e rivestito e speciali spazzole in grafite

Questa è la coppia di attrito chiave per ottenere una regolazione della tensione fluida, stabile e con basse perdite.
Anello in rame: La parte esposta dell'avvolgimento come binario di scorrimento, non semplicemente lucidata. Deve essere sottoposto a tornitura e lucidatura precise per ottenere una finitura superficiale a specchio (valore Ra solitamente ≤ 0,8 μm), quindi sottoposto a placcatura in argento o trattamento con stagno spesso. Il rivestimento non solo riduce la resistenza di contatto e inibisce l'ossidazione, ma la sua natura morbida può adattarsi meglio alla spazzola, ottenendo una regolazione della tensione quasi continua e a bassa scintilla.
Spazzole speciali in grafite: Questa non è una normale spazzola di carbone, ma un materiale composito di grafite metallica con grafite di elevata purezza come base e polvere di rame o polvere d'argento impregnata. Questa formula garantisce un'eccellente autolubrificazione (riducendo l'attrito e l'usura), un'elevata conduttività (riducendo la caduta di pressione di contatto e la perdita di calore) e un coefficiente di attrito stabile. La sua durezza ed elasticità sono appositamente progettate per garantire la pressione di contatto evitando graffi sull'anello di rame.

3. La sinergia tra struttura, conduttori e isolamento

Conduttore di avvolgimento: Utilizzare filo smaltato in rame elettrolitico con una purezza ≥ 99,95% per garantire bassa resistenza ed elevata capacità di trasporto di corrente.
Supporto meccanico: Utilizzare lamiera di acciaio laminata a freddo Q235 con uno spessore di ≥ 1,5 mm, piegata e saldata in un telaio, fornendo supporto meccanico stabile e posizionamento dell'avvolgimento.
Sistema di isolamento: Utilizzare pellicola di poliestere (PET), carta di tutolo di mais o carta isolante DMD per un isolamento affidabile tra gli strati di avvolgimento e verso terra, con gradi di isolamento tipicamente di livello B (130°C) o superiore per garantire la sicurezza elettrica. In sintesi, il design classico del regolatore a contatto TSGC2 integra essenzialmente un circuito magnetico efficiente (lamiera di acciaio al silicio), contatto scorrevole ideale (anello di rame rivestito + spazzola in grafite composita) e una struttura isolante affidabile attraverso un'elaborazione precisa. Questa combinazione di materiali raggiunge un eccellente equilibrio tra costo, affidabilità e prestazioni, rendendolo una soluzione duratura nei laboratori, nel controllo industriale e nelle situazioni che richiedono una regolazione fine manuale della tensione. La fluidità della regolazione della tensione, la stabilità dell'uscita e la durata sono direttamente determinate dalla qualità e dalla precisione di lavorazione dei materiali principali e dalla loro lavorazione.

La funzione del regolatore di tensione a contatto TSGC2

Il regolatore di tensione a contatto TSGC2 è un dispositivo di regolazione manuale della tensione basato su principi elettromagnetici e meccanici puri. ILfunzione principaleè fornire un'alimentazione CA continua, fluida, regolabile linearmente e controllabile in modo intuitivo.

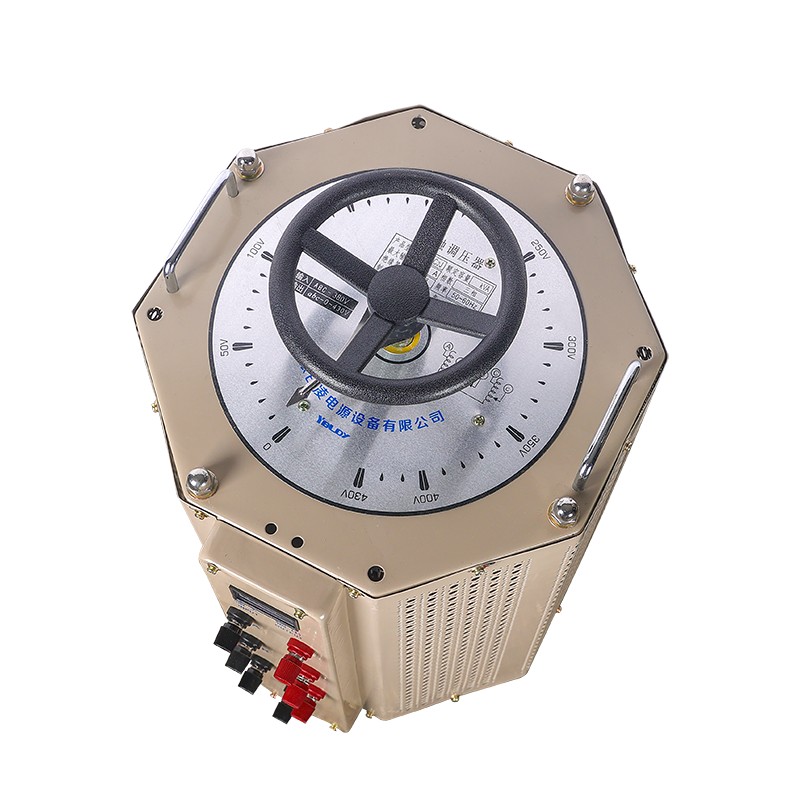

Ruotando il volantino per far scorrere le speciali spazzole di grafite sull'avvolgimento in rame a forma di anello finemente macinato e placcato, questo regolatore di tensione può ottenere una regolazione continua della tensione da 0 V al valore nominale (come 0-250 V o 0-430 V) e fornire indicazioni intuitive attraverso il quadrante con scala meccanica collegata coassialmente, consentendo all'operatore di effettuare regolazioni precise della tensione.
Grazie alla struttura conduttiva fisica pura (avvolgimento in rame + spazzole), ha una forte capacità di sovraccarico istantaneo e può emettere onde sinusoidali pure e prive di distorsioni.
ILapplicazione tipicadel regolatore di tensione a contatto TSGC2 è un alimentatore regolabile manualmente in laboratori, officine o linee di produzione, utilizzato per il debugging delle apparecchiature, test di carico, avviamento fasato di motori o dimostrazioni didattiche.
Tuttavia, è necessario affermare chiaramente che questo prodotto non è uno stabilizzatore di tensione automatico: quando la tensione di ingresso o il carico cambiano, la tensione di uscita fluttuerà e richiederà un intervento manuale per la nuova regolazione.
Allo stesso tempo, il regolatore di tensione a contatto TSGC2 di solito non ha funzioni di protezione elettronica e la sua spazzola è una parte soggetta ad usura che richiede una manutenzione regolare.
Pertanto, l'essenza del regolatore di tensione a contatto TSGC2 è uno strumento di impostazione manuale della tensione affidabile, durevole ed economico, adatto a situazioni in cui è richiesto un controllo manuale preciso della tensione o dove vengono sopportati carichi di impatto, piuttosto che essere utilizzato in sistemi che richiedono la stabilizzazione automatica della tensione.
