Che cos'è un trasformatore di isolamento DG e perché è importante?

2026-06-23 0 Lasciami un messaggio

Un trasformatore di isolamento DG è un trasformatore di isolamento monofase di tipo secco progettato per fornire alimentazione pulita, isolata e sicura per apparecchiature sensibili, dispositivi medici, strumenti di laboratorio e sistemi di controllo industriale.

La sua funzione principale è semplice ma essenziale: trasferisce l'energia elettrica dal lato primario al lato secondario senza alcun collegamento elettrico diretto tra loro. L’energia si muove attraverso un campo magnetico, non attraverso i fili.

Perché è importante?

Perché i collegamenti elettrici diretti non portano solo energia. Trasportano rumore, sovratensioni, armoniche e guasti a terra. Un alimentatore standard trasmette questi problemi direttamente alla tua attrezzatura. Un trasformatore di isolamento li blocca.

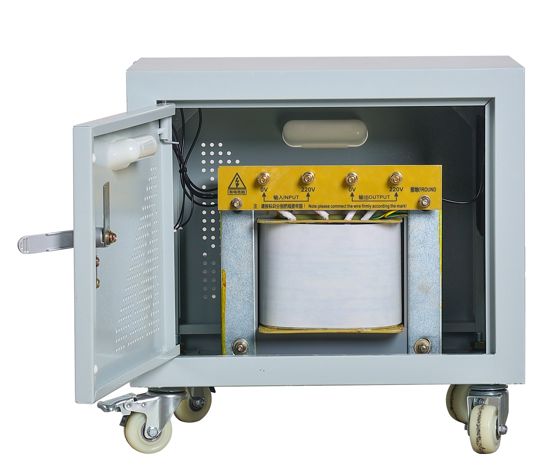

DG Isolation Transformer

Il trasformatore DG si trova tra l'alimentazione di rete e il carico sensibile. Isola il carico dalla rete, filtra il rumore ad alta frequenza, interrompe i circuiti di terra e fornisce una fonte di alimentazione pulita, sicura e stabile.

In breve: consente alle tue apparecchiature di vedere solo la potenza di cui hanno bisogno, non i rifiuti presenti sulla rete.

Come aTrasformatore di isolamento DGFunziona

Il principio è l'induzione elettromagnetica, ma il design è pensato per l'isolamento.

Passaggio 1: input

L'avvolgimento primario si collega all'alimentazione CA, in genere monofase da 220 V o 110 V.

Passaggio 2: accoppiamento magnetico

Non esiste collegamento elettrico diretto tra primario e secondario. Trasferimenti di potenza attraverso un campo magnetico nel nucleo.

Passaggio 3: output

L'avvolgimento secondario produce la tensione di uscita, uguale alla tensione di ingresso (1:1), oppure aumentata/diminuita se richiesto dall'applicazione.

Passaggio 4: isolamento

Poiché non esiste un percorso elettrico diretto, il carico è completamente isolato dalla rete. Questo blocca:

Rumore di modo comune

Anelli di terra

Correnti di dispersione

Sovratensioni e transitori

Passaggio 5: schermatura elettrostatica (opzionale)

Per applicazioni che richiedono una potenza ancora più pulita, il DG può essere costruito con uno schermo elettrostatico in rame tra gli avvolgimenti primario e secondario, messo a terra per deviare il rumore ad alta frequenza lontano dal carico.

Il risultato: alimentazione pulita, isolata e sicura per apparecchiature sensibili.

Tipi comuni diTrasformatori di isolamento DG

I trasformatori DG sono disponibili in diverse configurazioni per adattarsi a diverse applicazioni.

Tipo	Valutazione tipica	Caratteristiche principali	Ideale per
DG standard	0,1kVA – 30kVA	Isolamento 1:1, custodia in metallo, connessione a morsettiera	Applicazioni industriali, di laboratorio e commerciali generali
DG di grado medico	0,5kVA – 10kVA	Perdita ultra bassa (<0,1 mA), isolamento rinforzato, certificazione di sicurezza medica	Apparecchiature mediche connesse al paziente, sale operatorie, unità di terapia intensiva
DG di qualità audio	0,1kVA – 5kVA	Schermatura extra, basso ronzio meccanico, uscita bilanciata	Audio professionale, studi di registrazione, sistemi broadcast
Grado dello strumento DG	0,5kVA – 5kVA	Bassa perdita, regolazione precisa, capacità di accoppiamento <10pF	Strumenti di laboratorio, apparecchiature di misura, sistemi di calibrazione
DG personalizzato	Definito dall'utente	Rapporti di tensione specifici, avvolgimenti secondari multipli, involucri speciali	Attrezzature OEM, applicazioni specializzate, retrofit

L'isolamento DG standard 1:1 è la configurazione più comune per l'isolamento per scopi generali.

PerchéTrasformatori di isolamento DGQuestione

Perché "l'energia pulita" non è un lusso: è un requisito per le apparecchiature sensibili.

Ecco cosa offre un trasformatore di isolamento DG che i normali trasformatori non possono offrire:

1. Sicurezza elettrica

La barriera di isolamento tra primario e secondario fa sì che un guasto sul lato primario (una sovratensione, un guasto a terra, un fulmine) non possa raggiungere il carico. Gli utenti che toccano i circuiti secondari non sono esposti alle tensioni primarie.

2. Rigetto del rumore

Il rumore ad alta frequenza proveniente da VFD, alimentatori a commutazione e altre fonti è bloccato dalla barriera di isolamento. La schermatura elettrostatica opzionale riduce il rumore di 60–100 dB, fornendo alimentazione pulita ai dispositivi elettronici sensibili.

3. Eliminazione del circuito di massa

Quando più dispositivi condividono una massa comune, le correnti circolanti possono causare ronzii, derive ed errori. Il trasformatore DG fornisce un riferimento di terra isolato, interrompendo i circuiti di terra e arrestando il rumore alla fonte.

4. Riduzione della corrente di dispersione

Negli ambienti medici, anche piccole correnti di dispersione possono essere pericolose. I trasformatori DG per uso medico sono realizzati con una capacità di accoppiamento estremamente bassa, che mantiene la corrente di dispersione inferiore a 0,1 mA, in modo sicuro per le apparecchiature collegate al paziente.

5. Protezione delle apparecchiature

L'isolamento blocca le sovratensioni, i picchi e i transitori che altrimenti causerebbero guasti prematuri ai componenti elettronici sensibili. Un trasformatore DG è spesso la prima linea di difesa per strumenti e controlli costosi.

6. Conformità normativa

Molti standard di sicurezza medica, di laboratorio e industriale richiedono l'isolamento per determinate classi di apparecchiature. Un trasformatore DG adeguatamente specificato soddisfa tali requisiti.

Scegliere il giustoTrasformatore di isolamento DG

La scelta di un trasformatore DG richiede attenzione non solo alla tensione e ai kVA.

Passaggio 1: determinare il carico

Elencare tutte le apparecchiature che verranno collegate al trasformatore. Aggiungi la loro potenza nominale in VA o watt.

Formula: VA totale = somma dei carichi individuali × 1,2 (margine di sicurezza)

Passaggio 2: specificare la tensione di ingresso/uscita

Applicazione	Rapporto di tensione tipico
Isolamento standard	220 V/220 V (1:1)
Scendere per apparecchiature da 110 V	220 V/110 V
Aumenta per le apparecchiature a 220 V	110 V/220 V
Attrezzature mediche	220 V/220 V (basse perdite)

Passaggio 3: decidere la schermatura elettrostatica

Situazione	Raccomandazione
Uso generale industriale o di laboratorio	Standard (non è necessaria alcuna protezione)
Apparecchiature con segnali digitali/analogici	Si consiglia uno schermo elettrostatico
Apparecchiature mediche o sistemi audio	Scudo richiesto

Passaggio 4: verificare i requisiti di corrente di dispersione

Applicazione	Corrente di dispersione massima
Industriale generale	<2mA
Strumenti di laboratorio	<0,5 mA
Apparecchiature mediche (paziente connesso)	<0,1 mA

Passaggio 5: scegli il tipo di custodia

Telaio aperto: montaggio all'interno di un pannello esistente

Chiuso (IP20) — Custodia metallica standard

IP54: a prova di polvere e spruzzi d'acqua (per ambienti industriali)

Passaggio 6: verificare la classe di isolamento

Per le applicazioni in servizio continuo, specificare l'isolamento di Classe F (155°C) o Classe H (180°C).

Passaggio 7: richiedere i rapporti di prova

Un fornitore affidabile dovrebbe fornire:

Test di resistenza di isolamento (≥100 MΩ a 500 V CC)

Test di tenuta dielettrica (≥2000 V CA per 1 minuto)

Nessuna misurazione della perdita di carico

Misurazione della corrente di dispersione (per unità medicali)

Prova di regolazione della tensione

Considerazioni finali

Il trasformatore di isolamento DG non è il componente più costoso di un sistema di alimentazione. Ma potrebbe essere quello più importante per proteggere le apparecchiature sensibili.

Funziona silenziosamente in background, svolgendo bene un compito: tenere fuori l'alimentazione difettosa e inserire quella buona. Nessuna luce, nessun display, nessun aggiornamento software. Solo un isolamento pulito e affidabile, anno dopo anno.

Se utilizzi dispositivi elettronici sensibili, proteggi i dispositivi collegati al paziente o risolvi problemi misteriosi delle apparecchiature (loop di massa, rumore, deriva), il trasformatore DG è una delle soluzioni più efficaci che puoi installare.

L’energia pulita non è un optional per le apparecchiature sensibili. È il fondamento di un funzionamento affidabile.
