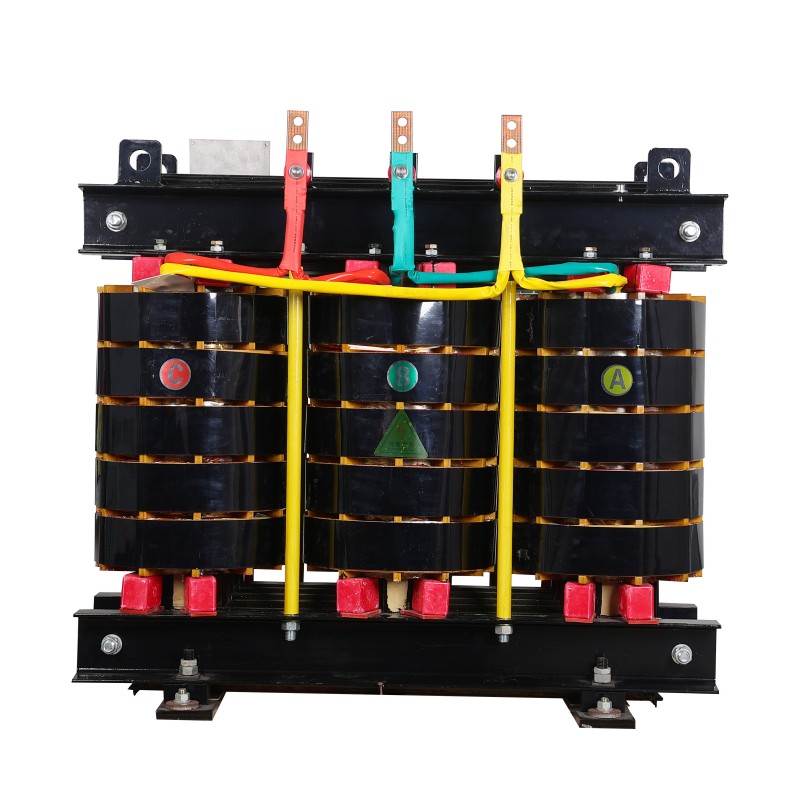

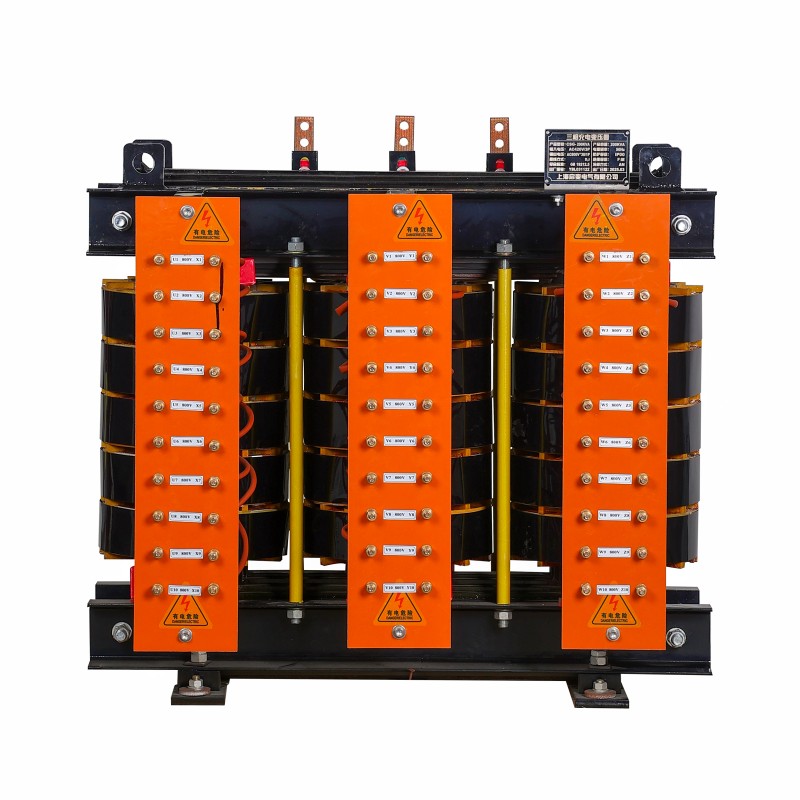

Trasformatore di riscaldamento DDG
Zhejiang Yibaling Power Equipment Co., Ltd., come fabbrica in Cina che produce trasformatori di riscaldamento DDG da molti anni, ci impegniamo fermamente a fornire ai clienti trasformatori di alta qualità e servizi post-vendita completi. Grazie a questi vantaggi, i nostri prodotti hanno coperto gran parte del Sud-Est asiatico. Non vediamo l'ora di lavorare con i clienti per creare insieme un nuovo futuro.

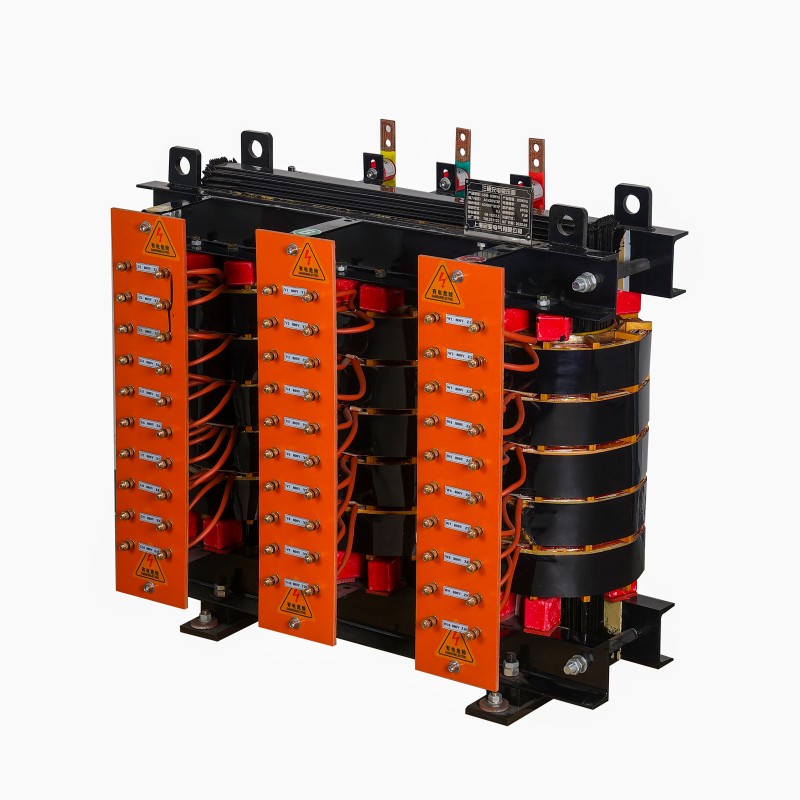

Il trasformatore di riscaldamento DDG è uno dei nuovi prodotti realizzati dalla nostra Zhejiang Yibaling Power Equipment Co., Ltd. Si tratta di uno speciale trasformatore a secco, a bassa tensione e ad alta corrente, appositamente progettato per il riscaldamento a resistenza industriale, l'assistenza al riscaldamento a induzione e la fusione dei metalli in scenari ad alta potenza.
Viene utilizzato principalmente come fonte di alimentazione per trasformatori di corrente, interruttori automatici, contattori, relè termici, interruttori, ecc., per test di aumento della temperatura, test caratteristici di protezione, test di carico continuo e test di misurazione di parametri elettrici.
Il trasformatore di riscaldamento DDG adotta un design elettromagnetico e strutturale estremamente rinforzato:
Il nucleo è costituito da lamiere di acciaio al silicio ad altissima permeabilità magnetica per resistere all'elevata densità del flusso magnetico;
L'avvolgimento a bassa tensione utilizza solitamente barre di rame solide, piastre di rame spesse o più tubi di rame giganti collegati in parallelo per l'avvolgimento, garantendo un'impedenza estremamente bassa e un'enorme capacità di trasporto di corrente e dissipando direttamente il calore attraverso tubi raffreddati ad acqua o raffreddamento ad aria forzata;
Il sistema di isolamento utilizza materiali con la massima resistenza al calore (come classe H o classe C) ed è lavorato con tecniche speciali per resistere all'ambiente di radiazione ad alta temperatura attorno alle apparecchiature di riscaldamento.

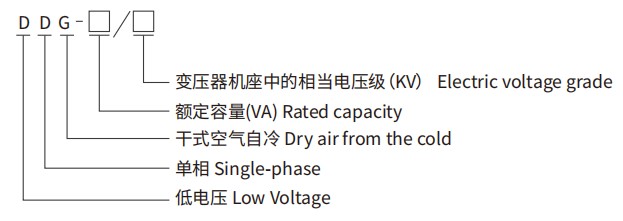

Numeri di modello e loro significato
Caratteristica tecnica
| Dimensione della caratteristica | Tecnologia e design del calcestruzzo | Obiettivi e valori realizzati |
| Progettazione del nucleo | Funzionamento ad altissima densità di flusso: utilizzando lamiere di acciaio al silicio di altissima qualità (come 27ZH100) o addirittura meglio orientate, il design consente il funzionamento a densità di flusso magnetico elevate prossime alla saturazione, riducendo al minimo il volume e i costi del nucleo. Design a basso flusso di dispersione e bassa impedenza di cortocircuito: gli avvolgimenti sono disposti in modo concentrico, riducendo significativamente il flusso di dispersione e mantenendo l'impedenza di cortocircuito (Uk%) a un livello estremamente basso (tipicamente <5% e anche fino all'1-2%). | Massimizza la densità di potenza, trasmettendo una potenza estremamente elevata in un volume limitato; la tensione di uscita è stabile, con una piccola caduta di tensione quando il carico fluttua. |
| Avvolgimento ad alta corrente | Forma del conduttore: sul lato a bassa tensione (lato ad alta corrente), non viene utilizzato l'avvolgimento del filo tradizionale. Invece, barre di rame massicce, piastre di rame spesse vengono saldate insieme o più tubi di rame di grande sezione sono collegati in parallelo per formare. I tubi di rame fungono anche da canali di raffreddamento dell'acqua. Densità di corrente e gestione termica: la densità di corrente consentita è molto superiore a quella dei trasformatori convenzionali. Il calore viene dissipato da un sistema di raffreddamento forzato esterno. | La capacità di trasporto di corrente raggiunge il livello di decine di migliaia di ampere; la perdita di conduzione è ridotta al minimo; la struttura e il sistema di raffreddamento sono integrati. |
| Sistema di isolamento | Isolamento resistente alle alte temperature: è necessario utilizzare materiali isolanti con un livello di resistenza alla temperatura di grado C (220 ℃) o grado H (180 ℃) o superiore (come mica, fibra di vetro, carta composita speciale). Trattamento di rinforzo: gli avvolgimenti sono sottoposti a processi multipli di impregnazione sotto pressione (VPI), utilizzando silicio organico resistente alle alte temperature o resina epossidica per formare un insieme. | Resistere all'ambiente radiante ad alta temperatura generato dalle apparecchiature di riscaldamento e prevenire l'invecchiamento e la rottura dell'isolamento dovuti al calore. |
Condizioni ambientali
Il trasformatore di riscaldamento DDG è adatto per aree industriali interne o esterne ben protette con un'altitudine non superiore a 1000 metri.
La temperatura massima dell'aria ambiente non deve superare i +40℃, la temperatura media nelle 24 ore non deve superare i +30℃, la temperatura media annuale non deve superare i +20℃, la temperatura minima non deve essere inferiore a -5℃ e si dovrebbero evitare drastici cambiamenti di temperatura.
Il luogo di installazione deve essere pulito e asciutto. Nell'aria non devono essere presenti polvere conduttiva eccessiva, gas chimici corrosivi (come cloro, solfuri), nebbia salina, nebbia d'olio o polvere infiammabile ed esplosiva.
Allo stesso tempo, l'area vicino al funzionamento del trasformatore di riscaldamento DDG dovrebbe essere priva di condensa, formazione di ghiaccio, gocciolamento diretto di acqua o getti d'acqua ad alta pressione e dovrebbero essere evitate forti vibrazioni e urti.
Il funzionamento del sistema di raffreddamento forzato (raffreddamento ad aria) per il trasformatore è un prerequisito assoluto per il funzionamento. L'ambiente di installazione deve essere in grado di fornire un'alimentazione stabile e conforme al sistema di raffreddamento.
Nota:
Se l'ambiente effettivo in cui si trova il trasformatore di riscaldamento DDG presenta vibrazioni continue, esposizione intermittente all'acqua, rischi di corrosione da medio a elevati (come nelle aree costiere o impianti chimici) o un'altitudine superiore a 1000 metri, deve essere chiaramente indicato al momento dell'ordine dalla nostra fabbrica di Yibaling.
Gli ingegneri del nostro stabilimento di Yibaling condurranno progettazione e verifica specializzate per i dispositivi di fissaggio strutturali, i rivestimenti protettivi (come la vernice anticorrosione per impieghi gravosi), i tipi di materiali isolanti e la capacità del sistema di raffreddamento del trasformatore di riscaldamento DDG.
Il nostro magazzino
Processo di produzione
Attrezzature di produzione
Certificato
Spedizione
