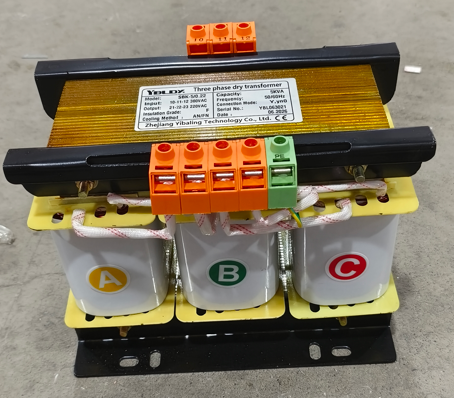

Cos'è un trasformatore trifase a secco SBK e perché è importante?

UNTrasformatore trifase a secco SBKè un trasformatore di isolamento a bassa tensione, raffreddato ad aria, progettato per applicazioni in cui è richiesta un'alimentazione pulita e stabile e in cui i trasformatori riempiti di olio semplicemente non sono adatti.

A differenza dei trasformatori immersi in olio, l'SBK non utilizza isolamento liquido. I suoi avvolgimenti sono raffreddati dalla circolazione naturale dell'aria e l'intera unità è costruita per funzionare in modo pulito, silenzioso e sicuro: nessuna perdita, nessun rischio di incendio, nessuna manutenzione dell'olio.

Perché è importante?

Perché le moderne apparecchiature industriali (macchine CNC, linee di produzione automatizzate, dispositivi medici, sistemi di comunicazione) sono sensibili alla qualità dell'energia e spesso installate in luoghi interni con spazi limitati, dove una perdita del trasformatore di olio sarebbe un disastro.

L'SBK si colloca tra l'alimentazione e il carico, aumentando o diminuendo la tensione, isolando le apparecchiature sensibili dal rumore della rete e fornendo una fonte di alimentazione stabile e affidabile che mantiene la produzione in funzione senza interruzioni.

In breve: fornisce energia pulita e silenziosa ovunque ne abbiate bisogno: all'interno, all'esterno, nel quadro elettrico o accanto ai macchinari.

Come unTrasformatore trifase a secco SBKFunziona

Il principio è semplice, ma la costruzione è ciò che rende speciale la SBK.

Passaggio 1: il nucleo

Il nucleo magnetico è costituito da fogli di acciaio al silicio laminati a freddo, impilati in una disposizione a gradini. Ciò riduce la corrente di magnetizzazione e le perdite di carico, conferendo al trasformatore un'elevata efficienza.

Passaggio 2: gli avvolgimenti

Attorno al nucleo sono avvolti avvolgimenti in rame o alluminio di alta qualità. Il lato a bassa tensione utilizza avvolgimenti a lamina o a strato per gestire correnti più elevate; il lato alta tensione utilizza avvolgimenti cilindrici per una migliore distribuzione della tensione.

Passaggio 3: isolamento

Gli avvolgimenti primario e secondario sono elettricamente separati. Trasferimenti di potenza attraverso il campo magnetico: nessun collegamento diretto. Ciò impedisce a sovratensioni, armoniche e guasti a terra di raggiungere l'apparecchiatura.

Passaggio 4: raffreddamento

Il raffreddamento è AN: aria naturale. Nessun ventilatore, nessuna pompa, nessuna parte in movimento. Il trasformatore dissipa il calore attraverso il nucleo e le superfici dell'avvolgimento, rendendolo affidabile ed esente da manutenzione.

Passaggio 5: custodia opzionale

I trasformatori SBK sono disponibili in due configurazioni principali:

Tipo aperto: per installazione all'interno di armadi o aree ad accesso limitato

Tipo protetto: dotato di custodia in acciaio per maggiore sicurezza e protezione

Passaggio 6: monitoraggio

Gli accessori opzionali includono voltmetri, amperometri, termoregolatori e ruote per installazioni portatili.

Il risultato: una fonte di alimentazione pulita, affidabile, che richiede poca manutenzione e che funziona silenziosamente, anno dopo anno.

Tipi comuni e valutazioni diTrasformatori SBK

I trasformatori SBK coprono un'ampia gamma di capacità, rendendoli adatti a tutto, dalle piccole macchine utensili alle grandi installazioni industriali.

Intervallo di capacità:

Trifase: 1kVA – 3000kVA

Configurazioni standard:

Caratteristica	Opzioni
Frequenza	50 Hz/60 Hz (doppia classificazione)
Tensione in ingresso	Fino a 1000 V: standard 380 V, 400 V, 415 V
Tensione di uscita	Personalizzabile: 220 V, 200 V, 110 V, ecc.
Gruppo di connessione	Y/△, △/Y, DYN11
Classe di isolamento	Classe F (155°C) o Classe H (180°C)
Efficienza	≥98%
Allegato	Di tipo aperto o protetto (IP00 – IP20)
Progettare la vita	30 anni

Combinazioni tipiche di tensione:

Ingresso	Produzione	Applicazione
380 V	380 V (1:1)	Solo isolamento: protezione dal rumore
380 V	220 V	Dimettersi per apparecchiature importate o con tensione nominale di 220 V
380 V	200 V	Conversione di tensione per apparecchiature giapponesi
380 V	110 V	Scendere per i circuiti di controllo o l'illuminazione

PerchéTrasformatori trifase a secco SBKQuestione

Perché l’energia pulita non è un lusso: è un requisito per un funzionamento industriale affidabile.

Ecco cosa rende l'SBK una scelta preferita per le installazioni moderne:

1. Isolamento elettrico

La SBK separa il tuo equipaggiamento dalla rete, bloccando:

Sovratensioni e transitori

Armoniche e rumore ad alta frequenza

Difetti verso terra e correnti di dispersione

2. Basse perdite e alta efficienza

Un'efficienza pari o superiore al 98% significa meno spreco di energia, costi operativi inferiori e requisiti di raffreddamento ridotti.

3. Basso rumore

Il rumore di funzionamento è generalmente inferiore a 35-40 dB a un metro: sufficientemente silenzioso per l'installazione in spazi occupati senza trattamento acustico.

4. Nessun olio, nessuna perdita, nessun rischio di incendio

Il design a secco elimina perdite d'olio, test dell'olio e rischio di incendio associati ai trasformatori immersi in olio. Ciò lo rende adatto per installazioni interne, grattacieli e altri luoghi sensibili.

5. Lunga durata

Con una durata prevista di 30 anni e requisiti minimi di manutenzione, l'SBK offre un eccellente valore a lungo termine.

6. Conversione di tensione flessibile

L'SBK è in grado di convertire le tensioni per soddisfare praticamente qualsiasi requisito dell'apparecchiatura, rendendolo ideale per:

Apparecchiature importate con requisiti di tensione non standard

Esportare macchine che devono funzionare su reti estere

Impianti con apparecchiature a voltaggio misto

7. Personalizzabile

I trasformatori SBK possono essere costruiti con tensioni di ingresso/uscita, gruppi di connessione, disposizioni delle prese, involucri e accessori specifici, su misura per la vostra esatta applicazione.

8. Manutenzione facile

Senza olio, non è previsto il campionamento dell'olio, la filtrazione e il rabbocco. Di solito è sufficiente la pulizia periodica del recinto.

9. Ampio raggio d'azione

L'SBK funziona in un'ampia gamma di temperature ambiente (da -15°C a +45°C) e altitudini (fino a 5.000 m con opportuno declassamento).

Scegliere il giusto trasformatore SBK

La scelta di un trasformatore SBK è semplice ma richiede attenzione ad alcuni dettagli chiave.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Includere l'espansione futura: in genere un margine del 20-30%.

Valori standard SBK: 1 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA e fino a 3000 kVA su richiesta. Passaggio 2: specificare le tensioni di ingresso e di uscita

Fattore	Domande da porre
Tensione in ingresso	Qual è la fornitura del tuo sito? 380 V? 400 V? 415 V?
Tensione di uscita	Di quale voltaggio ha bisogno la tua attrezzatura?
Rubinetti	Hai bisogno di regolazioni delle prese (±5%) per la variazione della tensione di linea?
Gruppo di connessione	DYN11 è comune, ma controlla i requisiti di sistema

Passaggio 3: scegli la classe di isolamento

Classe di isolamento	Temperatura massima	Consigliato per
Classe F	155°C	Applicazioni industriali generali: le più comuni
Classe H	180°C	Ambienti ad alta temperatura, carichi continui pesanti

Passaggio 4: selezionare il tipo di custodia

Tipo	Descrizione	Quando scegliere
Aprire	Nessun involucro, avvolgimenti esposti	Installazione in locali elettrici chiusi con accesso limitato
Protetto	Custodia in acciaio	Installazione interna generale: scelta standard
Con ruote	Versione mobile e portatile	Installazioni temporanee, allestimenti di prova, workshop con allestimenti variabili

Passaggio 5: verificare l'ambiente di installazione

Condizione	Requisito
Altitudine	≤2000m (standard), fino a 5000m con declassamento
Temperatura ambiente	Da -15°C a +45°C
Umidità	≤90% (senza condensa)
Atmosfera	Nessun gas corrosivo, polvere conduttiva o sostanze esplosive
Vibrazione	Nessuna vibrazione o impatto grave

Passaggio 6: verificare gli standard di sicurezza

Verificare che il trasformatore sia conforme alle norme pertinenti:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Considerazioni finali

Il trasformatore trifase a secco SBK non è il componente più affascinante in un sistema di alimentazione industriale. Non dispone di touchscreen né di connessione wireless.

Ma una cosa fa molto bene: fornisce energia pulita, stabile e affidabile, in modo silenzioso, efficiente e con una manutenzione minima.

In un'epoca in cui le linee di produzione sono sempre più automatizzate e le apparecchiature sempre più sensibili alla qualità dell'energia, il trasformatore SBK è la base silenziosa che fa funzionare tutto. Non è l'eroe della storia. È il palco sul quale si esibiscono gli eroi.
