Cos'è un trasformatore di controllo BK e perché è importante?

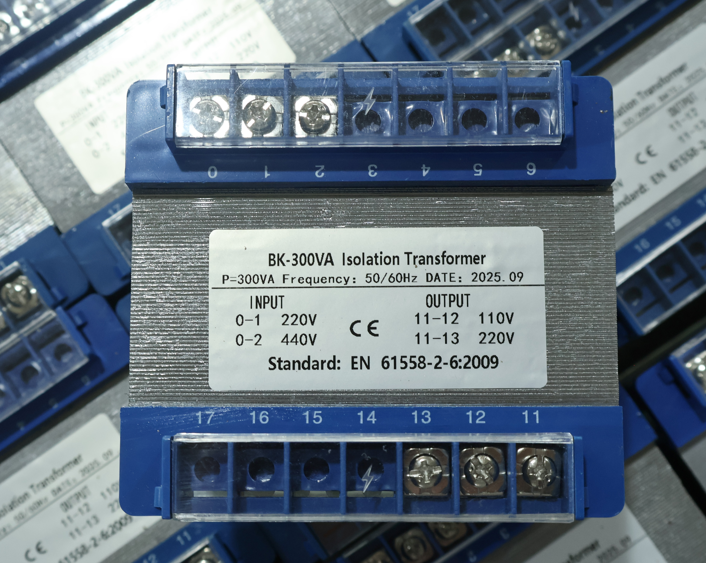

A Trasformatore di controllo BKè un trasformatore monofase a secco progettato per fornire alimentazione di controllo stabile e isolata per macchine utensili, sistemi di automazione e pannelli di controllo industriali. Il suo compito principale è ridurre la tensione di alimentazione principale (380 V, 220 V o altri ingressi) alle tensioni di controllo effettivamente necessarie per PLC, relè, contattori, solenoidi e indicatori luminosi.

La frequenza nominale di 50-60 Hz è ciò che rende la serie BK particolarmente preziosa. Può essere utilizzato in paesi con reti a 50 Hz (Europa, Asia, Africa) e griglie a 60 Hz (Nord America, parti del Sud America) senza modifiche. Per i produttori di apparecchiature che esportano in tutto il mondo, ciò elimina la necessità di diverse versioni di trasformatori per mercati diversi.

Perché è importante?

Perché i circuiti di controllo sono sensibili. Un calo di tensione che un motore riesce a ignorare può causare un guasto al PLC, un contattore che vibra o un sensore che fornisce una lettura errata. Il trasformatore BK isola il circuito di controllo dal bus di alimentazione principale, filtra il rumore e fornisce un'alimentazione di tensione dedicata e stabile su cui può fare affidamento il sistema di controllo.

In breve: un trasformatore, qualsiasi frequenza: potenza di controllo affidabile ovunque tu sia.

Come aTrasformatore di controllo BKFunziona

Il principio è semplice e comprovato da decenni.

Passaggio 1: input

L'avvolgimento primario si collega all'alimentazione principale, in genere CA monofase da 220 V o 380 V (fino a 500 V o 1000 V a seconda del modello). Le opzioni primarie multipresa si adattano alle variazioni della tensione di linea.

Passaggio 2: induzione elettromagnetica

Una tensione CA applicata alla bobina primaria genera un campo magnetico alternato nel nucleo di ferro. Ciò induce una tensione nell'avvolgimento secondario. Il rapporto spire determina la tensione di uscita: N1/N2 = V1/V2.

Passaggio 3: output

L'avvolgimento secondario produce la tensione di controllo necessaria, comunemente 110 V, 127 V, 220 V, 36 V, 24 V o 12 V. Alcuni modelli hanno più avvolgimenti secondari: uno per i circuiti di controllo e uno per l'illuminazione locale, il tutto in un'unica unità.

Passaggio 4: isolamento

Gli avvolgimenti primario e secondario sono elettricamente separati, nessun collegamento diretto. Ciò impedisce a sovratensioni, rumore e guasti a terra di raggiungere il circuito di controllo.

Il risultato: alimentazione pulita, stabile e isolata per il vostro sistema di controllo.

Tipi comuni e valori nominali dei trasformatori BK

I trasformatori BK coprono un'ampia gamma di capacità.

PerchéTrasformatori di controllo BKQuestione

Perché ogni circuito di controllo della macchina merita una propria alimentazione stabile.

Ecco cosa fornisce un trasformatore di controllo BK:

1. Compatibilità globale 50/60 Hz

La serie BK è progettata sia per reti a 50Hz che a 60Hz. Le apparecchiature per l'esportazione possono utilizzare lo stesso trasformatore in tutto il mondo: non è necessario immagazzinare modelli diversi per paesi diversi.

2. Ampio intervallo di tensione

Con opzioni di tensione primaria da 110 V a 480 V e tensioni secondarie da 6,3 V a 220 V, BK può soddisfare quasi tutti i requisiti del circuito di controllo.

3. Isolamento elettrico

Il secondario isolato mantiene il rumore, le sovratensioni e i guasti del circuito principale lontani dalla sensibile elettronica di controllo.

4. Avvolgimenti di uscita multipli

Un trasformatore può fornire contemporaneamente tensione di controllo, illuminazione e segnali indicatori, semplificando il cablaggio del pannello e riducendo il numero dei componenti.

5. Costruzione durevole

I trasformatori BK sono costruiti con avvolgimenti in rame ad elevata purezza e nuclei in acciaio al silicio laminato a freddo ad alta permeabilità per una lunga durata e basse perdite.

6. Compatto e facile da usare

Il montaggio verticale con staffe per i piedi si adatta perfettamente ai pannelli di controllo. Design efficiente in termini di spazio per armadi affollati.

7. Capacità di servizio continuo

I trasformatori BK sono progettati per il funzionamento continuo a lungo termine a pieno carico, non per il servizio intermittente.

Scegliere il trasformatore BK giusto

La scelta di un trasformatore BK è semplice ma richiede attenzione ad alcuni dettagli chiave.

Passaggio 1: determina il carico

Elenca tutti i dispositivi che verranno alimentati dal trasformatore:

Alimentazione PLC (potenza VA)

Bobine di relè e contattori (mantenimento VA)

Elettrovalvole

Indicatori luminosi

Illuminazione locale

Sensori e trasmettitori

Aggiungi i VA di tutti i dispositivi che funzioneranno simultaneamente, non solo i watt di targa. I contattori assorbono potenza reattiva, quindi, se possibile, utilizzare VA. Passaggio 2: dimensionare la capacità

Suggerimento: il sovradimensionamento è più sicuro del sottodimensionamento. Un trasformatore troppo piccolo si surriscalderà e si guasterà prematuramente. Un trasformatore leggermente sovradimensionato funzionerà a temperature più basse e durerà più a lungo.

Passaggio 3: specificare le tensioni primarie e secondarie

Se sono necessarie più tensioni di uscita (ad esempio, controllo 110 V + illuminazione 36 V + indicatore 6,3 V), verificare che il trasformatore disponga degli avvolgimenti secondari richiesti.

Passaggio 4: verificare la compatibilità della frequenza

I trasformatori BK standard hanno una doppia classificazione 50/60 Hz: non è necessaria alcuna configurazione speciale. Conferma se hai un requisito insolito.

Passaggio 5: controllare l'ambiente

Considerazioni finali

Il trasformatore di controllo BK non è il componente più interessante di un pannello di controllo. Si siede in un angolo, svolgendo silenziosamente il suo lavoro, raramente notato da nessuno, finché non smette di funzionare.

Quando smette di funzionare, il PLC perde potenza. I contattori cadono. La macchina si ferma. La produzione si ferma.

Ecco perché è importante scegliere il giusto trasformatore BK.

La funzionalità a doppia frequenza 50/60 Hz significa che un unico trasformatore serve apparecchiature globali. Sia che la tua macchina sia destinata all'Europa (50 Hz), agli Stati Uniti (60 Hz) o a qualsiasi destinazione intermedia, la serie BK è in grado di gestirla senza modifiche.

È un dispositivo semplice: avvolgimenti in rame, nucleo in acciaio al silicio, raffreddamento ad aria naturale. Ma è costruito per durare: spesso sopravvive alle macchine che controlla. Un buon trasformatore di controllo non è costoso. Uno cattivo lo è.
