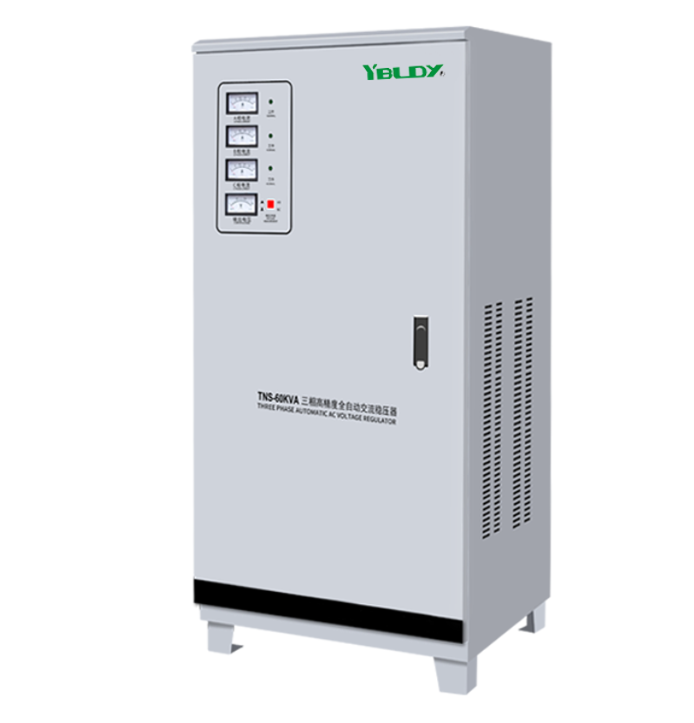

Cos'è uno stabilizzatore di tensione trifase TNS?

A Stabilizzatore di tensione trifase TNSè essenzialmente un regolatore di tensione automatico ad alta precisione che mantiene la potenza trifase stabile ed equilibrata per apparecchiature industriali, edifici commerciali e sistemi critici.

Ciò che lo distingue dalle unità monofase è il suo design: si tratta essenzialmente di tre stabilizzatori monofase indipendenti collegati insieme in una configurazione a stella (Y). Ogni fase ha il proprio canale di regolazione, quindi se una fase funziona, le altre non vengono trascinate con sé. Ogni fase è regolata separatamente, il che significa che se una fase cala o aumenta, solo quella fase viene corretta mentre le altre rimangono stabili.

Perché è importante?

Perché le apparecchiature trifase (macchine CNC, motori industriali, sistemi di imaging medicale, data center) dipendono da una tensione bilanciata su tutte e tre le fasi. Quando una fase è bassa e un'altra è alta, i motori diventano più caldi, i controller si comportano in modo irregolare e la durata delle apparecchiature si riduce.

Lo stabilizzatore TNS si trova tra la rete di alimentazione e l'apparecchiatura, monitorando continuamente ogni fase e correggendo le fluttuazioni di tensione prima che possano causare problemi. Fornisce energia pulita, bilanciata e stabile, indipendentemente da ciò che fa la rete.

In breve: mantiene le apparecchiature trifase funzionanti in modo fluido, efficiente e affidabile.

Come aStabilizzatore di tensione trifase TNSFunziona

Lo stabilizzatore TNS funziona con un semplice sistema di controllo del servomotore: niente di speciale, ma dimostrato di portare a termine il lavoro.

Ecco come funziona realmente:

Passaggio 1: controlla la tensione

I sensori su ciascuna delle tre fasi misurano costantemente la tensione in ingresso. Nel momento in cui qualcosa si discosta dal setpoint, il circuito di controllo lo nota immediatamente.

Passaggio 2: capisce cosa fare

La scheda di controllo elabora la lettura della tensione, calcola la differenza e calcola la quantità di correzione necessaria. Se l'ingresso fluttua o il carico cambia, invia immediatamente un comando al servomotore.

Passo 3 – Il servo si muove

Il servomotore gira e spinge una spazzola di carbone lungo l'avvolgimento dell'autotrasformatore. Ciò modifica il rapporto di sterzata: in modo fluido e continuo, senza sobbalzi o gradini.

Passaggio 4: la tensione viene riportata in linea

Se l'ingresso è basso, il trasformatore aggiunge tensione. Se è alto, sottrae. L'output finisce esattamente dove dovrebbe essere, in genere tra ±1% e ±3% del target.

Passaggio 5: monitoraggio continuo

Il sistema funziona in un circuito chiuso: rilevamento, regolazione e controllo, in modo continuo. Il tempo di risposta è generalmente inferiore a 1 secondo per una variazione della tensione di ingresso del 10%.

Passo 6 – Regolazione di fase indipendente

Poiché il TNS è costituito da tre unità monofase separate, ciascuna fase è regolata in modo indipendente. Ciò è fondamentale per le applicazioni in cui lo squilibrio di fase rappresenta un problema.

Il risultato: potenza trifase stabile ed equilibrata erogata in modo continuo, senza distorsioni della forma d'onda.

Tipi comuni e valutazioni degli stabilizzatori TNS

Gli stabilizzatori TNS sono disponibili in una gamma di capacità per adattarsi a diverse applicazioni.

Intervallo di capacità:

Da 1,5 kVA a 60 kVA (standard), con capacità maggiori disponibili su richiesta.

Specifiche standard:

Caratteristiche standard:

Ingresso e uscita trifase a quattro fili

Regolazione di fase indipendente

Protezione da sovratensione

Protezione da cortocircuito

Protezione dalla perdita di fase

Funzione bypass manuale (su alcuni modelli)

Display digitale che mostra la tensione e la corrente di ingresso/uscita

PerchéStabilizzatori di tensione trifase TNSQuestione

Perché un'energia sbilanciata e instabile costa denaro.

Ecco cosa offre uno stabilizzatore TNS che i normali alimentatori non possono:

1. Regolazione di fase indipendente

Il TNS è costituito da tre unità stabilizzatrici monofase separate, ciascuna delle quali regola la propria fase in modo indipendente. Se una fase diminuisce, solo quella fase viene corretta, le altre rimangono stabili. Ciò impedisce l'"effetto a catena" che causa il surriscaldamento dei motori e il comportamento irregolare delle apparecchiature.

2. Risposta rapida

Non appena la tensione cambia, il TNS reagisce in meno di un secondo. Una volta terminata la regolazione, la tua attrezzatura potrebbe non essersi nemmeno accorta che la tensione aveva un problema.

3. Nessuna distorsione della forma d'onda

Il TNS regola la tensione ma non modifica la forma d'onda. L'output è esattamente lo stesso dell'input: nessun elemento aggiuntivo aggiunto. Per le apparecchiature sensibili come l'imaging medico o gli strumenti di laboratorio, questo è un grosso problema.

4. Ampio intervallo di tensioni di ingresso

Funziona perfettamente da 260V a 430V. Anche se la griglia è in pessime condizioni, rimane salda e non perde le regole.

5. Alta efficienza

L'efficienza è superiore al 90%, quindi viene sprecata meno energia. Ciò significa che la tua bolletta elettrica rimane un po’ più amichevole.

6. Protezione completa

Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, surriscaldamento: copre la maggior parte dei guasti elettrici più comuni in cui potresti incorrere.

7. Costruzione affidabile, lunga durata

Utilizza avvolgimenti in rame puro, servomotori affidabili e spazzole di carbone durevoli. Non è costruito per durare solo un paio d'anni: è progettato per un funzionamento continuo e a lungo termine.

8. Applicazione versatile

Il TNS può fornire 380 V trifase entro la sua capacità nominale.

Scegliere lo stabilizzatore TNS giusto

La scelta di uno stabilizzatore TNS richiede attenzione alla capacità, alla tensione e all'applicazione.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Includere le correnti di avvio (spunto) per motori e compressori. Applicare un margine di sicurezza, in genere del 20-30%, per l'espansione futura.

Valori standard TNS: 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA. Passaggio 2: controlla le condizioni della rete

Passaggio 3: specificare i requisiti di output

Voltaggio in uscita: tipicamente 380 V (trifase a quattro fili)

Precisione della regolazione: standard ±3%; disponibili modelli ad alta precisione

Passaggio 4: considerare l'ambiente di installazione

Passaggio 5: verifica le funzionalità

Display digitale: per il monitoraggio della tensione e della corrente in tempo reale

Funzione bypass: per la manutenzione senza interruzione dell'alimentazione

Comunicazione: RS485/Modbus per monitoraggio remoto (disponibile su alcuni modelli)

Passaggio 6: verifica le funzionalità di protezione

Confermare che l'unità includa:

Protezione da sovratensione

Protezione da cortocircuito

Protezione dalla perdita di fase

Protezione da sovratemperatura

Scenari applicativi

La serie TNS è ampiamente utilizzata in molteplici settori:

Esempio reale: una fabbrica di semiconduttori operativa 24 ore su 24, 7 giorni su 7, con apparecchiature non presidiate, ha installato stabilizzatori TNS e ha raggiunto una continuità di produzione del 99,8% senza tempi di inattività legati alla tensione.

Considerazioni finali

Lo stabilizzatore di tensione trifase TNS non è l'apparecchiatura più appariscente di un impianto industriale. Non dispone di touchscreen né di connessione wireless.

Ma una cosa fa molto bene: fornisce un'alimentazione trifase stabile e bilanciata, in modo silenzioso, efficiente e affidabile.

In un'epoca in cui le linee di produzione sono sempre più automatizzate e le apparecchiature sempre più sensibili alla qualità dell'energia, lo stabilizzatore TNS è la base silenziosa che mantiene tutto in funzione.

Il potere stabile non è un lusso. Per le apparecchiature trifase è un requisito.
