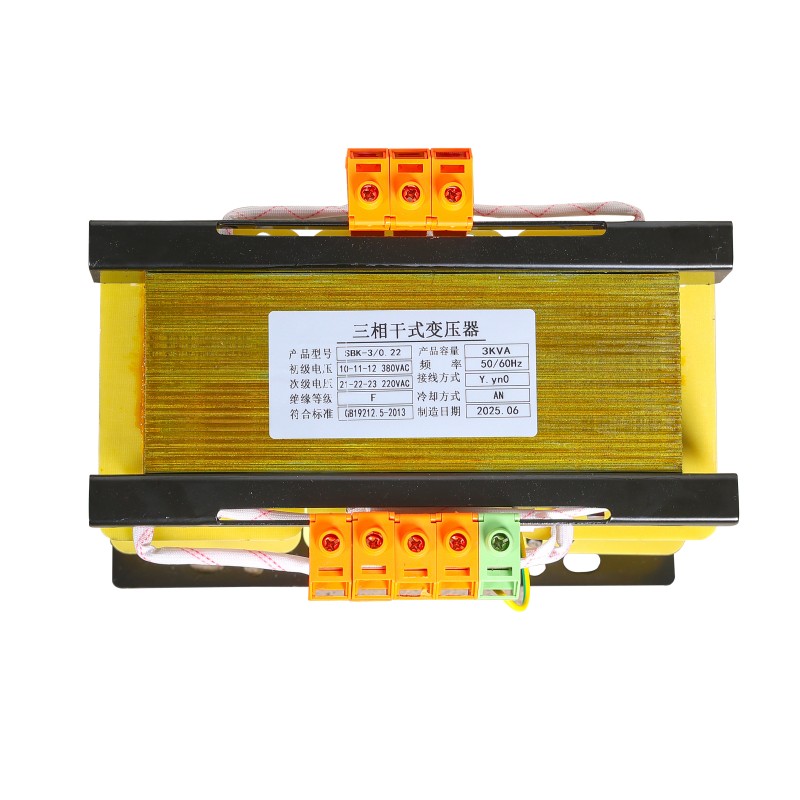

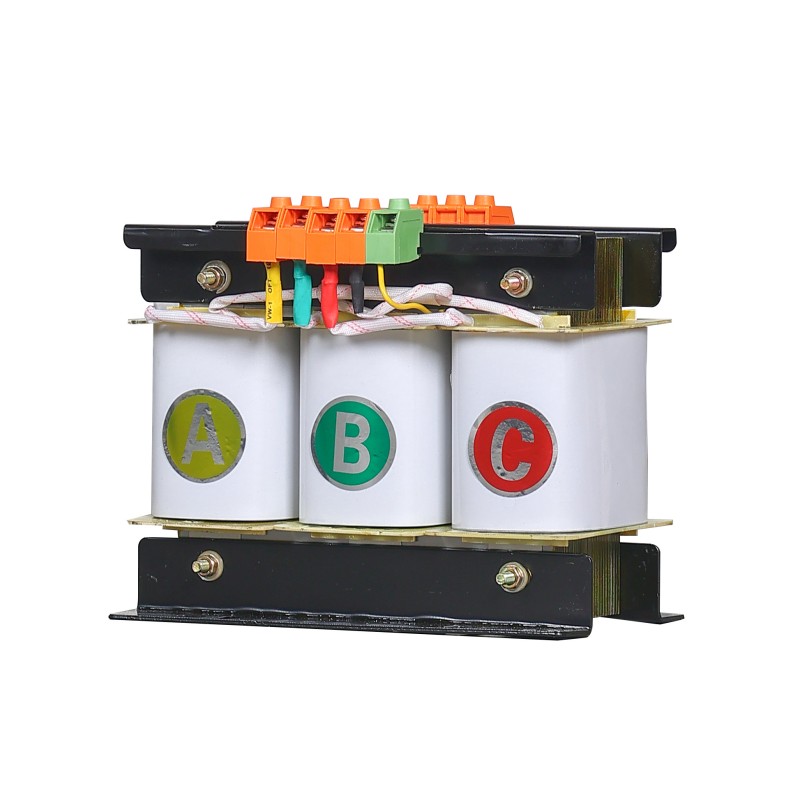

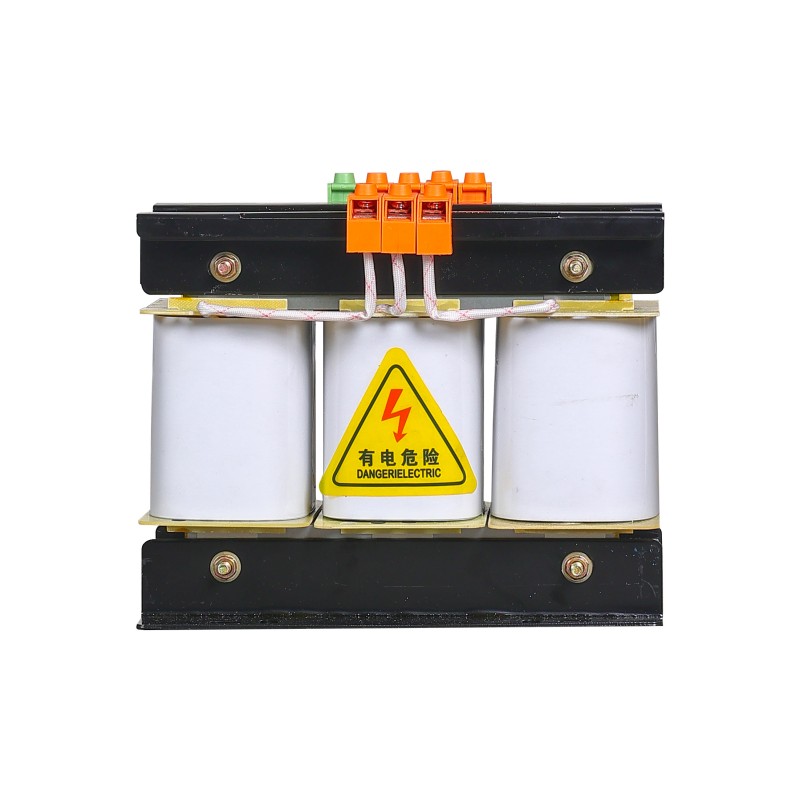

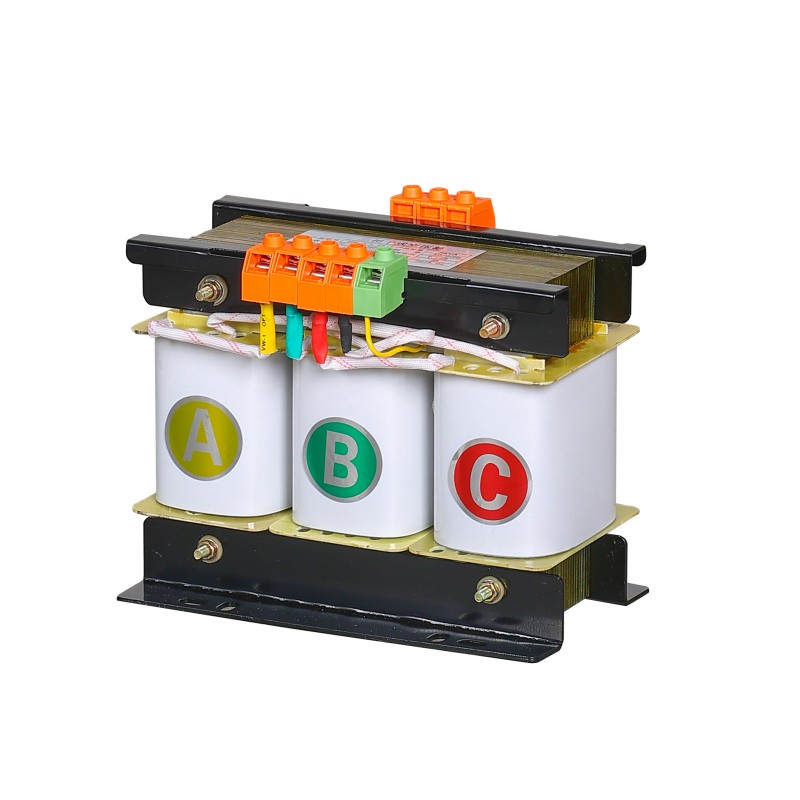

Trasformatore ad alta precisione SBK

Il trasformatore ad alta precisione SBK è una soluzione di alto livello che fornisce un'alimentazione pura e stabile a livello di laboratorio per ricerche all'avanguardia, strumenti di precisione e carichi industriali impegnativi. Il valore fondamentale del trasformatore ad alta precisione SBK risiede nel raggiungimento di prestazioni elettriche straordinarie: la precisione della regolazione della tensione può raggiungere ±0,5% o anche superiore.

Il suo tempo di risposta dinamica è veloce quanto il livello del millisecondo e, attraverso la schermatura multipla e il design a bassissima armonica, il tasso di distorsione della forma d'onda in uscita (THD) può essere soppresso al di sotto dell'1%, isolando efficacemente le interferenze della rete.

Il trasformatore ad alta precisione SBK integra una topologia di compensazione multistadio, garantendo la massima stabilità della tensione da vuoto a pieno carico. Il design affidabile di livello industriale e l'ampia adattabilità ambientale ne fanno un'apparecchiatura di potenza fondamentale per garantire il corretto funzionamento delle apparecchiature chiave nella produzione di semiconduttori, calibrazione metrologica, imaging medico di fascia alta, test di difesa e altri campi.

Come selezionare un trasformatore ad alta precisione SBK?

1. Determinare il carico e la capacità totale

Elenca tutte le apparecchiature di precisione alimentate dal trasformatore ad alta precisione SBK, come spettrometri, microscopi elettronici, standard di misurazione, alimentatori analogici con chip ADC/DAC di fascia alta, ecc.

Calcolare la capacità: sommare i valori VA a regime stazionario di tutti i carichi e riservare un margine sufficiente per i carichi induttivi (si consiglia che la capacità totale sia 1,3-1,5 volte la somma totale a regime). Assicurarsi di confermare che il modello standard del trasformatore ad alta precisione della serie SBK abbia questo livello di capacità.

2. Determinare la tensione e la frequenza

Tensione in ingresso: determinare in base alla rete elettrica in loco (ad esempio 220 V monofase, 380 V trifase).

Tensione di uscita: deve corrispondere esattamente alla tensione di ingresso nominale dell'apparecchiatura di carico (ad esempio 220 V ±0,5%).

Frequenza: 50Hz o 60Hz.

3. Confermare il metodo di installazione

Verifica se il trasformatore ad alta precisione SBK è installato in un rack, posizionato verticalmente o integrato in uno chassis personalizzato. Controllare le dimensioni esterne e il peso.

Condizioni di raffreddamento: il trasformatore ha un'efficienza elevata, ma sono ancora presenti perdite. Assicurarsi che il luogo di installazione abbia una buona ventilazione e, se necessario, riservare uno spazio per il raffreddamento ad aria forzata.

Parametri ambientali: verificare se la temperatura, l'umidità e la pulizia dell'ambiente di installazione rientrano nell'intervallo consentito specificato nella scheda tecnica del prodotto.

Guasti e protezione dei trasformatori ad alta precisione SBK

1. Stati anormali

Guasti interni: cortocircuiti tra fasi sugli avvolgimenti, cortocircuiti tra spire, guasti a terra monofase

Guasti esterni: cortocircuiti interfase sui conduttori, guasti a terra monofase degli isolatori passanti

2. Operazioni anomale

Sovracorrente causata da cortocircuiti interfase esterni

Sovracorrente e sovratensione del punto neutro causata da cortocircuiti esterni monofase a terra

Sovraccarico causato dal superamento della capacità nominale

3. Misure protettive per guasti interni

I guasti interni dei trasformatori ad alta precisione SBK generano archi elettrici e temperature elevate, che danneggiano rapidamente l'isolamento e gli avvolgimenti. La protezione principale è "intervento istantaneo".

Immediatamente (di solito <30ms) impartire istruzioni di intervento per interrompere tutte le alimentazioni sui lati di ingresso e uscita dei trasformatori ad alta precisione SBK. Questa è la protezione più fondamentale e veloce per proteggere il trasformatore stesso.

Il sensore Pt100 pre-sepolto nel punto caldo dell'avvolgimento dei trasformatori ad alta precisione SBK collabora con il controller di temperatura intelligente per avvisare quando la temperatura supera il limite e scattare quando viene raggiunta la temperatura pericolosa.

4. Misure protettive per guasti esterni

Quando la corrente di cortocircuito supera la soglia alta impostata, l'interruttore scatta istantaneamente (<100 ms), interrompendo rapidamente il grave cortocircuito vicino alla sorgente.

Monitorare la somma vettoriale delle correnti trifase (corrente a sequenza zero), rilevare in modo sensibile i guasti di messa a terra monofase di boccole o conduttori e attivare l'allarme o lo sgancio in base al valore impostato.

5. Misure protettive per operazioni anomale

Il sistema di stabilizzazione della tensione del trasformatore è la prima linea di difesa, ma quando il lato dell'alimentazione è anomalo, il dispositivo di protezione dovrebbe fungere da backup e scattare quando la tensione viene gravemente superata.
