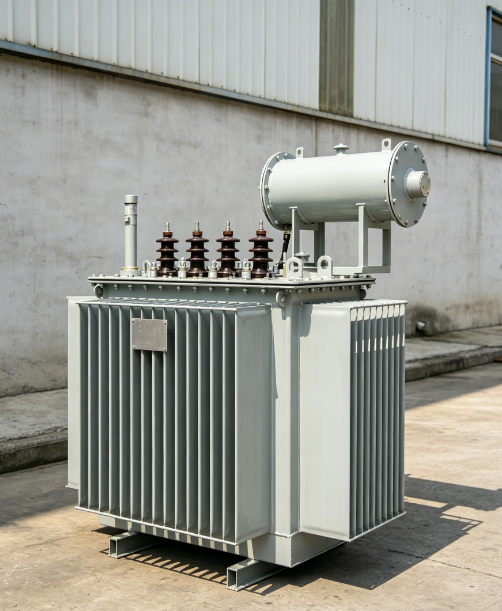

Cos'è un trasformatore di distribuzione in olio S13?

Un trasformatore S13 è un trasformatore di distribuzione trifase in bagno d'olio, comunemente utilizzato nei sistemi di distribuzione da 10 kV/0,4 kV. La sua funzione principale è semplice: ridurre l’elettricità ad alta tensione a elettricità a bassa tensione da utilizzare nelle fabbriche, nelle comunità residenziali e nei centri commerciali.

Tuttavia, differisce dai precedenti modelli S11 e S9: è più efficiente dal punto di vista energetico.

Questa "efficienza energetica" non si basa su una "modalità ecologica" ma su aggiornamenti della progettazione fisica:

Il nucleo di ferro utilizza lamiere di acciaio al silicio orientato laminate a freddo di qualità superiore.

Adotta un processo di impilamento dei giri completamente squadrato per un circuito magnetico più fluido.

La sua perdita a vuoto è in media inferiore del 20-30% rispetto a quella dei trasformatori di distribuzione in olio S11.

In breve, quando alimentato 24 ore al giorno, l'S13 consuma da solo molta meno energia.

Perché èil trasformatore di distribuzione in olio S13un "profitto dal risparmio"?

Le perdite del trasformatore rientrano in due categorie principali:

Perdita a vuoto (perdita del nucleo): si verifica finché il trasformatore è alimentato, indipendentemente dal carico, poiché il nucleo di ferro consuma energia. Questo è un "costo fisso".

Perdita di carico (perdita di rame): generata dal calore quando la corrente passa attraverso gli avvolgimenti sotto carico. Le perdite aumentano con carichi più pesanti.

L'S13 ottimizza entrambi i tipi di perdite.

Esempio

Per un trasformatore da 500kVA:

Trasformatore di distribuzione in olio S11: perdita a vuoto di ~960 W

Trasformatore di distribuzione in olio S13: perdita a vuoto di ~680W

Differenza: 280 W

Questo può sembrare trascurabile, ma calcoliamo: 280 W × 24 ore × 365 giorni = circa 2.452,8 kWh all'anno

Ad un prezzo industriale dell'elettricità di 0,8 yuan/kWh, si risparmiano quasi 1.962,24 yuan all'anno. Con una durata di servizio di 20-30 anni per un trasformatore, i risparmi aumentano in modo significativo.

Non si tratta solo di "piccoli risparmi": è sufficiente a finanziare un piccolo trasformatore per tutta la sua vita.

Dov'èil trasformatore di distribuzione in olio S13Adatto all'uso?

Caratteristiche tecniche: nessuna tecnologia sofisticata, solo prestazioni solide

Il trasformatore di distribuzione immerso in olio S13 non è un prodotto "all'avanguardia". I suoi vantaggi derivano da materiali migliori e da una lavorazione solida:

Nucleo di ferro: acciaio al silicio orientato laminato a freddo ad alta permeabilità, impilato con giunti a sovrapposizione completamente smussati. Bassa resistenza magnetica, basse perdite per correnti parassite.

Avvolgimenti – Rame puro standard (o alluminio ad alta purezza se richiesto). L'isolamento degli strati viene eseguito con attenzione, senza scorciatoie.

Olio isolante – Olio per trasformatori di buona qualità. Prima che lasci la fabbrica, ne testiamo la rigidità dielettrica, il contenuto di umidità e la perdita dielettrica.

Serbatoio – Radiatori corrugati o alettati, completamente sigillati e saldati. Resistente alle perdite e resistente alla corrosione.

Struttura opzionale completamente sigillata: sigilla l'olio dall'aria. Rallenta l'invecchiamento, riduce la manutenzione.

Questo non è un prodotto "abbastanza buono". È progettato per funzionare ininterrottamente per anni.

Cose fondamentali da considerare quando se ne seleziona uno

Capacità (kVA) – Somma tutta la potenza del carico, quindi lascia un margine di sicurezza del 30-50%. Non tagliarlo troppo stretto.

Rame contro alluminio – Il rame costa di più. L’alluminio costa meno. Se la tua attrezzatura funziona giorno e notte, scegli il rame.

Serbatoio completamente sigillato rispetto al serbatoio conservatore: completamente sigillato per un uso esterno e non presidiato esente da manutenzione; i serbatoi conservatori consentono l'osservazione del livello dell'olio per ispezioni regolari.

Grado di efficienza energetica: l'S13 soddisfa l'attuale efficienza energetica di Classe 1 tradizionale secondo i nuovi standard nazionali. Per perdite ancora più basse, considerare i trasformatori in S20 o in lega amorfa (costo più elevato).

Ambiente di installazione

I trasformatori immersi in olio funzionano bene all'aperto. Assicurati solo di occuparti di tre cose: impermeabilità, antifurto e ventilazione. Non limitarti a esporli e dimenticartene.

Un esempio del mondo reale

Un'industria tessile aveva due vecchi trasformatori S9 da 800 kVA in funzione da oltre dieci anni. La produzione non era cambiata molto, ma la bolletta elettrica continuava ad aumentare ogni anno.

Hanno analizzato i numeri: il passaggio ai trasformatori S13 da 800 kVA ridurrebbe la perdita di carico da circa 1.800 W (S9) a circa 800 W (S13). Si tratta di quasi 8.760 kWh risparmiati all'anno, solo grazie ai trasformatori inattivi.

Il direttore della fabbrica lo spiega semplicemente: "Dopo l'installazione dei nuovi trasformatori, i contatori elettrici girano più lentamente. I numeri parlano da soli".
