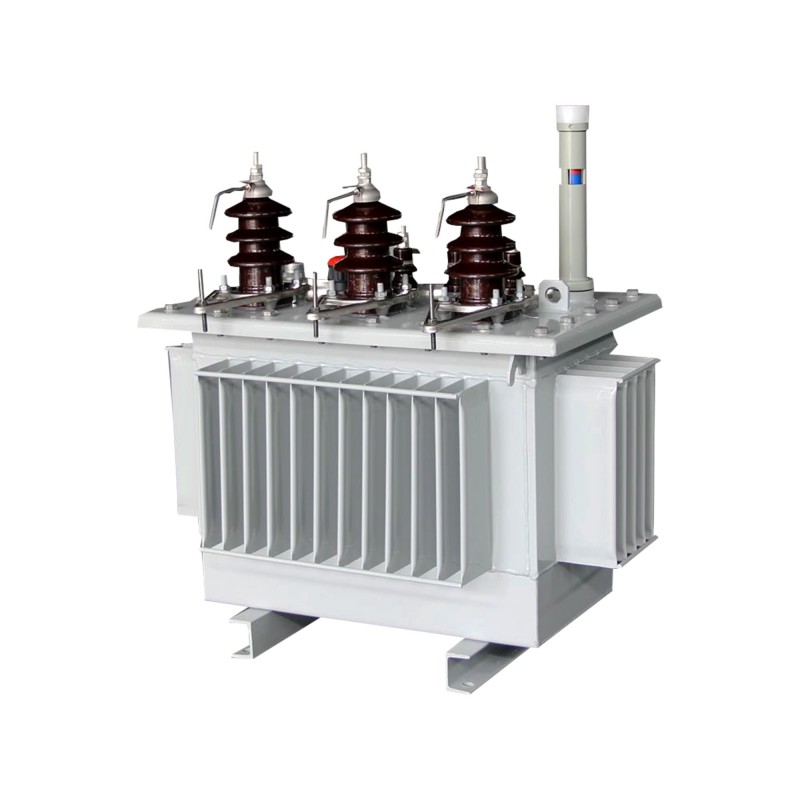

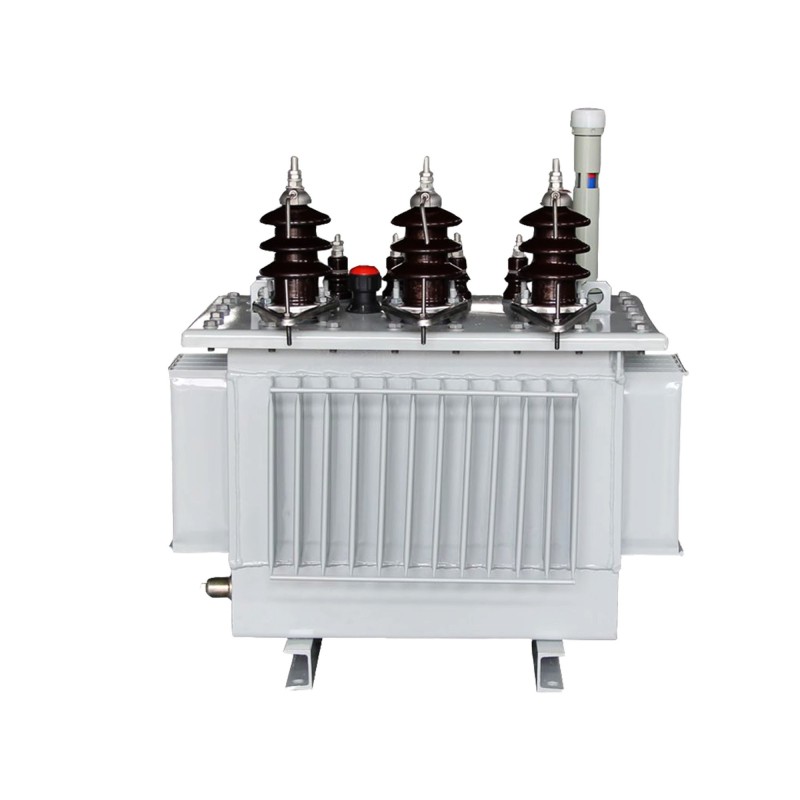

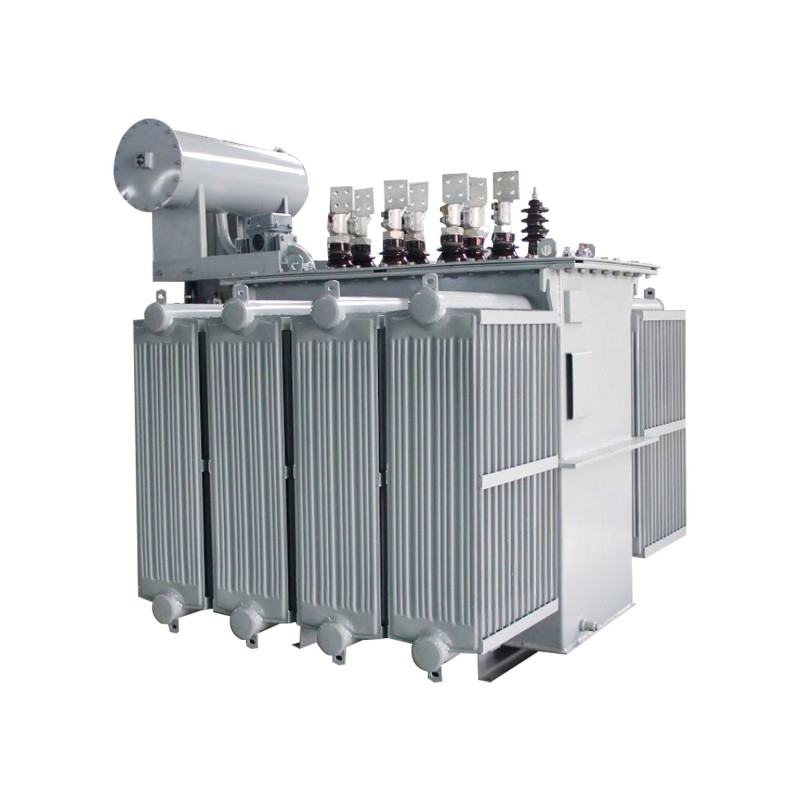

S13 Trasformatore di distribuzione a bagno d'olio

Il trasformatore di distribuzione di energia in bagno d'olio S13 è un trasformatore di distribuzione di energia in bagno d'olio trifase prodotto dalla fabbrica Yibaling.

Si tratta di un'apparecchiatura di alimentazione trifase che ha ottenuto importanti aggiornamenti delle prestazioni sulla base di una struttura tradizionale affidabile.



I vantaggi principali si riflettono in due miglioramenti mirati:

Il corpo del trasformatore di distribuzione di potenza immerso in olio S13 adotta una nuova struttura isolante e un design di rinforzo meccanico.

Ad esempio, migliorando il sistema di compressione degli avvolgimenti, utilizzando cuscinetti isolanti ad alta resistenza e adottando un metodo di fissaggio del cavo migliore, si migliora significativamente la stabilità del trasformatore di distribuzione di energia immerso in olio S13 quando sottoposto a improvvise correnti di cortocircuito, riducendo così il rischio di guasti e garantendo la resilienza del funzionamento della rete elettrica.

Il nucleo del nucleo di ferro del trasformatore di distribuzione dell'energia immerso in olio S13 è costituito da fogli di acciaio al silicio orientato a bassa perdita e di alta qualità laminati a freddo di acciaio al silicio orientato ad alta permeabilità magnetica (come 30ZH120 o materiali simili) ed è assemblato utilizzando un processo di giunzione smussata completa con giunto a gradini.

Questa combinazione riduce al minimo la resistenza magnetica e le perdite per correnti parassite nel nucleo di ferro, con conseguente riduzione significativa della perdita a vuoto (Po) e della perdita di carico (Pk) del trasformatore.

Profilo Aziendale

Condizioni di lavoro

1. Altitudine

Il design standard del trasformatore di distribuzione immerso in olio S13 è applicabile ad aree con un'altitudine non superiore a 1000 metri. Quando l'altitudine del luogo di installazione supera questo limite, a causa della rarefazione dell'aria, l'efficienza di dissipazione del calore diminuirà e la resistenza dell'isolamento esterno sarà ridotta.

In questo caso, la capacità deve essere ridotta in base agli standard nazionali di utilizzo e potrebbe essere necessario correggere la distanza di isolamento. In generale, per ogni 100 metri di aumento di altitudine, si consiglia di ridurre la capacità di carico continuo consigliata del trasformatore di circa lo 0,3-0,5%.

2. Temperatura ambiente

Le normali condizioni di temperatura ambiente operativa per il trasformatore di distribuzione immerso in olio S13 sono le seguenti:

Temperatura massima: +40℃. Questa temperatura è quella in un ambiente ombreggiato e ben ventilato, non la temperatura superficiale dell'apparecchiatura esposta alla luce solare diretta.

Temperatura media massima mensile: non superiore a +30℃.

Temperatura media annuale massima: non superiore a +20℃.

Temperatura minima esterna: non inferiore a -25℃. Nell'ambiente con la temperatura più bassa, è necessario garantire che l'olio isolante utilizzato per il trasformatore di distribuzione immerso in olio S13 abbia prestazioni corrispondenti a bassa temperatura (come un punto di congelamento inferiore alla temperatura ambiente) per garantire il normale avvio e circolazione.

Vantaggio fondamentale

Rispetto a prodotti simili sul mercato con le stesse specifiche, il vantaggio principale del trasformatore di distribuzione immerso in olio S13 risiede nel raggiungimento di un progresso sinergico nel livello di efficienza energetica, nell'economia dell'intero ciclo di vita e nell'affidabilità operativa.

1. Livello di efficienza energetica

Il trasformatore S13 raggiunge una riduzione del 25%-30% delle perdite a vuoto e una riduzione del 10%-15% delle perdite di carico rispetto al trasformatore di distribuzione a bagno d'olio S11, soddisfacendo pienamente lo standard nazionale di efficienza energetica di primo livello.

Inoltre, funziona in modo silenzioso, con un rumore controllato entro 45 decibel, e ha una maggiore capacità di sovraccarico e resistenza agli urti anti-cortocircuito.

Inoltre, il serbatoio dell'olio completamente sigillato e il migliore sistema di isolamento facilitano la manutenzione e prolungano la durata.

2. Prestazioni ad alto costo

Per i clienti ciò significa direttamente un risparmio sui costi dell’energia elettrica. Prendendo come esempio un trasformatore da 1000 kVA comunemente utilizzato, il trasformatore di distribuzione immerso in olio S13 può risparmiare circa 12.000 kWh di elettricità all'anno.

3. Prestazioni in fase di esecuzione

Allo stesso tempo, il design è molto pratico:

Struttura compatta, alto livello di protezione (IP55), in grado di funzionare stabilmente in spazi con spazio limitato, ambienti speciali di centrali elettriche di nuova energia o zone costiere umide.

L'olio è ecologico e sicuro ed è dotato di doppia protezione dalla pressione e protezione dal gas.

Domande frequenti

D: Rispetto ai modelli precedenti (come i trasformatori di distribuzione immersi in olio S9, S11), quali sono l'efficienza energetica principale e i vantaggi economici del trasformatore di distribuzione immerso in olio S13?

R: Il vantaggio principale risiede nella progettazione avanzata del nucleo e nel miglioramento dell'efficienza energetica. Il trasformatore di distribuzione immerso in olio S13 utilizza lamiere di acciaio al silicio orientato laminate a freddo di alta qualità e una struttura a giunto obliquo completo, riducendo significativamente le correnti parassite e le perdite per isteresi magnetica nel circuito magnetico.

Nello specifico, la sua perdita a vuoto (P0) è in media ridotta di circa il 20-30% rispetto al trasformatore di distribuzione immerso in olio S11, e la sua perdita di carico (Pk) è in media ridotta di circa il 15-20%.

From an economic perspective, this leads to a better total cost of ownership (TCO). Sebbene il costo di acquisto iniziale sia leggermente più elevato, i costi di perdita di energia notevolmente ridotti durante l’intero ciclo di vita del trasformatore (in genere 20 anni o più) possono spesso essere recuperati entro pochi anni, rendendo l’uso a lungo termine più conveniente.
