Cosa fa effettivamente un trasformatore di isolamento SG?

2026-05-29 0 Lasciami un messaggio

Una sola parola: isolare.

Non esiste un collegamento elettrico diretto tra il lato di ingresso (primario) e il lato di uscita (secondario). L'energia passa attraverso un campo magnetico, senza fili coinvolti.

Ciò ti offre due vantaggi reali:

1. Sicurezza

Se qualcosa va storto sul lato primario – una perdita, una sovratensione, una cattiva messa a terra – tutto si ferma lì. Non raggiunge il lato secondario. E quando tocchi un circuito secondario, non sei connesso alla terra della rete. Ciò significa un rischio molto più basso di rimanere scioccati.

2. Energia più pulita

La maggior parte dei rifiuti presenti sulla rete – rumore ad alta frequenza, armoniche, picchi di tensione – vengono bloccati dal trasformatore di isolamento. Ciò che esce dal lato secondario è semplicemente più pulito. E una potenza più pulita significa che la tua attrezzatura è più stabile e meno instabile.

Non è progettato per la regolazione della tensione, né il suo scopo principale è la trasformazione della tensione (sebbene possa svolgere questa funzione). Il suo compito fondamentale è l'isolamento.

Applicazioni chiave perTrasformatori di isolamento SG

Scenario applicativo	Rmotivo per richiedere l'isolamento
Strumenti di precisione e attrezzature da laboratorio	L'interferenza della rete causa dati di misurazione fluttuanti e risultati sperimentali distorti
Dispositivi medici	Una corrente di dispersione estremamente bassa è un requisito fondamentale e l'isolamento è essenziale
PLC e sistemi di controllo industriale	Anti-interferenza e prevenzione di malfunzionamenti
Alimentatori per manutenzione e prese di servizio	Fornisce sicurezza intrinseca quando il personale tocca i circuiti
Abbinamento dell'attrezzatura importata	Le apparecchiature estranee hanno severi requisiti di sistema di messa a terra; l'isolamento migliora la compatibilità
Sistemi audio e video	Elimina il ronzio CA causato dai loop di terra

Differenze traTrasformatori di isolamento SGe trasformatori ordinari

Elemento di confronto	Trasformatore ordinario	Trasformatore di isolamento SG
Collegamento elettrico primario-secondario	Collegamento esistente (autotrasformatore) o parziale	Completamente isolato, nessuna connessione diretta
Livello di sicurezza	Standard	Alto (bassa corrente di dispersione, protezione da scosse elettriche)
Capacità anti-interferenza	Standard	Forte (sopprime le interferenze di modo comune)
Scenari applicativi	Distribuzione generale dell'energia e trasformazione della tensione	Attrezzatura di precisione e alimentazione sicura
Prezzo	Inferiore	Leggermente più alto (più materiali, lavorazione più rigorosa)

Un trasformatore di isolamento SG non è "onnipotente", ma è insostituibile in scenari che richiedono prestazioni di sicurezza e anti-interferenza.

Caratteristiche Tecniche: Semplice Ma Robusto

Caratteristiche principali diTrasformatori di isolamento SG:

Avvolgimenti in rame puro: eccellente conduttività, bassa generazione di calore e lunga durata. Gli avvolgimenti in alluminio costano meno. Ma per un trasformatore di isolamento? Il rame è la scommessa più sicura. Più affidabile nel lungo periodo.

Acciaio al silicio ad alta permeabilità: basse perdite, bassa rumorosità, basso aumento di temperatura. Funziona semplicemente più fresco e silenzioso.

Isolamento primario secondario completo: questo è un vero isolamento, non un autotrasformatore. Classe di isolamento tipica: Classe F (155°C) o Classe H (180°C). Ampio margine.

Schermo elettrostatico (opzionale) – Uno strato di lamina di rame tra primario e secondario, collegato a terra. Abbatte ulteriormente il rumore ad alta frequenza. Vale la pena aggiungerlo se hai inverter o grandi motori nelle vicinanze.

Impregnazione sotto vuoto: le bobine vengono immerse nella vernice sotto vuoto e pressione. Ciò li sigilla contro umidità, polvere e vibrazioni. Nessuna scorciatoia.

Custodia in metallo: da IP20 a IP54, a voi la scelta. Al chiuso o all'aperto, resisterà.

Alcune cose a cui pensare quando ne scegli uno

Capacità (kVA) – Somma tutti i carichi, quindi aggiungine altri 20-30%. Non tagliarlo vicino.

Voltaggio in ingresso/uscita: il voltaggio in ingresso corrisponde a quello di cui ha bisogno la tua attrezzatura? In caso contrario, un trasformatore di isolamento può svolgere entrambi i compiti: trasformare e isolare.

Schermatura o no: se ti trovi in un ambiente rumoroso (VFD, motori di grandi dimensioni, apparecchiature RF), procurati uno schermo elettrostatico. Ne vale la pena.

Dove va – Al chiuso? IP20/IP22 va bene. All'aperto, bagnato o polveroso? Passa a IP54 o superiore.

Monofase o trifase: dipende interamente da cosa stai alimentando. Non indovinare. Controlla i tuoi carichi.

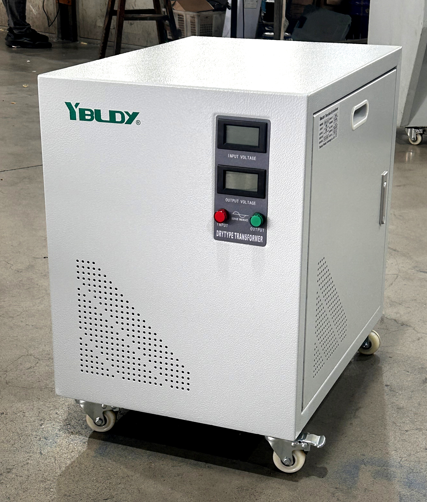

SG isolation transformers
