Cos'è un trasformatore di distribuzione S11 e perché è importante?

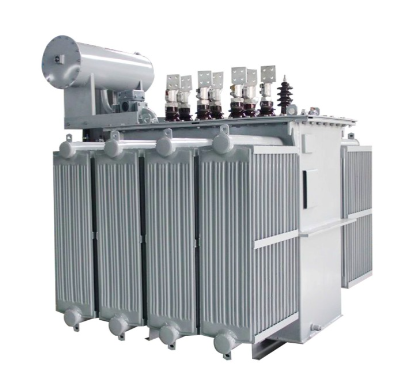

Un trasformatore di distribuzione S11 è un trasformatore di distribuzione trifase immerso in olio progettato per ridurre la potenza a media tensione, in genere 10 kV o 6 kV, ai livelli di bassa tensione utilizzati da fabbriche, edifici e comunità. Disponibile sia nella versione completamente sigillata che con serbatoio conservatore, è un aggiornamento diretto della precedente serie S9, che offre perdite inferiori e una migliore economia operativa.

Cosa rende l'S11 diverso dai modelli precedenti?

Rispetto alla serie S9, la S11 riduce la perdita a vuoto di circa il 30% e la corrente a vuoto del 50%–70%. Non si tratta di un miglioramento da poco: si tratta di una differenza significativa nei costi operativi, giorno dopo giorno, anno dopo anno.

Perché è importante?

Perché i trasformatori non dormono. Funzionano 24 ore su 24, 7 giorni su 7, 365 giorni all'anno. Un trasformatore che spreca meno energia quando è al minimo fa risparmiare denaro ogni singolo giorno. Nel corso di una durata di servizio compresa tra 20 e 30 anni, tali risparmi ammontano a una cifra notevole.

In breve: l'S11 offre l'affidabilità di un trasformatore immerso in olio con un'efficienza significativamente migliore rispetto ai modelli che ha sostituito.

Come unTrasformatore di distribuzione S11Funziona

Il principio di funzionamento è l'induzione elettromagnetica, lo stesso di qualsiasi trasformatore, ma l'S11 presenta numerosi miglioramenti progettuali che ne aumentano l'efficienza e l'affidabilità.

Passaggio 1: il nucleo

Il nucleo è realizzato in acciaio al silicio a grani orientati laminato a freddo di alta qualità, assemblato con una struttura con giunto a sovrapposizione completamente smussato a 45°. Questo design riduce al minimo la resistenza magnetica e le perdite di correnti parassite. Alcuni modelli utilizzano un nucleo avvolto costruito con attrezzature specializzate, creando un circuito magnetico chiuso senza giunti di testa, che riduce ulteriormente le perdite e il rumore.

Passaggio 2: gli avvolgimenti

Il trasformatore utilizza avvolgimenti in rame con isolamento migliorato e materiali della parte attiva. La struttura di supporto della bobina è progettata per un'elevata stabilità, migliorando l'affidabilità operativa.

Passaggio 3: il serbatoio sigillato

Invece di un tradizionale serbatoio di conservazione, molti modelli S11 utilizzano un serbatoio dell'olio ondulato con struttura completamente sigillata. Le ondulazioni si espandono e si contraggono con le variazioni di temperatura dell'olio, compensando automaticamente la variazione di volume. Ciò significa che l'olio è permanentemente sigillato e lontano dall'aria, impedendo l'ingresso di umidità e rallentando l'ossidazione dell'olio.

Passaggio 4: raffreddamento

Il raffreddamento è ONAN: Oil Natural Air Natural. Nessun ventilatore, nessuna pompa, nessuna parte mobile aggiuntiva. Il trasformatore si affida alla convezione naturale attraverso le pareti corrugate del serbatoio per dissipare il calore.

Il risultato: un trasformatore che funziona in modo efficiente, rimane sigillato e richiede una manutenzione minima.

Tipi comuni e valori nominali dei trasformatori S11

La serie S11 è disponibile in un'ampia gamma di capacità, tipicamente da 10 kVA fino a 2500 kVA.

PerchéTrasformatori di distribuzione S11Questione

Perché un trasformatore che spreca meno energia e dura di più è un trasformatore che fa risparmiare.

Ecco cosa rende l’S11 una scelta solida per le reti di distribuzione:

1. Ridotta perdita di carico

Il nucleo step lap e l'acciaio al silicio di alta qualità riducono la perdita di carico di circa il 30% rispetto alla serie S9. Per un trasformatore in funzione 24 ore su 24, 7 giorni su 7, si tratta di un risparmio reale e misurabile.

2. Corrente a vuoto ridotta

La corrente a vuoto viene ridotta del 50%–70%, migliorando il fattore di potenza e riducendo le perdite a monte.

3. Costruzione completamente sigillata

Il serbatoio corrugato è completamente sigillato: senza sfiato, senza conservatore. L'olio non entra in contatto con l'aria, il che significa che l'olio isolante invecchia più lentamente, preservando la sua rigidità dielettrica per tutta la vita del trasformatore.

4. Riduzione del rumore

I livelli di rumore sono ridotti di 5-10 dB rispetto ai modelli precedenti, rendendo l'S11 più adatto per l'installazione in prossimità di aree residenziali.

5. Lunga durata

Poiché l'olio è protetto dall'aria e dall'umidità, il sistema di isolamento del trasformatore si degrada più lentamente. L'S11 è progettato per 20-30 anni di servizio con una manutenzione minima.

6. Manutenzione ridotta

Nessun campionamento dell'olio, nessun rabbocco, nessuna manutenzione del conservatore. Il design completamente sigillato fa sì che la manutenzione ordinaria sia in gran parte limitata alla pulizia esterna e all'ispezione periodica.

7. Ampia gamma di applicazioni

I trasformatori S11 sono adatti per fabbriche, miniere, impianti petrolchimici, distribuzione industriale e agricola e applicazioni di energia e illuminazione.

Scegliere il trasformatore S11 giusto

La scelta di un trasformatore S11 richiede capacità, tensione e condizioni ambientali adeguate alla propria applicazione.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Applicare un margine di sicurezza, in genere del 20-30%, per l'espansione futura.

Potenze standard S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Passaggio 2: specificare le tensioni primarie e secondarie

Passaggio 3: scegli il gruppo di connessione

Dyn11: consigliato per la maggior parte delle applicazioni. La connessione ad alta tensione delta fornisce un percorso per le correnti armoniche e migliora la capacità di cortocircuito.

Yyn0: più semplice, ma meno adatto a carichi sbilanciati.

Passaggio 4: verificare l'ambiente di installazione

Passaggio 5: considerare il tipo di serbatoio

Completamente sigillato (serbatoio corrugato): consigliato per la maggior parte delle applicazioni. Nessun contatto olio-aria, invecchiamento dell'olio più lento, manutenzione minima.

Serbatoio conservatore: design tradizionale con conservatore dell'olio e sfiato. Richiede controlli periodici del livello dell'olio e manutenzione.

Passaggio 6: verificare gli accessori di protezione

Per le applicazioni critiche, considerare:

Relè gas e dispositivo di limitazione della pressione (per unità più grandi)

Monitor della temperatura con contatti di allarme remoto

Relè Buchholz per il rilevamento dei guasti

Considerazioni finali

Il trasformatore di distribuzione immerso in olio S11 rappresenta un significativo miglioramento dell'efficienza rispetto ai precedenti modelli S9 e S10. Senza perdita di carico ridotta di circa il 30% e senza corrente di carico ridotta del 50%-70%, offre costi operativi inferiori e una migliore affidabilità rispetto ai modelli che ha sostituito.

Ciò che rende l'S11 particolarmente pratico è la sua struttura completamente sigillata. Isolando l'olio dall'aria e dall'umidità, il design del serbatoio sigillato rallenta l'invecchiamento dell'olio, prolunga la durata dell'isolamento ed elimina virtualmente la manutenzione ordinaria. Per le installazioni esterne in luoghi remoti, questo rappresenta un vantaggio significativo.

L'S11 non è il trasformatore più recente sul mercato. È stato sostituito in termini di efficienza da S13, S20 e modelli più recenti. Ma rimane uno strumento collaudato, affidabile ed economicamente vantaggioso per milioni di installazioni in tutto il mondo.

Per i progetti in cui il budget e l'affidabilità sono entrambi importanti, ad esempio l'aggiornamento di un vecchio trasformatore, la sostituzione di un'unità guasta o la costruzione di una nuova rete di distribuzione con vincoli di costo realistici, l'S11 è ancora una scelta solida e sensata.

Non ha le perdite più basse di qualsiasi trasformatore mai realizzato. Ma ha perdite significativamente inferiori rispetto all’S9 che ha sostituito e questa differenza si nota sulla bolletta elettrica, mese dopo mese, anno dopo anno.
