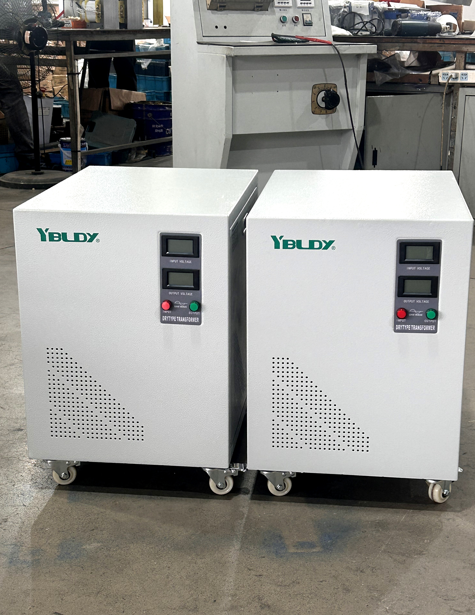

Cos’è un trasformatore di potenza SG e perché ne hai bisogno?

UNTrasformatore di potenza SGè un trasformatore di isolamento trifase a secco: un dispositivo che aumenta o diminuisce la tensione, isola l'apparecchiatura dalla rete e ripulisce l'alimentazione lungo il percorso.

Sembra tecnico. Ma ecco cosa significa in realtà: se hai mai acquistato un pezzo di attrezzatura dall’estero, solo per scoprire che funziona a 220 V mentre il tuo negozio ha 380 V, conosci già il problema. Il trasformatore SG è la soluzione.

Si trova tra l'alimentazione di rete e l'attrezzatura. Converte la tensione in ciò di cui la tua macchina ha effettivamente bisogno e impedisce a sovratensioni, armoniche e rumore di fondo di raggiungere i tuoi costosi dispositivi.

In parole povere: fa sì che le apparecchiature straniere si sentano a casa nella vostra rete elettrica.

Come funziona

Il principio è semplice: induzione elettromagnetica. Avvolgimenti primari e secondari, nessun collegamento elettrico diretto, trasferimento di potenza attraverso un campo magnetico.

Ma il trasformatore SG presenta alcuni tocchi di design che lo rendono più adatto alle condizioni industriali del mondo reale:

Il nucleo è costituito da lamiere di acciaio al silicio laminate a freddo, impilate secondo una disposizione a gradini. Ciò riduce la perdita di energia e mantiene il trasformatore freddo.

Gli avvolgimenti utilizzano rame ad alta purezza, con isolamento di Classe H (temperatura nominale di 180°C). Ciò significa che può gestire carichi pesanti continui senza cucinarsi.

La costruzione è di tipo a secco: senza olio, senza perdite, senza rischio di incendio. Puoi installarlo all'interno, negli armadietti di controllo o proprio accanto alle apparecchiature che alimenta.

Gli extra opzionali includono la schermatura elettrostatica (riduce il rumore elettrico), il raffreddamento ad aria forzata (per una maggiore potenza) e involucri protettivi (per ambienti polverosi o umidi).

Il risultato: un trasformatore che funziona silenziosamente, spreca poca energia e non necessita di molta manutenzione.

Valutazioni e configurazioni comuni

I trasformatori SG sono disponibili da 300VA fino a 3000kVA. Ciò copre tutto, da un piccolo pannello di controllo a un intero stabilimento.

Combinazioni tipiche di tensione:

Il trasformatore può anche essere costruito con più prese sul lato primario, in modo da poter regolare le variazioni della tensione di linea senza sostituire l'intera unità. Tensioni di ingresso e uscita, gruppo di connessione (Dyn11, Yyn0, ecc.) e se viene fornito con un involucro: tutto può essere personalizzato per adattarsi alla tua configurazione specifica.

PerchéTrasformatori di potenza SGVale la pena investire

1. Conversione di tensione senza compromessi

Questo è quello ovvio. Il trasformatore SG prende tutta la tensione che hai e la trasforma in qualunque tensione abbia bisogno della tua attrezzatura. Nessun compromesso, nessuna soluzione alternativa.

2. Isolamento elettrico

Poiché gli avvolgimenti primario e secondario sono completamente separati, il trasformatore impedisce a sovratensioni, armoniche e guasti a terra di raggiungere l'apparecchiatura. Non si tratta solo di protezione: si tratta di far durare più a lungo la tua attrezzatura.

3. Riduzione del rumore

Gli ambienti industriali sono pieni di rumore elettrico: VFD, contattori e alimentatori a commutazione pompano tutti i rifiuti sulla linea. Il trasformatore SG filtra gran parte di quel rumore prima che raggiunga i componenti elettronici sensibili.

4. Nessun olio, nessuna perdita, nessun rischio di incendio

Il design a secco significa che non c'è olio da testare, né olio da rabboccare, né perdite di olio in tutta la fabbrica. Puoi installarlo all'interno, negli armadietti di controllo o ovunque l'olio rappresenti un problema.

5. Lunga durata

Senza parti mobili e con una manutenzione minima, un trasformatore SG ben costruito può facilmente durare più a lungo dell'apparecchiatura che alimenta. L'isolamento di Classe H è valutato per 180°C, quindi non si rompe in condizioni operative normali.

6. Personalizzabile

Hai bisogno di una tensione specifica? Desideri un gruppo di connessione diverso? Hai bisogno di una custodia IP54 per un ambiente polveroso? Il trasformatore SG può essere costruito secondo le vostre precise esigenze.

DoveTrasformatori di potenza SGSono usati

La serie SG è presente in molti posti, non solo nelle fabbriche:

Il trasformatore SG non è il componente più appariscente in nessuno di questi sistemi. Ma prova a eseguirli senza di essa e lo saprai abbastanza rapidamente.

Come scegliere quello giusto

Passaggio 1: calcola il tuo carico

Somma il consumo energetico di tutto ciò che il trasformatore alimenterà. Includi le correnti di avvio per motori e compressori: possono assorbire da tre a cinque volte la loro corrente di funzionamento. Applicare un margine di sicurezza del 20-30% per l'espansione futura.

Le potenze standard SG partono da 300 VA e salgono da lì.

Passaggio 2: controlla le tensioni

Passaggio 3: considerare l'ambiente

Passaggio 4: decidi gli extra

Schermo elettrostatico: vale la pena aggiungerlo se hai VFD o dispositivi elettronici sensibili nelle vicinanze.

Rubinetti: utili se la tensione di alimentazione tende a variare.

Custodia: protegge da polvere, umidità e contatti accidentali.

Alcune cose da tenere a mente

Non è uno stabilizzatore di tensione. Il trasformatore SG modifica la tensione, ma non la regola. Se la tensione di ingresso oscilla su e giù, l'uscita oscilla con essa. Per griglie instabili, abbinarlo ad uno stabilizzatore.

Non è un UPS. Quando viene a mancare la corrente, si spegne anche il trasformatore. Non ha batterie.

È costruito per durare. Senza parti mobili, il trasformatore SG è progettato per decenni di servizio continuo. Il design senza olio implica una manutenzione minima: è sufficiente mantenerlo pulito e controllare occasionalmente i collegamenti.

Considerazioni finali

Il trasformatore di alimentazione SG non è lussuoso. Non ha un touchscreen o una connessione wireless. Non fa notizia né vince premi di design.

Ma fa qualcosa di essenziale: fa funzionare la tua attrezzatura sulla tua potenza.

Se utilizzi macchine importate, il trasformatore SG è ciò che si frappone tra loro e la rete locale. Converte la tensione, elimina il rumore e isola il carico dalle sovratensioni che altrimenti ne ridurrebbero la durata.

Non è la star dello spettacolo. È il palcoscenico che rende possibile lo spettacolo.
