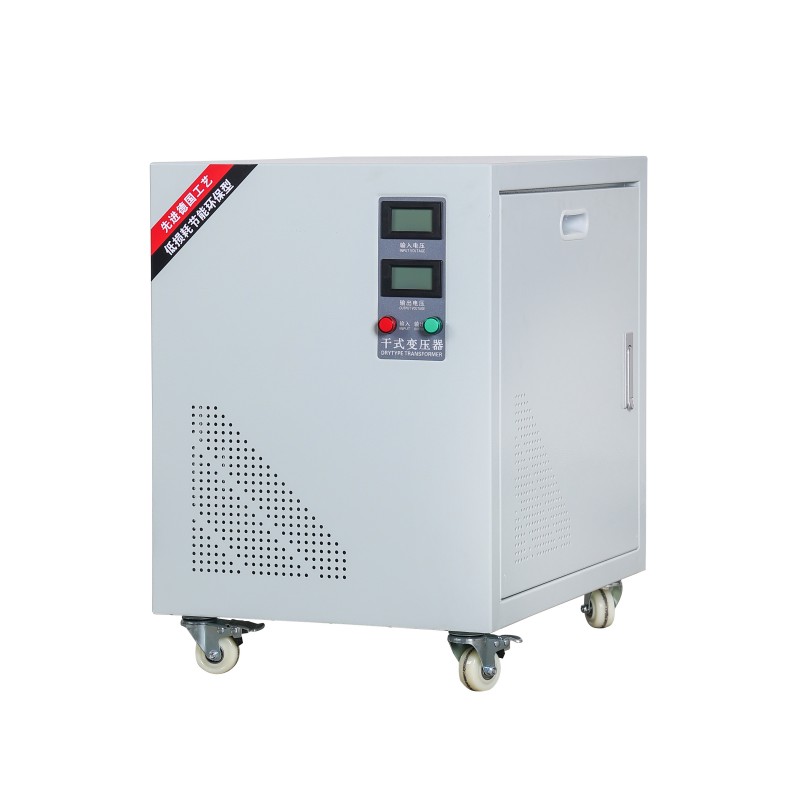

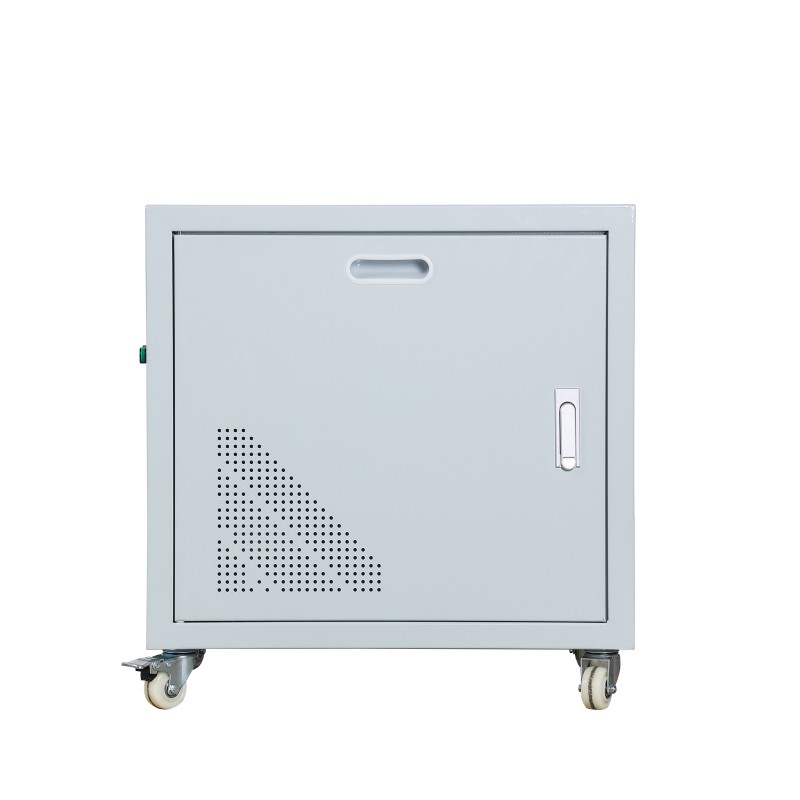

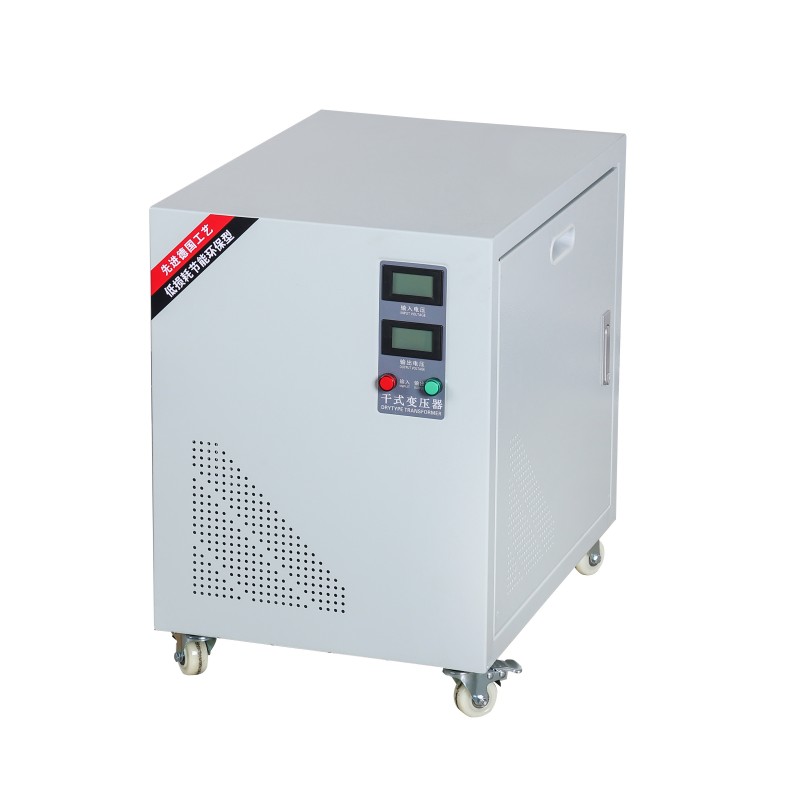

Trasformatore di isolamento SG

Il trasformatore di isolamento SG è adatto a vari circuiti CA funzionanti nell'intervallo di frequenza di 50-60 Hz e con una tensione nominale non superiore a 660 V.

Applicazioni del prodotto

Grazie alle sue eccezionali prestazioni di isolamento elettrico e affidabilità di sicurezza, il prodotto di Yibaling Factory è stato ampiamente utilizzato in diversi campi industriali critici.

Supporto per apparecchiature di precisione importate: Il trasformatore di isolamento SG fornisce un isolamento dell'alimentazione e una conversione di tensione sicuri e compatibili per apparecchiature avanzate provenienti da paesi con sistemi di tensione diversi, eliminando efficacemente interferenze e rischi causati da potenziali differenze di potenziale elettrico.

Dispositivi raddrizzatori, azionamenti a frequenza variabile e sistemi elettronici di potenza: Può ottenere l'isolamento elettrico tra il circuito principale e il circuito di controllo, proteggendo i componenti sensibili e migliorando la capacità anti-interferenza e la sicurezza operativa del sistema.

Le nostre soluzioni personalizzate

Per soddisfare le diverse esigenze degli utenti, offriamo soluzioni personalizzate altamente flessibili:

Personalizzazione flessibile della tensione: In base ai requisiti effettivi, la personalizzazione di qualsiasi ragionevole combinazione di tensione di ingresso e di uscita consente al trasformatore di adattarsi ai diversi standard di rete globali.

Gruppo di connessione e rubinetti: Sono forniti più gruppi di connessione (come Yyn0, Dyn11, ecc.) ed è possibile aggiungere ulteriori prese di regolazione della tensione sul lato di ingresso o di uscita per una comoda regolazione e adattamento della tensione.

Allocazione della capacità di avvolgimento: Il trasformatore di isolamento SG supporta progetti a doppio o multi-avvolgimento, con ciascuna capacità di avvolgimento allocata in modo indipendente per soddisfare requisiti complessi per l'alimentazione simultanea di più livelli di tensione e carichi.

Design speciale secondario: Per carichi monofase possono essere forniti avvolgimenti secondari monofase indipendenti;

Per le applicazioni del circuito raddrizzatore, il design dell'avvolgimento può essere ottimizzato (ad esempio aggiungendo avvolgimenti con sfasamento, reattori di bilanciamento, ecc.) per sopprimere le armoniche e migliorare la forma d'onda della corrente.

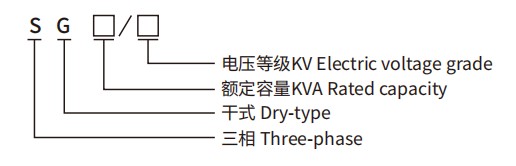

Modello e suo significato

Vantaggio fondamentale

Rispetto a molti prodotti simili sul mercato, il nostro trasformatore di isolamento SG si distingue per il fatto che fin dall'inizio della sua ricerca e sviluppo. Yibaling ha aderito a un approccio sistematico e ha costantemente dato priorità all'affidabilità e alla durata in ogni aspetto del prodotto.

In termini di progettazione specifica, utilizziamo una schermatura elettromagnetica a tre strati e un sistema di isolamento impregnato sotto vuoto. Di conseguenza, le perdite a vuoto e a carico dei nostri prodotti sono inferiori dal 20% al 30% rispetto a quelle di alcuni prodotti inferiori e hanno anche una forte capacità di funzionamento con sovraccarico a breve termine.

Per luoghi con requisiti particolarmente elevati, come ospedali e ambienti estremi all'aperto, abbiamo apportato ottimizzazioni dedicate:

Ad esempio, per i trasformatori utilizzati in ambienti medici, abbiamo migliorato le loro capacità anti-interferenza per garantire che, anche in caso di guasto di un singolo punto, l'alimentazione elettrica alle apparecchiature mediche critiche possa essere mantenuta senza mettere in pericolo i pazienti e il personale medico.

Dall'approvvigionamento delle materie prime alla spedizione del prodotto, manteniamo uno stretto controllo su ogni fase. Disponiamo di catene di fornitura dedicate per materiali principali come lamiere di acciaio al silicio e fili di rame e ogni trasformatore viene sottoposto a test rigorosi, inclusi test di scarica parziale, prima di lasciare la fabbrica.

Insieme a oltre 3.000 casi applicativi reali, il nostro team di ingegneri ha una chiara comprensione di dove potrebbero verificarsi i problemi e ha apportato di conseguenza miglioramenti alla progettazione. Ciò ha conferito all'apparecchiatura un vantaggio in termini di anti-interferenza e costi di utilizzo a lungo termine.

Domande frequenti

D: Cos'è un trasformatore di isolamento SG? In cosa differisce da un comune trasformatore di accoppiamento automatico?

R: Il trasformatore di isolamento SG è un trasformatore a due avvolgimenti. L'avvolgimento primario (ingresso) e l'avvolgimento secondario (uscita) sono elettricamente isolati l'uno dall'altro, senza alcun collegamento elettrico diretto. L'energia viene trasferita attraverso l'induzione elettromagnetica. Questo è fondamentalmente diverso da un trasformatore ad accoppiamento automatico (dove l'ingresso e l'uscita condividono parte dell'avvolgimento).

Differenze chiave:

Sicurezza: Il trasformatore di isolamento SG può prevenire efficacemente il rischio che il lato secondario diventi elettrizzato a causa di un guasto a terra sul lato primario o di una scossa elettrica, fornendo una maggiore protezione di sicurezza elettrica.

Anti-interferenza: Il trasformatore di isolamento SG può bloccare il circuito di terra, sopprimere il rumore di modo comune e le interferenze ad alta frequenza e fornire un'alimentazione più pura per il carico.

Corrispondenza della tensione: Realizza principalmente la trasformazione della tensione e l'isolamento elettrico e non ha una funzione di stabilizzazione automatica della tensione (a meno che non venga personalizzato un modello speciale).

D: Quando si sceglie un trasformatore di isolamento SG, quali parametri chiave dovrebbero essere considerati?

R: I parametri principali includono:

Capacità nominale (kVA): Selezionare in base alla potenza totale di tutti i carichi con un certo margine (consigliato 20-30%).

Tensione di ingresso/uscita: Definire chiaramente la tensione di rete e la tensione dell'apparecchiatura richiesta.

Frequenza (Hz): La serie SG è solitamente compatibile con 50/60 Hz.

Classe di isolamento: Determina la resistenza al calore e l'affidabilità di funzionamento a lungo termine del trasformatore, i tipi comuni sono classe B, classe F o classe H.

Gruppo di connessione: Come I/I monofase, Dyn11 trifase, ecc., deve corrispondere al sistema.

Requisiti personalizzati: se sono necessari una presa, un multiavvolgimento, uno strato schermante speciale, ecc.
