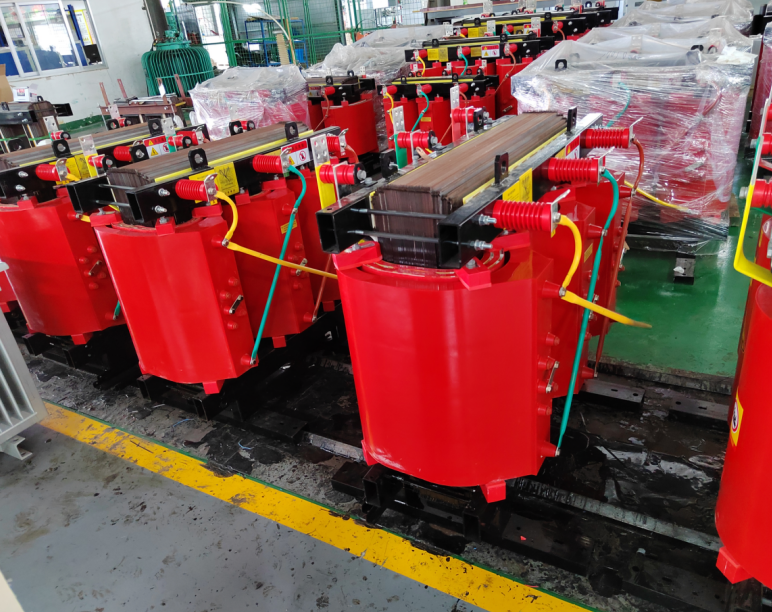

Cos'è il trasformatore a secco SCB10？

Un trasformatore a secco SCB10 è un trasformatore trifase in resina epossidica progettato per applicazioni interne in cui la sicurezza antincendio e le preoccupazioni ambientali sono fondamentali. La designazione "SCB" ti dice di cosa si tratta: S per trifase, C per resina colata (epossidica) e B per avvolgimenti in lamina sul lato a bassa tensione. Il "10" è il codice delle prestazioni: una generazione che, al momento della sua introduzione, ha rappresentato un significativo passo avanti in termini di efficienza.

A differenza dei trasformatori immersi in olio che si affidano all'olio minerale infiammabile per l'isolamento e il raffreddamento, l'SCB10 utilizza resina epossidica solida per incapsulare i suoi avvolgimenti. Nessun olio significa nessun rischio di incendio, nessun rischio di perdite e nessuna manutenzione dell'olio. Funziona in modo pulito, silenzioso e sicuro, proprio nel mezzo di un edificio, se necessario.

Perché è importante?

Perché gli edifici moderni – ospedali, data center, centri commerciali, aeroporti – hanno severi requisiti di sicurezza antincendio. Un trasformatore riempito d'olio nel seminterrato rappresenta un pericolo di incendio che richiede un contenimento e una soppressione dell'incendio speciali. Un trasformatore a secco come l'SCB10 può essere installato senza queste precauzioni aggiuntive. È ignifugo, autoestinguente e non rilascia gas tossici sotto stress termico.

In breve: mette il trasformatore dove si trova il carico, senza rischio di incendio.

Come unTrasformatore a secco SCB10Funziona

Il principio di funzionamento è lo stesso di qualsiasi trasformatore: induzione elettromagnetica. Ma la costruzione è fondamentalmente diversa.

Passaggio 1: il nucleo

Il nucleo magnetico è realizzato in acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità, assemblato con giunti a gradino per ridurre al minimo le perdite a vuoto e il rumore. Il nucleo è fissato con una struttura a piastre che elimina il rischio di scarico verso i bulloni passanti.

Passaggio 2: avvolgimento ad alta tensione

L'avvolgimento ad alta tensione utilizza filo rettangolare smaltato di classe H (180°C), avvolto in una configurazione cilindrica segmentata. Questo design offre una migliore distribuzione della tensione e una maggiore capacità di resistenza agli impulsi. L'avvolgimento viene poi colato in resina epossidica con carica minerale sotto vuoto. Il riempitivo migliora la dissipazione del calore e la resistenza meccanica riducendo al contempo il coefficiente di dilatazione termica della resina.

Passaggio 3: avvolgimento a bassa tensione

L'avvolgimento a bassa tensione utilizza una struttura avvolta in un foglio. La lamina di rame viene avvolta con isolamento tra gli strati, quindi sigillata all'estremità con resina epossidica. Questa struttura offre un'eccellente capacità di resistenza al cortocircuito poiché l'ampia superficie della lamina distribuisce la corrente in modo uniforme e dissipa il calore in modo efficace.

Passaggio 4: incapsulamento

Entrambi gli avvolgimenti sono fusi sotto vuoto e pressione. Il vuoto rimuove l'aria e l'umidità prima che la resina venga iniettata, eliminando i vuoti che potrebbero diventare punti di scarico parziale. Il risultato è un sistema isolante denso e privo di vuoti che resiste all'umidità, alla polvere e alla contaminazione.

Passaggio 5: raffreddamento

Il raffreddamento standard è ad aria naturale (AN): raffreddamento per convezione attraverso gli avvolgimenti. Per una resa maggiore, l'aria forzata (AF) con ventilatori può aumentare la capacità di circa il 40%.

Passaggio 6: monitoraggio della temperatura

Negli avvolgimenti sono incorporati sensori Pt100, collegati ad un regolatore di temperatura che fornisce:

Controllo avvio/arresto ventola

Allarme di alta temperatura

Segnale di intervento per sovratemperatura

Il risultato: un trasformatore che può essere installato in ambienti chiusi in modo sicuro, funziona in modo pulito e silenzioso e si protegge dal surriscaldamento.

Tipi comuni diTrasformatori SCB10

I trasformatori a secco SCB10 sono disponibili in un'ampia gamma di capacità e configurazioni.

Opzioni di custodia:

IP00 (aperto) — Senza custodia. Per installazione all'interno di un locale elettrico chiuso a chiave.

IP20: custodia a rete. Protegge dal contatto accidentale con parti in tensione. Più comune per uso interno.

IP23 — Custodia resistente agli agenti atmosferici. Adatto per ambienti interni con gocciolamento d'acqua o condensa.

Gruppo di connessione:

Dyn11: la soppressione armonica più comune e migliore

Yyn0 — alternativa standard per applicazioni generali

PerchéTrasformatori a secco SCB10Questione

Perché il trasformatore più sicuro è quello che non brucia e non perde.

Ecco cosa rende l'SCB10 la scelta preferita per le installazioni critiche e sensibili:

1. Sicurezza antincendio

La resina epossidica è ignifuga ed autoestinguente. In caso di guasto elettrico, la resina non supporta la combustione. Non rilascia gas tossici o corrosivi quando riscaldato. Questo è il motivo principale per cui in molti regolamenti edilizi sono richiesti trasformatori a secco.

2. Sicurezza ambientale

Nessun petrolio significa nessun rischio di contaminazione del suolo o delle falde acquifere. Non è richiesto il contenimento delle fuoriuscite. Nessuno smaltimento dell'olio a fine vita. Per le certificazioni di bioedilizia e i luoghi sensibili dal punto di vista ambientale, questo è un grande vantaggio.

3. Manutenzione ridotta

L'incapsulamento in resina è permanente. Nessun test dell'olio, nessun filtraggio dell'olio, nessun rabbocco. Il trasformatore è progettato per oltre 30 anni di vita utile con una manutenzione minima: basta pulire occasionalmente la polvere dall'involucro.

4. Resistenza all'umidità

Il sistema in resina sigillata protegge gli avvolgimenti dall'ingresso di umidità. I trasformatori SCB10 possono funzionare con un'umidità del 100% e possono essere riattivati ​​dopo lo spegnimento senza procedure di asciugatura.

5. Basso rumore

I livelli di rumore tipici sono inferiori a 50 dB per la maggior parte delle classificazioni: sufficientemente silenziosi per l'installazione in edifici occupati senza trattamento acustico speciale.

6. Tenuta al cortocircuito

Gli avvolgimenti in lamina e l'incapsulamento in resina solida conferiscono all'SCB10 un'eccellente capacità di resistenza ai cortocircuiti. Può gestire le enormi forze meccaniche di una faglia senza deformazione dell'avvolgimento.

7. Controllo della scarica parziale

La fusione sotto vuoto elimina i vuoti nell'isolamento. I livelli di scarica parziale sono generalmente inferiori a 10 pC, significativamente migliori rispetto a molti modelli a secco più vecchi.

8. Capacità di sovraccarico

Con il raffreddamento ad aria forzata (AF), il trasformatore può fornire fino al 140-150% della sua capacità nominale. Ciò fornisce un margine utile per carichi di punta o condizioni di emergenza.

Senza queste funzionalità, l’installazione di un trasformatore in un grattacielo o in un ospedale richiederebbe volte antincendio, contenimento dell’olio e ventilazione estesa, tutte operazioni che costano denaro e consumano spazio. L'SCB10 elimina tali requisiti.

Scegliere il giusto trasformatore a secco SCB10

La scelta di un trasformatore SCB10 richiede la considerazione di capacità, ambiente e applicazione.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Includere l'espansione futura: in genere un margine del 20-30%. Le taglie standard dell'SCB10 vanno da 30kVA a 2500kVA.

Passaggio 2: specificare la tensione

Passaggio 3: scegli il gruppo di connessione

Dyn11: consigliato per la maggior parte delle installazioni moderne. L'avvolgimento ad alta tensione collegato a triangolo riduce le correnti armoniche e fornisce un percorso per le correnti a sequenza zero.

Yyn0: più semplice, ma offre una minore soppressione armonica.

Passaggio 4: selezionare il tipo di custodia

Passaggio 5: controllare il raffreddamento e il declassamento

Standard: Aria naturale (AN) – piena capacità nominale

Aria forzata (AF): aggiungere ventole per una capacità del 140-150%, ma verificare con il fornitore

Declassamento in altitudine: sopra i 1000 m la capacità deve essere ridotta. Declassamento della temperatura ambiente: sopra i 40°C la capacità deve essere ridotta.

Passaggio 6: verificare la classe di isolamento

SCB10 utilizza un isolamento di Classe F (155°C) o Classe H (180°C). Una classe di temperatura più elevata significa una migliore capacità di sovraccarico e una maggiore durata termica.

Passaggio 7: controllare il controller della temperatura

Un moderno trasformatore SCB10 include un termoregolatore con:

Sensori Pt100 a 3 fili incorporati negli avvolgimenti

Visualizzazione digitale delle temperature degli avvolgimenti

Avvio/arresto ventilatori a soglie programmate

Uscite di allarme e di sgancio (contatti puliti)

Comunicazione RS485/Modbus opzionale

Considerazioni finali

Il trasformatore a secco SCB10 rappresenta un'era specifica nella tecnologia dei trasformatori: una generazione che ha fornito perdite significativamente inferiori, rumore più basso e maggiore affidabilità rispetto al suo predecessore SCB9. All'epoca era lo standard per la moderna distribuzione dell'energia interna.

E rimane una scelta solida per molte applicazioni oggi, soprattutto per i progetti in cui il budget è un fattore da considerare. Mentre i modelli SCB11, SCB13 e SCB18 ad alta efficienza offrono ora perdite ancora inferiori, l'SCB10 soddisfa ancora gli standard attuali e fornisce un servizio affidabile e sicuro per innumerevoli edifici in tutto il mondo.

Se stai installando un trasformatore in un edificio commerciale, un ospedale, un data center o qualsiasi luogo in cui la sicurezza antincendio e le preoccupazioni ambientali sono fondamentali, è probabile che un trasformatore di tipo a secco sia un requisito. L'SCB10 offre il giusto equilibrio tra sicurezza, efficienza e convenienza per molte di queste applicazioni.

Non ha olio che perde, brucia o si rovescia. Non richiede test periodici dell'olio. Non necessita di volta tagliafuoco. Resta lì, a svolgere silenziosamente il suo lavoro, anno dopo anno. Energia pulita, sicura e affidabile, proprio dove serve.
