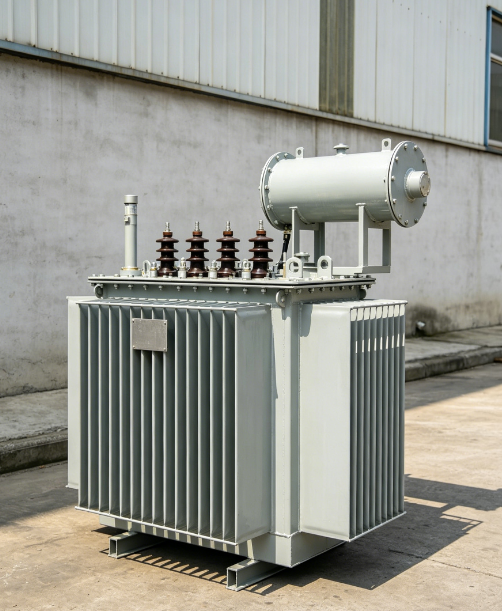

Che cos'è un trasformatore di distribuzione in olio S11 e perché è importante?

Il trasformatore di distribuzione in olio S11 è un trasformatore di distribuzione trifase completamente sigillato progettato per una conversione di potenza step-down affidabile ed efficiente in applicazioni industriali, commerciali e residenziali.

Il suo compito è semplice: prendere l’energia a media tensione dalla rete – in genere 10 kV o 11 kV – e abbassarla ai livelli di bassa tensione effettivamente utilizzati da fabbriche, edifici e comunità, solitamente 380 V o 400 V.

Ma l'S11 non è un trasformatore qualsiasi. Rappresenta un significativo miglioramento dell'efficienza rispetto ai modelli precedenti come l'S9. Le perdite in assenza di carico sono ridotte del 20-45% e la corrente in assenza di carico diminuisce del 60-80%, il che si traduce direttamente in bollette elettriche inferiori e meno stress sulla rete.

Perché è importante?

Perché i trasformatori funzionano 24 ore su 24, 7 giorni su 7, 365 giorni all'anno. Un trasformatore che spreca meno energia quando è inattivo fa risparmiare denaro ogni singolo giorno, anno dopo anno. Per un'azienda di servizi pubblici, un impianto industriale o un grande edificio commerciale, i risparmi cumulativi sono sostanziali.

In breve: l'S11 si ripaga nel corso della sua durata solo grazie a minori perdite.

Come unS11 Trasformatore in olioFunziona？

Il principio di funzionamento è lo stesso di qualsiasi trasformatore, ovvero l'induzione elettromagnetica, ma l'S11 presenta numerosi miglioramenti progettuali che ne aumentano l'efficienza e l'affidabilità.

Passaggio 1: il nucleo

L'anima è realizzata in acciaio al silicio a grani orientati laminato a freddo di alta qualità, tagliato con giunti a gradini a 45° su linee di taglio GEORG di precisione di fabbricazione tedesca. Il nucleo è impilato in una sezione trasversale a più gradini, riducendo sia il rumore della magnetostrizione che il consumo energetico.

Passaggio 2: gli avvolgimenti

L'avvolgimento ad alta tensione è del tipo avvolto a strato cilindrico. L'avvolgimento di bassa tensione può essere cilindrico o avvolto in lamina. Questo design distribuisce gli ampere trasformati in modo uniforme, migliora la capacità di resistenza al cortocircuito e razionalizza il percorso magnetico.

Passaggio 3: isolamento

Il trasformatore utilizza un isolamento in Classe A con sistema a carta oleosa. Lo spazio tra le bobine ad alta e bassa tensione è separato da manicotti in cartone e piccole barriere antiolio. L'intero gruppo viene essiccato sotto vuoto per rimuovere l'umidità prima del riempimento dell'olio.

Passaggio 4: il serbatoio dell'olio sigillato

Invece di un tradizionale serbatoio di conservazione, l'S11 utilizza un serbatoio dell'olio ondulato. Le ondulazioni si espandono e si contraggono con le variazioni di temperatura dell'olio, compensando la variazione di volume. Ciò significa che l'olio è permanentemente sigillato e lontano dall'aria, impedendo l'ingresso di umidità e rallentando l'ossidazione dell'olio.

Passaggio 5: raffreddamento

Il raffreddamento è ONAN: Oil Natural Air Natural. Nessun ventilatore, nessuna pompa, nessuna parte mobile aggiuntiva. Il trasformatore si affida alla convezione naturale attraverso le pareti corrugate del serbatoio per dissipare il calore.

Il risultato: un trasformatore che funziona in modo efficiente, rimane sigillato e richiede una manutenzione minima anno dopo anno.

Tipi comuni e valori nominali dei trasformatori S11

La serie S11 copre un'ampia gamma di capacità, in genere da 30 kVA fino a 2500 kVA, con tensioni primarie standard di 6 kV, 10 kV e 11 kV e una tensione secondaria di 0,4 kV.

Intervallo di capacità standard:

Gruppi di connessione:

Dyn11: consigliato per la maggior parte delle applicazioni, migliore soppressione delle armoniche

Yyn0 — alternativa standard per carichi più semplici

Metodo di raffreddamento:

ONAN: nessun raffreddamento forzato, nessuna alimentazione ausiliaria necessaria

Materiali di avvolgimento:

Rame: standard per una migliore conduttività e una maggiore durata

Alluminio: disponibile per applicazioni sensibili ai costi

PerchéS11 Trasformatori in olioQuestione?

Perché un trasformatore che spreca meno energia e dura di più è un trasformatore che fa risparmiare.

Ecco cosa rende l’S11 una scelta preferita per le reti di distribuzione:

1. Bassa perdita di carico

Il nucleo step lap e l'acciaio al silicio di alta qualità riducono la perdita di carico del 20-45% rispetto alla serie S9. Per un trasformatore in funzione 24 ore su 24, 7 giorni su 7, si tratta di un risparmio reale e misurabile.

2. Bassa corrente a vuoto

La corrente a vuoto viene ridotta del 60-80%, migliorando il fattore di potenza e riducendo le perdite a monte.

3. Costruzione completamente sigillata

Il serbatoio corrugato è completamente sigillato: senza sfiato, senza conservatore. L'olio non entra in contatto con l'aria, il che significa che l'olio isolante invecchia più lentamente, preservando la sua rigidità dielettrica per tutta la vita del trasformatore.

4. Basso rumore

I livelli di rumore sono ridotti di 7-10 dB rispetto ai modelli precedenti. Ciò rende l'S11 adatto all'installazione in prossimità di aree residenziali, ospedali e uffici dove la sensibilità al rumore rappresenta un problema.

5. Resistenza al cortocircuito

La combinazione di avvolgimenti in lamina (dove utilizzati), bloccaggio robusto e isolamento essiccato sotto vuoto conferisce all'S11 una buona capacità di resistenza ai cortocircuiti. Può gestire correnti di guasto senza deformazione dell'avvolgimento.

6. Lunga vita

Poiché l'olio è protetto dall'aria e dall'umidità, il sistema di isolamento del trasformatore si degrada molto più lentamente. L'S11 è progettato per 20-30 anni di servizio con una manutenzione minima.

7. Manutenzione ridotta

Nessun campionamento dell'olio, nessun rabbocco, nessuna manutenzione del conservatore. Il design completamente sigillato fa sì che la manutenzione ordinaria sia in gran parte limitata alla pulizia esterna e all'ispezione periodica di boccole e terminali.

Scegliere il trasformatore S11 giusto

La scelta di un trasformatore S11 richiede capacità, tensione e condizioni ambientali adeguate alla propria applicazione.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Applicare un margine di sicurezza, in genere del 20-30%, per l'espansione futura.

Valori standard S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Passaggio 2: specificare le tensioni primarie e secondarie

Passaggio 3: scegli il gruppo di connessione

Dyn11: consigliato per la maggior parte delle applicazioni. La connessione ad alta tensione delta fornisce un percorso per le correnti armoniche e migliora la capacità di cortocircuito.

Yyn0: più semplice, ma meno adatto a carichi sbilanciati.

Passaggio 4: verificare l'ambiente di installazione

Passaggio 5: verificare il materiale di avvolgimento

Rame: maggiore durata, migliore conduttività, consigliato per applicazioni critiche.

Alluminio: costo iniziale inferiore, ma richiede una sezione trasversale maggiore per le stesse perdite.

Passaggio 6: considerare gli accessori di protezione

Per i trasformatori superiori a 800 kVA, i relè gas e i dispositivi di limitazione della pressione sono standard. Per le applicazioni critiche, prendere in considerazione un monitor della temperatura con contatti di allarme remoto.

Considerazioni finali

Il trasformatore di distribuzione immerso in olio S11 non è il modello più nuovo o più appariscente sul mercato. È stato sostituito in termini di efficienza dai modelli in lega S13, S20 e non amorfa.

Ma rimane uno strumento collaudato, affidabile ed economicamente vantaggioso per milioni di installazioni in tutto il mondo. Offre un significativo miglioramento dell'efficienza rispetto ai vecchi modelli S9 e S10, con una struttura completamente sigillata che prolunga la durata dell'olio e riduce al minimo la manutenzione.

Se stai aggiornando un trasformatore più vecchio, sostituendo un'unità guasta o costruendo una nuova rete di distribuzione in cui il budget e l'affidabilità sono entrambi importanti, l'S11 è ancora una scelta solida e sensata. Non ha le perdite più basse di qualsiasi trasformatore mai realizzato. Ma presenta le perdite più basse tra tutti i trasformatori che rientrano in un budget realistico per molti progetti.
