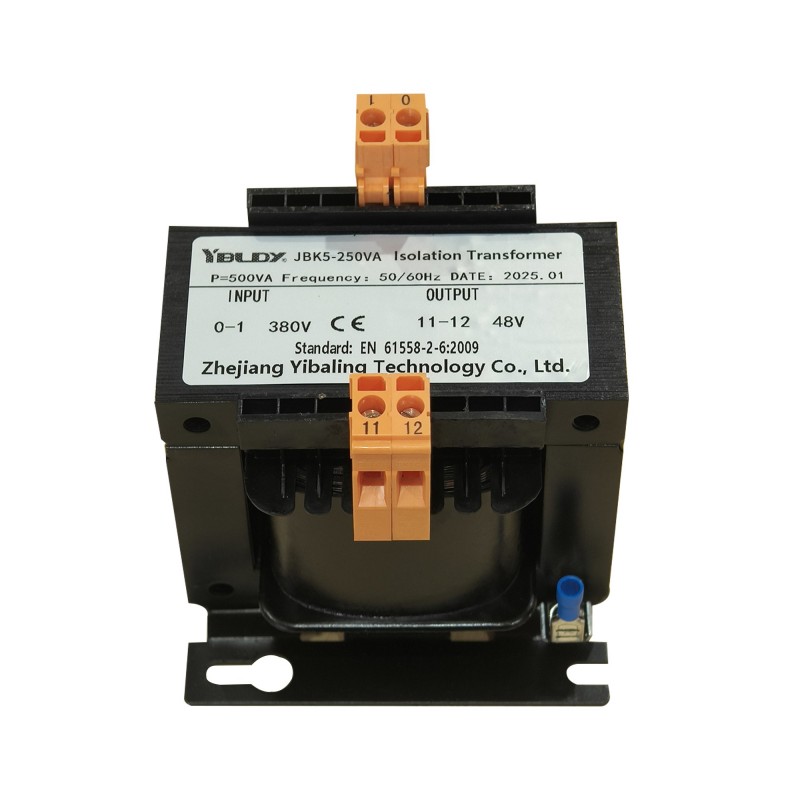

Trasformatore di controllo della macchina utensile JBK5

Il trasformatore di controllo della macchina utensile JBK5 è prodotto utilizzando materiali importati e tecniche avanzate. Si tratta di un trasformatore di controllo ad alte prestazioni e altamente affidabile appositamente progettato per l'aggiornamento di moderne macchine CNC, linee di produzione automatizzate e sistemi di controllo di apparecchiature industriali di precisione.

Basato sulla funzione principale di isolamento di sicurezza della classica serie JBK, attraverso l'ottimizzazione completa di materiali, processi e design, mira a fornire una soluzione di alimentazione di isolamento più pura, più stabile e più intelligente per PLC, servoazionamenti, touch screen, relè e circuiti di sicurezza.

Il trasformatore JBK5 presenta anche i vantaggi di un basso consumo energetico, dimensioni ridotte e cablaggio sicuro. È il prodotto aggiornato di altri trasformatori di controllo di macchine utensili. Viene utilizzato principalmente in circuiti con una tensione di ingresso di 50-60 Hz e non superiore a 660 V.

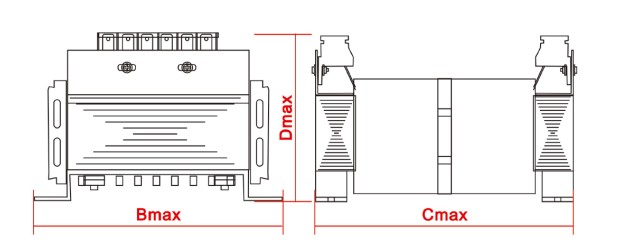

Descrivere le dimensioni generali e di installazione

Vantaggio fondamentale

Il trasformatore di controllo macchina JBK5 è stato sottoposto a test di mercato a lungo termine ed è stato valutato dai clienti come professionale, affidabile e sicuro. Ciò non è dovuto a tattiche di marketing, ma perché la nostra fabbrica di Yibaling ha implementato requisiti molto più severi rispetto allo standard del settore.

I nostri prodotti hanno fissato standard elevati in termini di affidabilità, sicurezza, anti-interferenza e durata. Rispetto a quei prodotti che sono simili solo nell'aspetto ma sacrificano materiali e lavorazione artigianale, si distinguono particolarmente.

La chiave per determinare se un trasformatore di controllo macchina JBK5 può essere utilizzato per dieci anni o più è la durata del sistema di isolamento: la nostra fabbrica insiste nell'utilizzare fili smaltati in rame privi di ossigeno di grado T2 puro ≥99,95%.

Molti sostituti a basso costo sul mercato utilizzano fili di alluminio rivestiti di rame o fili di rame riciclato, che hanno una maggiore resistività, una minore resistenza all’ossidazione e alla fatica e generano più calore durante il funzionamento a lungo termine, rendendoli potenziali punti di invecchiamento interno.

Dopo l'avvolgimento, le bobine entreranno in un serbatoio di impregnazione sotto pressione (VPI). In un ambiente sotto vuoto, viene utilizzata una vernice a base di resina epossidica priva di solventi di classe H (180°C) per un'impregnazione completa e una polimerizzazione ad alta temperatura.

Questo processo trasforma le bobine in un insieme resistente all'umidità, alla polvere e alle vibrazioni, in grado di resistere alla nebbia d'olio e all'erosione dovuta all'umidità che si trovano comunemente nelle officine di macchine utensili. Molti processi a basso costo utilizzano solo il normale gocciolamento o addirittura nessuna impregnazione e le bobine sono allentate e facilmente influenzate dall'ambiente.

Tra l'avvolgimento primario (collegato alla rete elettrica) e quello secondario (collegato alle apparecchiature di controllo), i nostri ingegneri hanno creato una doppia barriera.

Innanzitutto, l'isolamento è migliorato in conformità con gli standard di sicurezza internazionali (come l'utilizzo di carta isolante composita DMD a tre strati), garantendo che l'alta tensione non si disperda sul lato a bassa tensione.

Oltre a ciò, Yibaling aggiunge anche uno strato schermante completo in lamina di rame o striscia di rame e garantisce la sua affidabile messa a terra a punto singolo.

Basato sui materiali solidi e sul design di cui sopra, questo prodotto è progettato per affrontare le sfide delle officine reali:

Può resistere a lungo alle fluttuazioni di temperatura, alle vibrazioni meccaniche, nonché agli ambienti con polvere metallica e nebbia d'olio.

L'aumento della temperatura del trasformatore di controllo della macchina utensile JBK5 è rigorosamente controllato entro il limite consentito dall'isolamento di classe B, garantendo che la temperatura del punto caldo non acceleri l'invecchiamento dell'isolamento.

Come selezionare il modello del trasformatore di controllo macchina JBK5?

1. Chiarire i parametri elettrici principali

Elencare tutte le apparecchiature alimentate: moduli PLC, alimentazione di controllo del servoazionamento, bobine di relè, contattori, spie luminose, tende di sicurezza, lampade di illuminazione, ecc.

Sommare i valori VA di tutti i carichi alimentati. Assicurati di moltiplicare per un fattore di sicurezza (solitamente compreso tra 1,2 e 1,5) per tenere conto dei picchi transitori, dell'espansione futura della capacità e delle perdite del trasformatore. Il valore finale è la capacità nominale minima del trasformatore richiesto (come 500VA, 1KVA, 2KVA).

2. Valutare le prestazioni chiave

Domande chiave: La vostra macchina utilizza un gran numero di convertitori di frequenza e servoazionamenti? Il sistema di controllo ha mai subito interferenze e ha causato falsi allarmi?

Decisione: se la risposta è "Sì", è necessario scegliere il modello di trasformatore di controllo macchina JBK5 con "Faraday Shield" (strato schermante). Questo strato schermante può bloccare efficacemente il rumore di modo comune ad alta frequenza ed è fondamentale per garantire la stabilità del sistema di controllo numerico.

Domande chiave: dove verrà installato il trasformatore? L'armadio elettrico è pulito e asciutto? Sono presenti nebbie d'olio, spruzzi di liquido di raffreddamento o polvere metallica?

Decisione:

Ambiente standard: scegliere i gradi di protezione IP00 o IP20 (senza custodia o protezione ordinaria).

Presenza di polvere, leggera nebbia d'olio: è necessario scegliere il trasformatore di controllo macchina JBK5 con custodia completamente chiusa, con un grado di protezione almeno IP44.

3. Determinare se esiste una configurazione speciale

Requisiti personalizzati: hai bisogno di più uscite indipendenti, prese di tensione di ingresso speciali (come l'adattamento a 380 V/400 V/415 V) o morsettiere speciali? Assicurati di indicarlo chiaramente durante il processo di selezione.
