Che cos'è uno stabilizzatore di tensione con compensazione intelligente SBW e perché è importante?

Uno stabilizzatore di tensione di compensazione intelligente SBW è un dispositivo avanzato di regolazione automatica della tensione trifase che combina la tecnologia di compensazione con il controllo digitale intelligente per fornire energia stabile e pulita per applicazioni industriali, commerciali e mediche.

A differenza dei tradizionali stabilizzatori di tipo servo che si basano su spazzole di carbone meccaniche che si muovono attraverso gli avvolgimenti del trasformatore, l'SBW utilizza un trasformatore di compensazione che aggiunge o sottrae tensione secondo necessità: un approccio più veloce, più efficiente e più duraturo.

Perché è importante?

Perché le moderne apparecchiature industriali – macchine CNC, sistemi di imaging medicale, data center e linee di produzione automatizzate – sono sempre più sensibili alle fluttuazioni di tensione. Un calo di tensione che dura una frazione di secondo può arrestare una linea di produzione, corrompere i dati o produrre immagini mediche inutilizzabili.

L'SBW si trova tra la fornitura di servizi pubblici e il carico critico, assorbendo abbassamenti, picchi e squilibri prima che raggiungano le apparecchiature sensibili. Monitora, corregge e protegge in modo continuo e automatico.

In breve: trasforma l’energia elettrica instabile della rete in energia industriale affidabile.

Come unLo stabilizzatore di compensazione intelligente SBW funziona

La SBW utilizza un principio di compensazione, ma con intelligenza.

Passaggio 1: rilevamento della tensione

I circuiti di campionamento ad alta precisione monitorano continuamente la tensione di ingresso su ciascuna fase. Il sistema di controllo rileva immediatamente qualsiasi deviazione dal setpoint.

Passaggio 2: controllo intelligente

I dati sulla tensione vengono immessi in un microprocessore di livello industriale, di solito qualcosa come un STM32 o un chip simile. Elabora i numeri, calcola la quantità di correzione necessaria e invia comandi al sistema di compensazione. Molti modelli utilizzano il controllo digitale PID con campionamento RMS reale, quindi anche se la forma d'onda in ingresso è notevolmente distorta, le misurazioni rimangono accurate.

Passaggio 3: compensazione della tensione

Sulla base del calcolo, il sistema di controllo regola la tensione che entra nel trasformatore di compensazione. Questo trasformatore è collegato in serie con il circuito principale: quando il suo avvolgimento secondario aggiunge o sottrae tensione, la tensione di uscita cambia di conseguenza, il tutto senza alcuna interruzione.

Se la tensione di ingresso diminuisce del 10%, il trasformatore di compensazione aggiunge il 10% per ripristinarla. Se aumenta del 10%, il trasformatore sottrae il 10% per abbassarlo. L'uscita rimane stabile, entro un range compreso tra ±1% e ±3% del setpoint, senza alcuna fatica.

Fase 4 – Monitoraggio continuo

L'intero sistema funziona in un circuito chiuso: rilevamento, calcolo, compensazione e controllo, ancora e ancora, in tempo reale. Il tempo di risposta tipico è inferiore a 1 secondo per una variazione di tensione e alcuni modelli possono reagire in appena 20 millisecondi. È abbastanza veloce da rilevare la maggior parte dei problemi di rete prima ancora che raggiungano la tua attrezzatura.

Fase 5 — Compensazione indipendente dalla fase

Per i modelli trifase, la compensazione può essere applicata indipendentemente a ciascuna fase. Ciò significa che un calo di tensione su una fase non influisce sulle altre, aspetto fondamentale per le apparecchiature trifase in cui lo squilibrio di fase provoca il riscaldamento del motore e una riduzione dell'efficienza.

Il risultato: potenza stabile ed equilibrata erogata in modo continuo, senza distorsioni o interruzioni.

Tipi e capacità comuni di stabilizzatori SBW Gli stabilizzatori SBW sono disponibili in un'ampia gamma di capacità e configurazioni per soddisfare i diversi requisiti di carico.

Intervallo di tensione in ingresso:

Standard: 304 V – 456 V (380 V ±20%)

Ampio range: ±30% o ±40% disponibile su richiesta

PerchéStabilizzatori di compensazione intelligente SBWQuestione

Perché una potenza “abbastanza buona” non è abbastanza buona per l’industria moderna.

Ecco cosa rende l'SBW un componente critico per le operazioni sensibili all'energia:

1. Alta efficienza

Gli stabilizzatori SBW offrono un'efficienza ≥98% a pieno carico, molto più elevata rispetto alla maggior parte dei regolatori di tensione elettronici. Lo spreco di energia è minimo, il che riduce i costi operativi e i requisiti di raffreddamento.

2. Nessuna distorsione della forma d'onda

A differenza di alcuni stabilizzatori elettronici che introducono armoniche, l'SBW produce una forma d'onda in uscita identica all'ingresso, senza distorsioni aggiuntive. Per le apparecchiature sensibili come i sistemi di imaging medicale o gli strumenti di laboratorio, questo è essenziale.

3. Ampio intervallo di input

I modelli SBW standard funzionano da 304 V a 456 V (380 V ±20%), con gamme ancora più ampie disponibili per ambienti con rete debole. Ciò significa che lo stabilizzatore può gestire le peggiori condizioni della rete senza perdere la regolazione.

4. Protezione completa

Gli stabilizzatori SBW includono una protezione integrata per:

Sovratensione e sottotensione

Sovracorrente e cortocircuiti

Perdita di fase e sequenza di fase

Sovratemperatura

Difetti meccanici

5. Compensazione di fase indipendente

Ciò è particolarmente importante per i carichi industriali trifase. Quando una fase diminuisce, solo quella fase viene corretta, le altre rimangono come sono. Ciò impedisce il surriscaldamento dei motori a causa dello squilibrio di fase e impedisce alle apparecchiature di agire in modo strano.

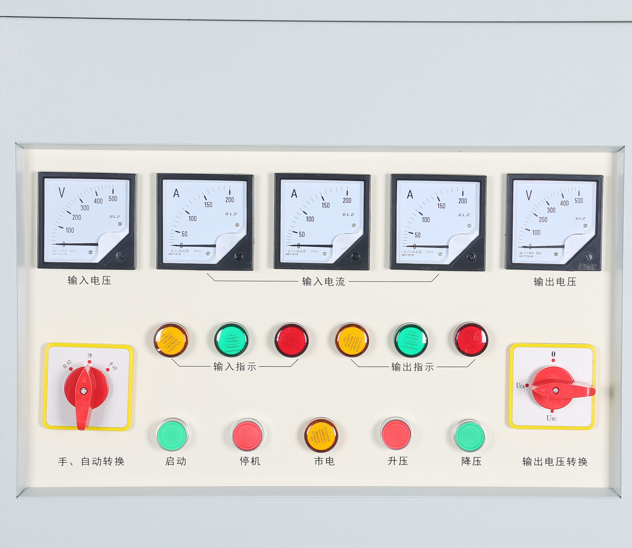

6. Controllo intelligente con display digitale

Le moderne unità SBW sono dotate di controllo a microprocessore. Il pannello frontale mostra la tensione di ingresso, la tensione di uscita, la corrente, l'alimentazione e lo stato di errore. Molti modelli supportano anche la comunicazione RS485 o Modbus, quindi puoi collegarli a un sistema di gestione dell'edificio per il monitoraggio remoto.

7. Funzione di esclusione

La maggior parte degli stabilizzatori SBW includono un interruttore di bypass manuale. Quando è necessario eseguire interventi di manutenzione, è possibile commutare il carico sull'alimentazione di rete diretta senza interrompere l'alimentazione, aspetto essenziale per luoghi come ospedali e data center dove i tempi di inattività non sono un'opzione.

8. Adattabile a qualsiasi carico

Gli stabilizzatori SBW possono gestire carichi resistivi (riscaldatori, illuminazione), carichi induttivi (motori, trasformatori) e carichi capacitivi (banchi di condensatori, elettronica). Coprono praticamente tutto ciò che gli lanci.

9. Elevata capacità di sovraccarico

In genere, le unità SBW possono gestire il 150% della corrente nominale per un minuto e il 120% per dieci minuti. Questo margine extra è fondamentale quando si avviano motori o compressori di grandi dimensioni.

Senza uno stabilizzatore SBW, le vostre costose apparecchiature sono in balia della rete. Con uno, la produzione continua a funzionare, i dispositivi sensibili rimangono al sicuro e i tempi di inattività imprevisti diventano molto meno comuni.

Scegliere lo stabilizzatore SBW giusto

La scelta di uno stabilizzatore SBW richiede attenzione alla capacità, all'ambiente e alle caratteristiche di carico.

Passaggio 1: determina il carico

Sommare il consumo energetico di tutte le apparecchiature che verranno collegate. Includere le correnti di avvio (spunto) per motori e compressori. Applica un margine, in genere del 20-30% per l'espansione futura. Passaggio 2: controlla le condizioni della rete

Passaggio 3: specificare i requisiti di output

Tensione di uscita: tipicamente 380 V per trifase

Precisione di stabilizzazione: ±2% standard, ±1% per modelli ad alta precisione

Tempo di risposta: inferiore a 1 secondo standard; opzioni più veloci disponibiliPassaggio 4: considerare l'ambiente di installazione

Fase 5: valutare le esigenze di protezione e controllo

Bypass manuale: essenziale per le installazioni critiche

Comunicazione — RS485/Modbus per monitoraggio remoto

Display digitale: per informazioni su tensione, corrente e guasti in tempo reale

Bypass automatico: disponibile per il trasferimento istantaneo in caso di guasti interni

Passaggio 6: controllare i rapporti di prova del produttore

Un fornitore affidabile dovrebbe fornire:

Prova di resistenza d'isolamento

Prova di tenuta dielettrica

Nessuna misurazione della perdita di carico

Prova di regolazione della tensione

Test di capacità di sovraccarico

Passaggio 7: confermare l'assistenza e la garanzia

Periodo di garanzia: in genere 1,2 anni con opzioni estese

Supporto tecnico: guida all'installazione e diagnostica remota

Disponibilità di pezzi di ricambio, soprattutto per unità personalizzate di grandi dimensioni

Considerazioni finali

Lo stabilizzatore di tensione di compensazione intelligente SBW non è il componente più appariscente in un sistema di alimentazione industriale. Non dispone di touchscreen, aggiornamento software o connessione wireless. Ma prova a gestire una linea di produzione critica, un sistema di imaging medicale o un data center senza uno di essi e te ne accorgerai immediatamente.

Si trova nella centrale elettrica e svolge silenziosamente il suo lavoro, anno dopo anno. Assorbe i cali di tensione che altrimenti spegnerebbero le macchine CNC. Attenua le sovratensioni che distruggerebbero i componenti elettronici sensibili. Bilancia le fasi che altrimenti causerebbero il surriscaldamento e il guasto prematuro dei motori.

Ciò che offre è semplice ma essenziale: potenza affidabile e stabile, quando e dove ne hai bisogno.

E in un’era in cui le linee di produzione sono sempre più automatizzate e le apparecchiature sempre più sensibili alla qualità dell’energia, l’affidabilità dell’energia non è un optional. È il fondamento di un funzionamento coerente.
