Armadio di avviamento graduale bypass

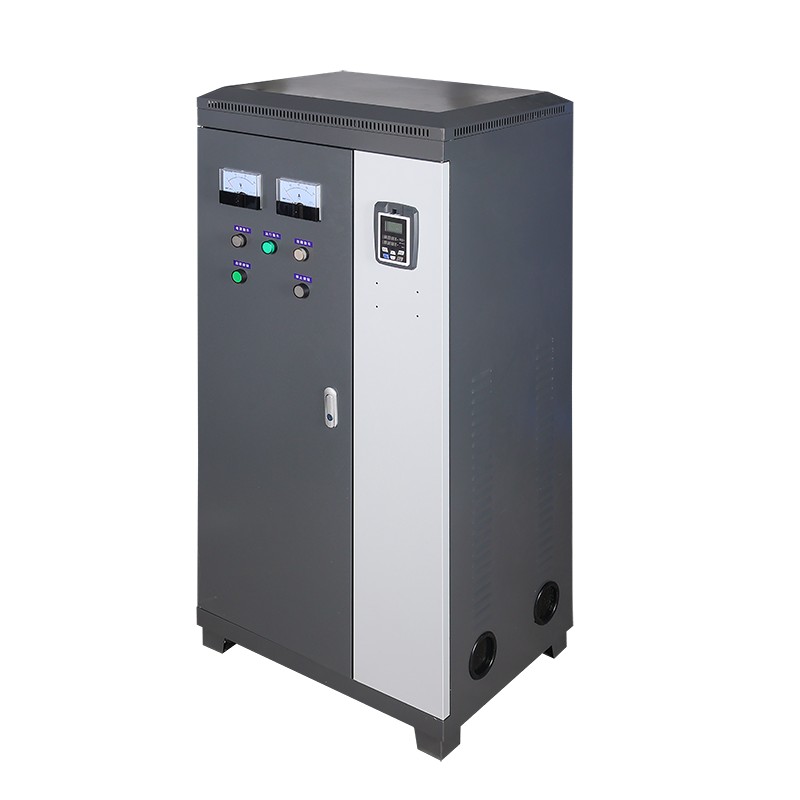

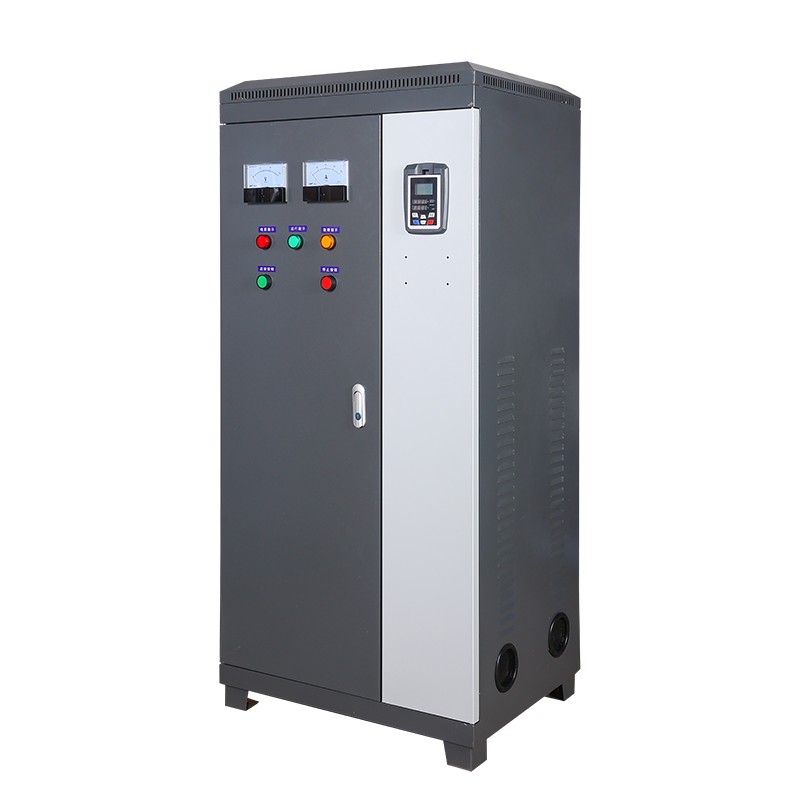

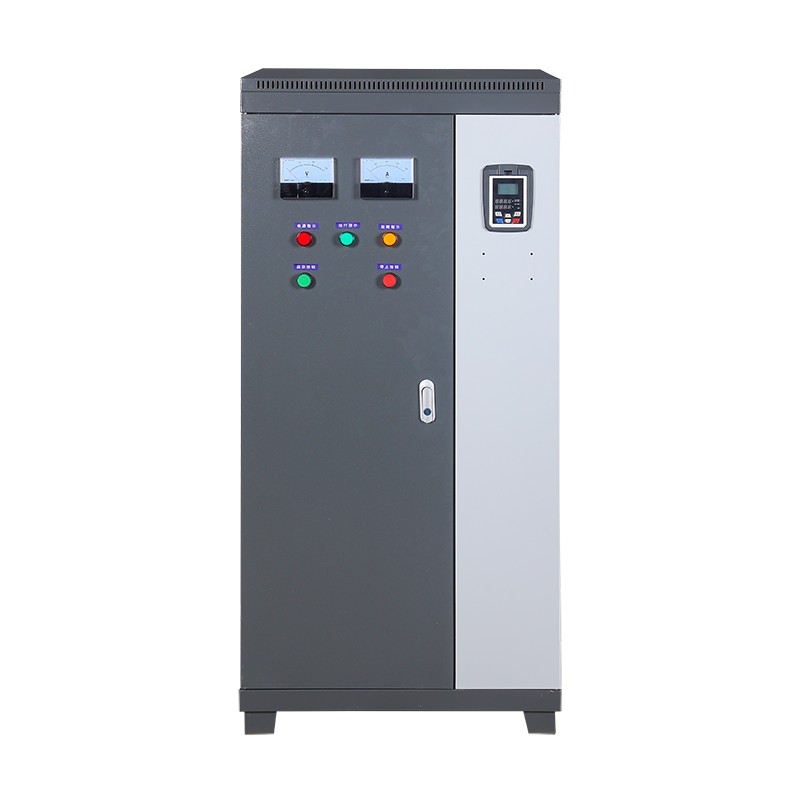

L'armadio di bypass soft-start è un dispositivo di avviamento e controllo del motore integrato e intelligente. Combina ingegnosamente l'unità di avvio graduale a tiristori con il sistema di contattori di bypass all'interno di un armadio standard.
La modalità di funzionamento principale è divisa in due fasi: quando il motore si avvia, la tensione e la corrente applicate al motore vengono controllate con precisione dall'avviatore statico all'interno dell'armadio, ottenendo un avvio graduale regolare e senza impatti, risolvendo efficacemente i problemi di shock della rete e stress meccanico causati dall'avviamento diretto.

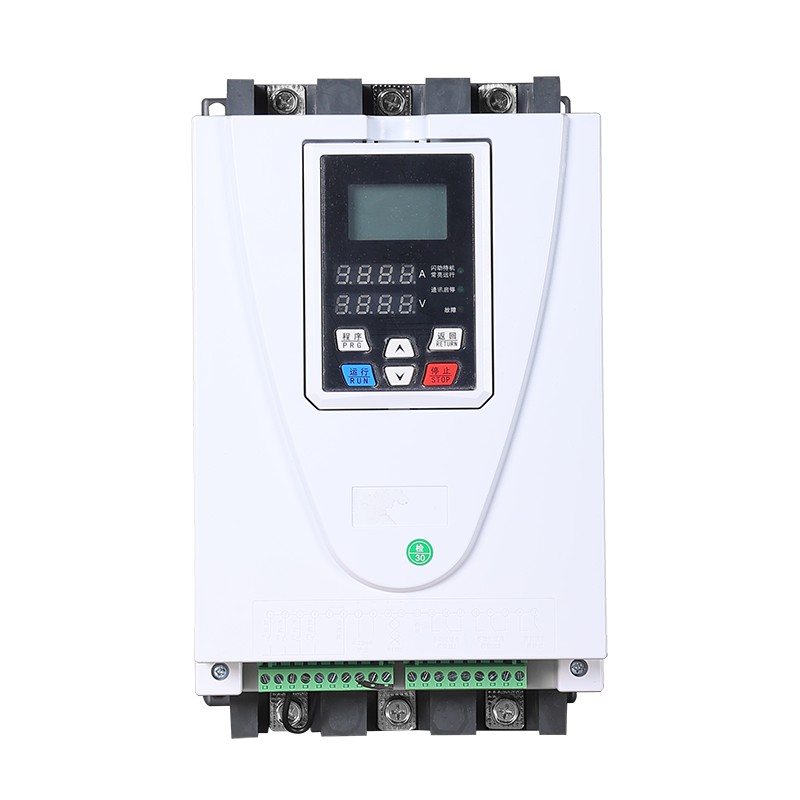

Armadi ad avviamento progressivo online VS. Bypass degli armadi ad avviamento graduale

Materiale principale

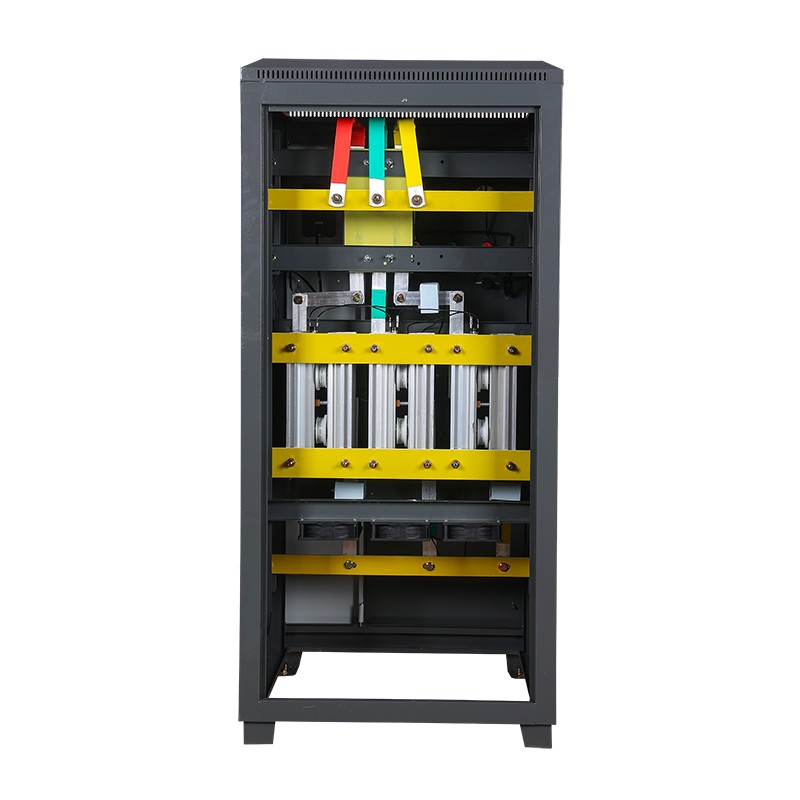

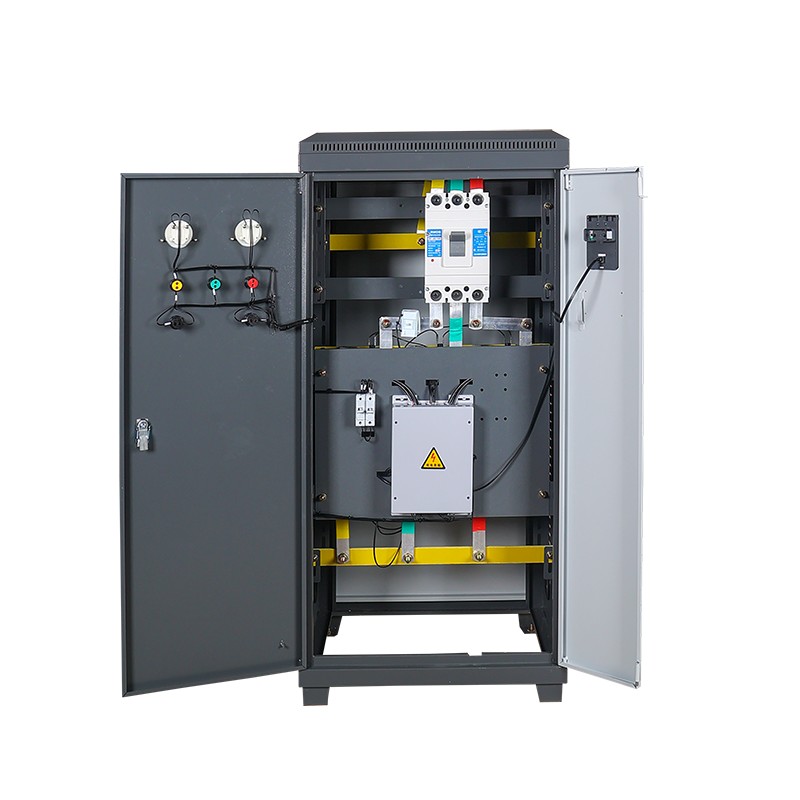

I componenti principali dell'armadio di bypass ad avviamento progressivo possono essere considerati come un sistema realizzato attraverso la collaborazione di diverse parti chiave:

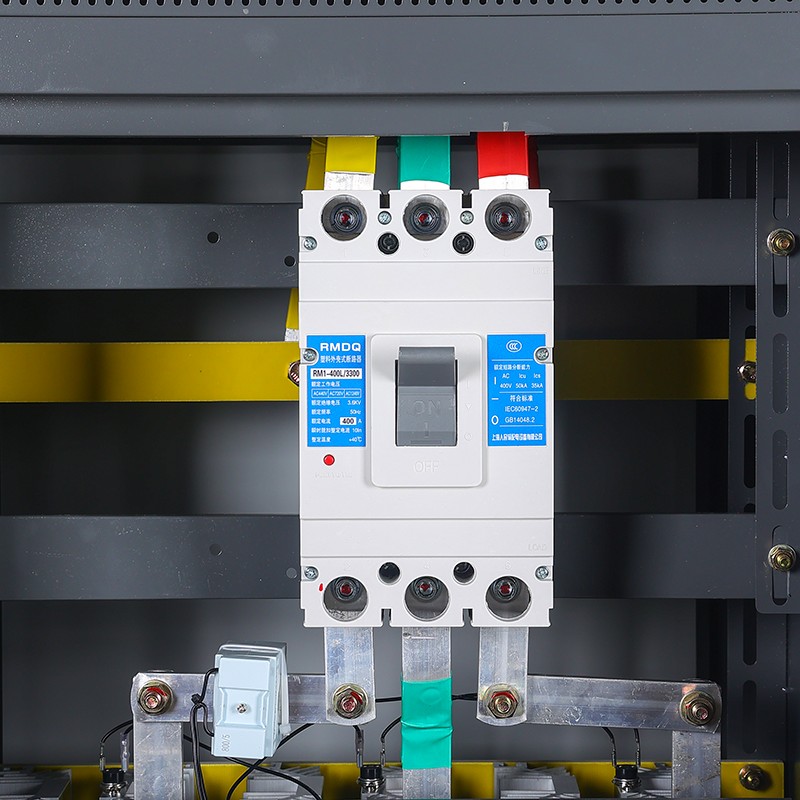

Il nucleo funzionale è costituito dai tiristori (semiconduttori a base di silicio) dell'unità di avvio graduale e dai contattori di grande capacità (con contatti in lega d'argento) dell'unità di bypass.

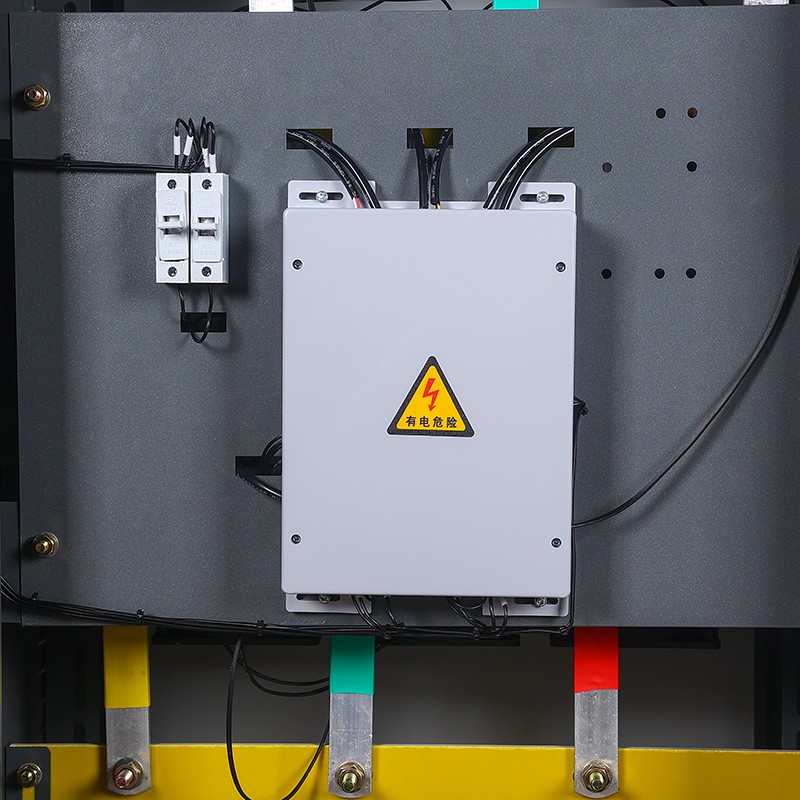

Il primo garantisce un controllo uniforme della tensione durante la fase di avvio, mentre il secondo trasporta l'intera corrente durante il funzionamento a regime. Il nucleo di controllo dell'armadio di bypass soft-start è il chip del microprocessore integrato, responsabile della logica e del calcolo dell'intero sistema.
Il percorso della corrente elettrica dell'intero sistema è collegato tramite sbarre in rame ad alta purezza.
Tutti i componenti sono installati su una struttura a telaio in alluminio-zincato anticorrosione e la sicurezza elettrica è garantita da parti isolanti in tecnopolimero.
Per i modelli ad alta potenza, anche i radiatori in lega di alluminio e le ventole di raffreddamento sono predisposti per gestire il calore e una linea di difesa di sicurezza è formata da componenti di protezione come fusibili e relè termici.
La sinergia di questi materiali consente infine di raggiungere gli obiettivi progettuali di avvio regolare, funzionamento efficiente, sicurezza e affidabilità dell'apparecchiatura.
I materiali principali utilizzati nei nostri armadi di bypass ad avviamento progressivo sono stati tutti accuratamente selezionati dai nostri ingegneri Ibaling e sono di alta qualità. Gli armadi di bypass soft-start prodotti con questi materiali di base hanno una qualità di gran lunga superiore allo standard e hanno prestazioni altamente stabili.

Processo di test

Il test di fabbrica dell'armadio dell'avviatore statico di bypass è un processo di verifica rigoroso e sistematico progettato per simulare condizioni operative reali e garantire che le funzioni, la sicurezza e l'affidabilità soddisfino gli standard. L'intero processo segue il principio prima statico e poi dinamico; prima i singoli componenti e poi l'intera macchina.
Il primo passo è il test separato e statico dell'armadio del soft starter di bypass. Senza collegamento all'alimentazione principale, tutti i componenti principali all'interno dell'armadio soft start di bypass vengono testati individualmente, ad esempio testando le caratteristiche meccaniche e la resistenza di contatto del contattore di bypass, verificando il rapporto di trasformazione e la polarità dei trasformatori di corrente/tensione ed effettuando controlli di correttezza del cablaggio al 100% e test di resistenza di isolamento (≥10 MΩ) e tensione di resistenza alla frequenza di alimentazione (ad esempio 2 kV/1 min) su tutti i circuiti di controllo secondari per garantire sicurezza e precisione di base.

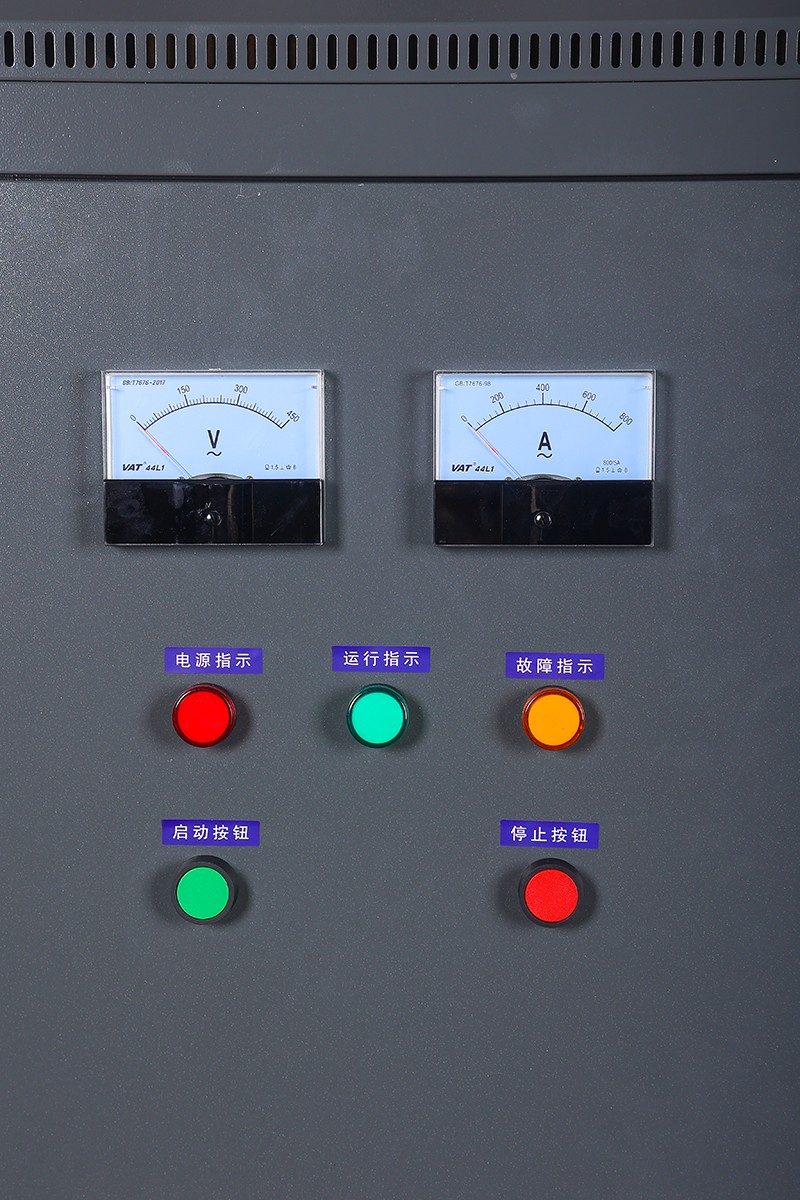

Allo stesso tempo, in base alle esigenze del cliente, preimpostare i parametri di avvio e completare tutti i test funzionali dell'interfaccia uomo-macchina.
Quindi, entra nella fase di test dinamico e funzionale principale. Dopo aver effettuato il collegamento all'alimentatore di debug, verificare innanzitutto la sequenza di fase e la visualizzazione della tensione del circuito principale. La parte più critica è il test della logica di commutazione del bypass, che richiede l'uso di un oscilloscopio per acquisire e verificare che l'uscita del tiristore e il contattore di bypass possano ottenere una commutazione uniforme, senza archi e senza impatti nel punto di passaggio per lo zero della tensione. Questo è il valore fondamentale del design del bypass dell'armadio di bypass soft start.
Successivamente, collegare la scatola di carico per la simulazione del motore o un motore di piccola potenza per eseguire un test completo del processo di avvio graduale e arresto gradualee simulare vari guasti come sovracorrente, perdita di fase e rotore bloccato per verificare che tutte le funzioni di protezione possano agire in modo accurato e rapido in base ai valori impostati. Infine, eseguire un funzionamento a carico continuo per diverse ore (test di invecchiamento) durante il quale viene utilizzata una termocamera a infrarossi per monitorare l'aumento di temperatura di parti chiave come il dissipatore di calore del tiristore e i punti di connessione delle sbarre collettrici, assicurandosi che rimanga entro il limite di sicurezza (ad esempio aumento di temperatura ≤ 70 K), per evidenziare eventuali difetti di processo o di progettazione.
Dopo aver superato tutti i test, eseguire un controllo di pulizia finale, serrare nuovamente i dispositivi di fissaggio e allegare il "Rapporto di test di fabbrica per l'armadio Bypass Soft Start" completo (compresi tutti i dati misurati), i disegni, i certificati di conformità, ecc., prima dell'imballaggio per la spedizione.
