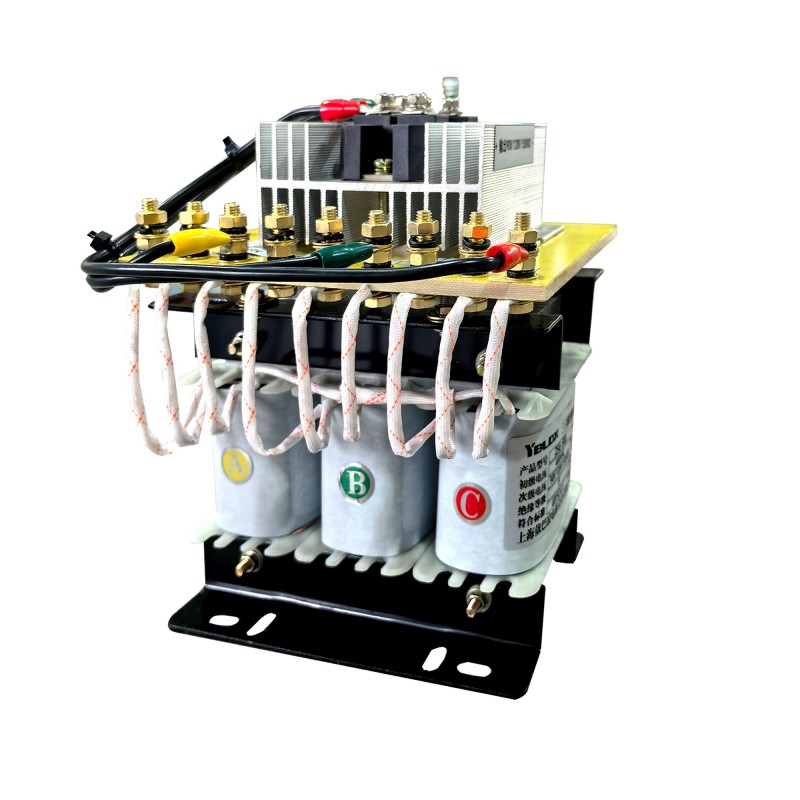

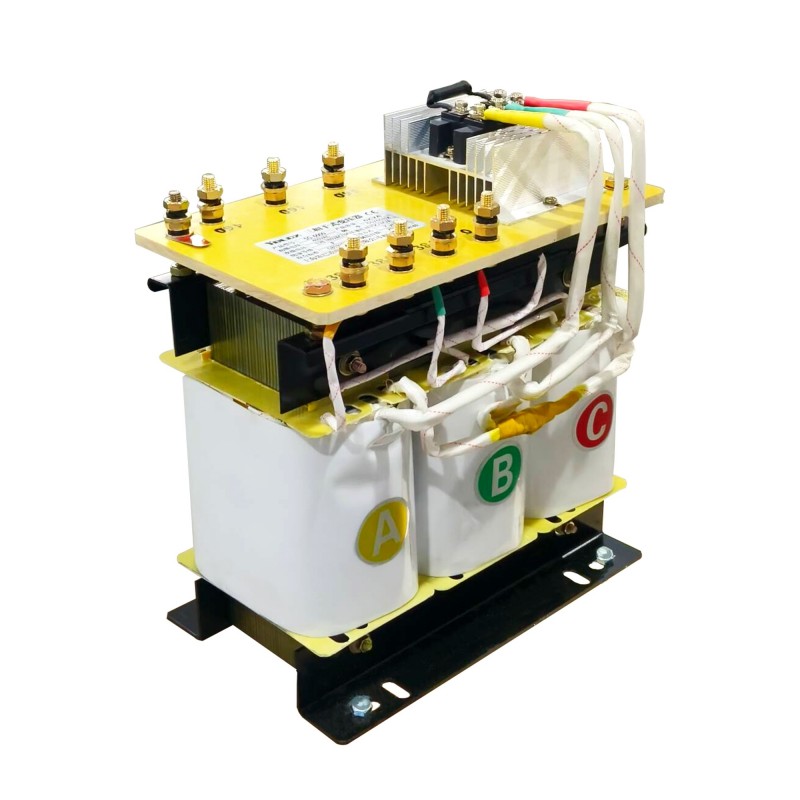

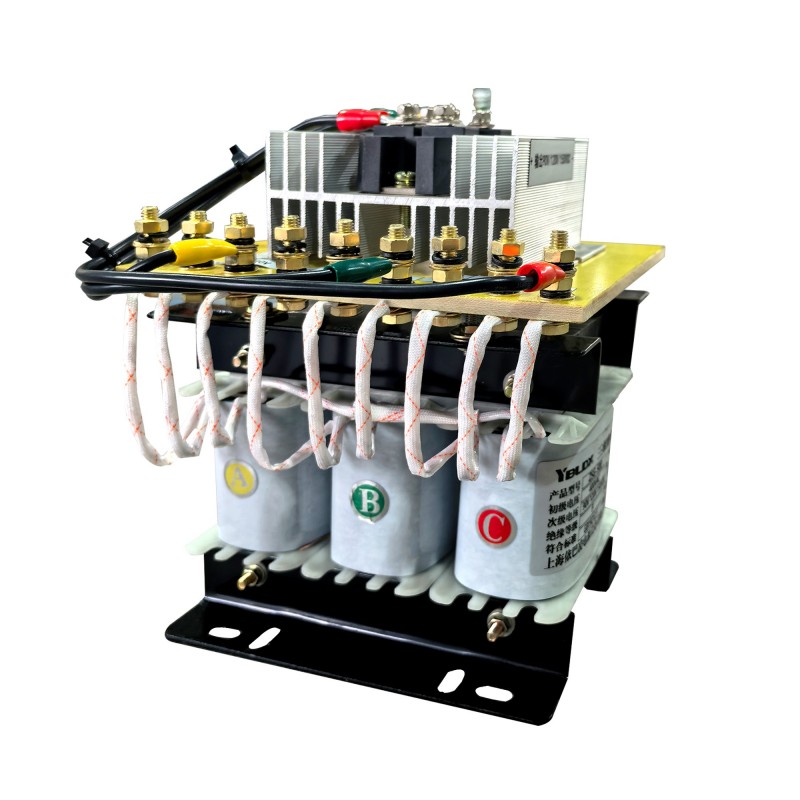

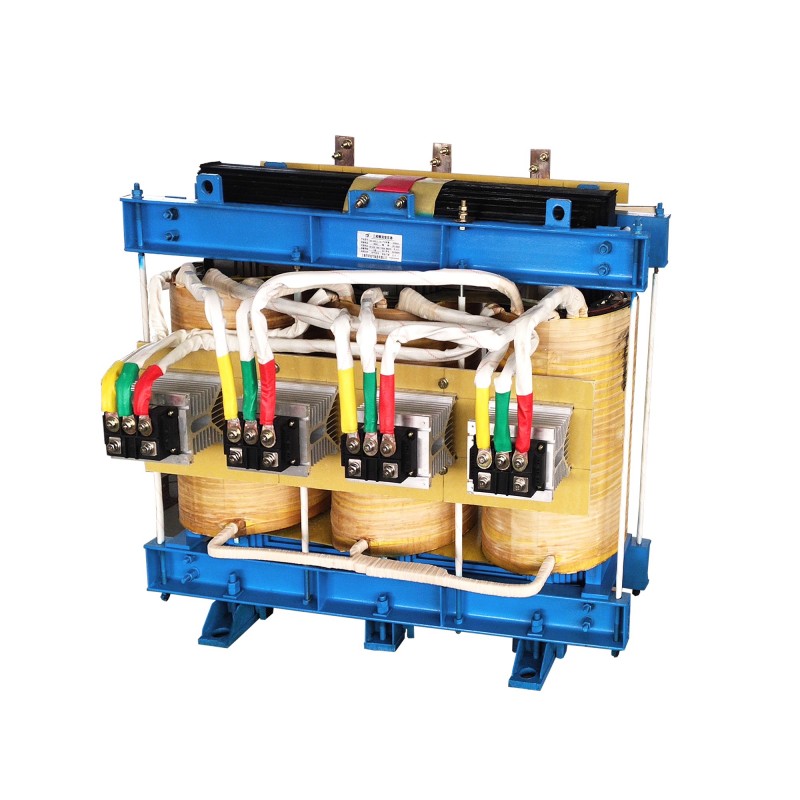

Trasformatore trifase a secco ZSG

Il trasformatore trifase a secco ZSG è un dispositivo che converte l'energia di rete nella potenza richiesta dai raddrizzatori ed è ampiamente utilizzato in diversi settori industriali. La sua funzione principale è convertire l'energia CA in energia CC e il trasformatore è adatto per una varietà di scenari applicativi, tra cui la ricarica della batteria, l'elettrolisi elettrochimica e gli alimentatori generali per raddrizzatori industriali, ecc.

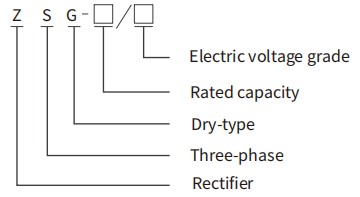

Numeri di modello e loro significato

Condizioni operative normali

Per garantire che i trasformatori trifase a secco ZSG funzionino in modo sicuro, stabile ed efficiente durante la loro durata di vita progettata, l'ambiente di installazione e funzionamento di questi trasformatori deve soddisfare rigorosamente una serie di condizioni limite chiare.

In termini di condizioni climatiche, il limite superiore della temperatura dell'aria non dovrebbe superare +40℃, la temperatura media nelle 24 ore dovrebbe essere controllata al di sotto di +30℃ e la temperatura minima non dovrebbe essere inferiore a -5℃.

Allo stesso tempo, l'umidità relativa dell'atmosfera dovrebbe essere ≤50% a +40℃, l'umidità relativa media mensile massima nel mese più piovoso dovrebbe raggiungere il 90%, ma è necessario garantire che la temperatura minima media mensile sia +25℃ per evitare una dannosa condensa sulla superficie.

In termini di condizioni geografiche, il luogo di installazione dei trasformatori trifase a nucleo ZSG di solito non dovrebbe superare un'altitudine di 2000 metri. Se si supera questo limite, la portata e l'isolamento dovranno essere opportunamente ridotti e rinforzati.

L'intervallo di deviazione dello stato stazionario consentito della tensione di alimentazione in ingresso è ±5% del valore nominale per evitare il rischio di sovraeccitazione del nucleo.

Inoltre, i trasformatori devono essere collocati in una posizione priva di forti vibrazioni e urti, con fondamenta solide e buona ventilazione, e lontano da polveri corrosive, conduttrici o gas infiammabili ed esplosivi.

Queste condizioni insieme costituiscono il quadro ambientale di base per un funzionamento affidabile. Qualsiasi deviazione da queste condizioni può accelerare l'invecchiamento dell'isolamento, aumentare le perdite o causare guasti. Pertanto, prima della selezione e dell'ubicazione, questa deve essere pienamente valutata e confermata.

Il nucleo del trasformatore trifase a secco ZSG

Il nucleo del trasformatore trifase a secco ZSG è un sofisticato sistema elettromagnetico e meccanico progettato per ambienti industriali difficili. È costituito principalmente da quattro componenti funzionali.

Sistema di circuiti magnetici: la base per la trasmissione di energia, utilizzando lamiere di acciaio al silicio orientato di alta qualità e ad alta permeabilità magnetica laminate a freddo che sono impilate in modo graduale per formare un nucleo a tre colonne trifase. Ciò garantisce un funzionamento efficiente e con poche perdite.

Sistema circuitale: l'organismo principale per la conversione dell'energia. Gli avvolgimenti ad alta e bassa tensione sono solitamente avvolti con un foglio di rame privo di ossigeno T2 o filo di rame piatto e sottoposti a un processo di impregnazione sotto pressione (VPI), dove vengono impregnati e polimerizzati con resina resistente alle alte temperature per formare una struttura integrata solida, resistente all'umidità e conduttiva del calore.

Questa è la chiave per consentire al trasformatore trifase di tipo a secco ZSG di gestire carichi d'urto.

Sistema di isolamento e dissipazione del calore: la garanzia di un funzionamento affidabile. L'isolamento interstrato e inter-spira composto da DMD, Nomex, ecc. resistenti alle alte temperature, insieme alle vie d'aria di raffreddamento e ai dispositivi di raffreddamento ad aria forzata all'interno degli avvolgimenti, lavorano insieme per garantire il controllo dell'aumento di temperatura.

Sistema di protezione meccanica e cablaggio finale: fornisce protezione tramite un involucro in lamiera d'acciaio plastificata e realizza collegamenti elettrici affidabili tramite terminali in rame o sbarre con elevata capacità di trasporto di corrente.

Domande frequenti

D: Come sono i tempi di consegna?

R: Di solito ci vorranno circa 30 giorni dopo la conferma dell'ordine.

D: Accetteresti di utilizzare il nostro logo?

A: Se la quantità è buona, non è assolutamente un problema fare OEM.

D: Offrite la valvola di scarico esterna e il campionatore con scatola chiudibile a chiave?

R: Stiamo iniziando ad aggiungere sempre più nuove unità in stock dotate di valvola di scarico esterna e campionatore con scatola chiudibile a chiave, nonché manometri esterni in scatola chiudibile a chiave per motivi di sicurezza.

D: Quanta garanzia?

A: 24 mesi, fornire parti danneggiate per cause non umane entro un anno.

D: Sei una società commerciale o un produttore?

A: Siamo una fabbrica di produzione.
