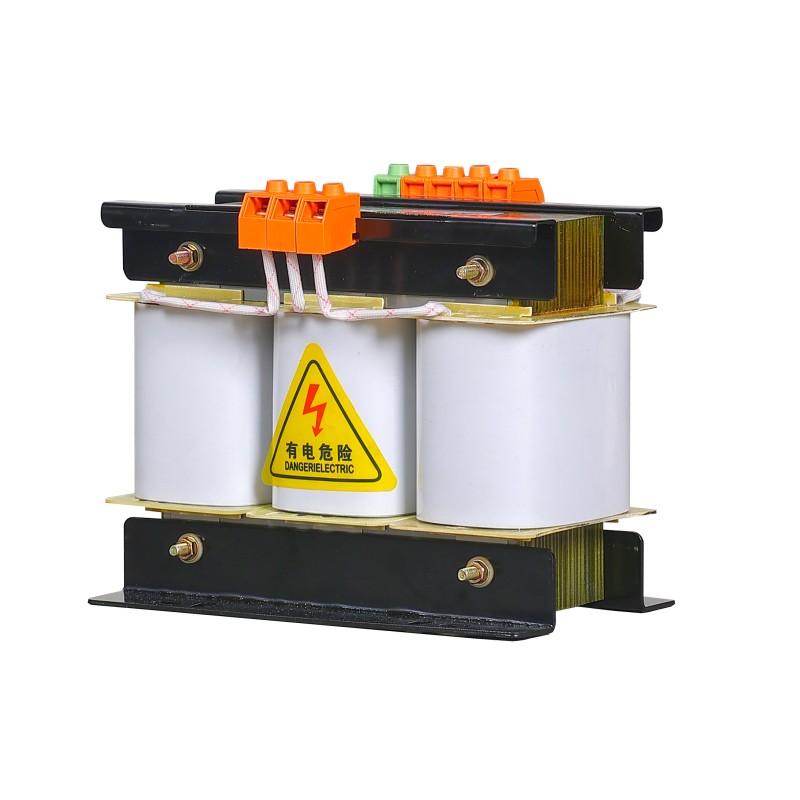

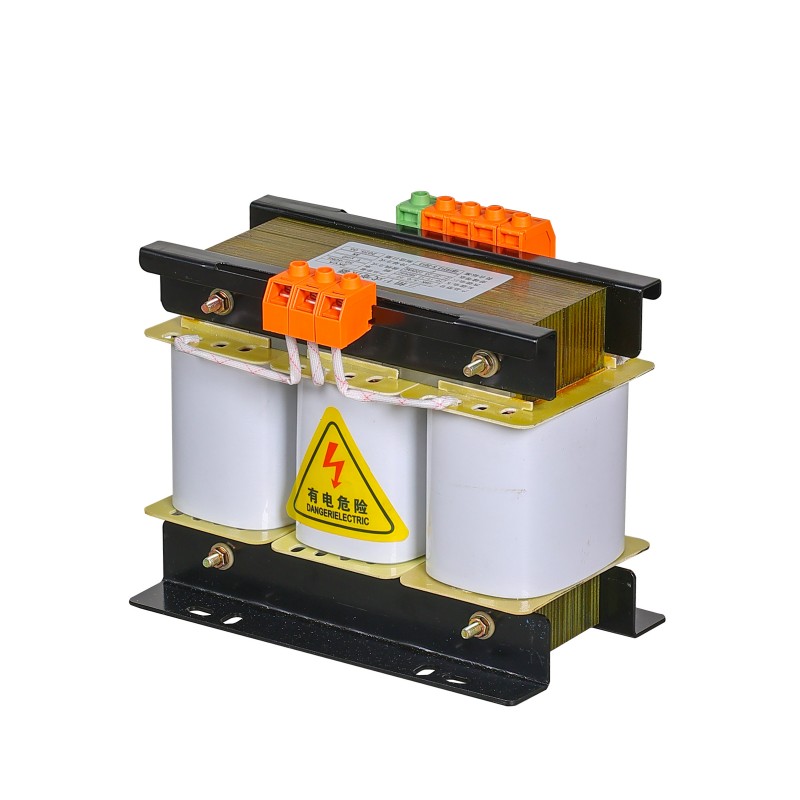

Trasformatore automatico SBK

L'autotrasformatore SBK è una soluzione compatta di conversione di tensione progettata specificamente per scenari industriali con spazio limitato e severi requisiti di efficienza. Elimina la necessità di avvolgimenti isolati e ottiene una riduzione del volume del 30% e una riduzione del peso del 25% alla stessa capacità attraverso una struttura della bobina condivisa, ottenendo un'elevata densità di potenza.

Tecnologia di base

La tecnologia principale dell'autotrasformatore SBK risiede nell'uso di lamiere di acciaio al silicio orientato modello 120 spesse 0,35 mm laminate a freddo e fili piatti di rame smaltato resistenti alle alte temperature, combinati con un processo di avvolgimento a strati, garantendo un'efficienza operativa superiore al 98% anche con una velocità di carico del 75% e sopprimendo efficacemente il riscaldamento armonico.

Il sistema di regolazione della tensione utilizza spazzole di carbone in lega di nichel-argento e guide in lega di bronzo fosforoso, con contatto stabile, che supporta oltre 100.000 regolazioni.

Viene generalmente utilizzato nell'avvio flessibile di motori inferiori a 55 kW, nell'adattamento della tensione delle linee di produzione (come la compensazione della differenza di tensione da 380 V a 400 V) e nell'uscita di tensione ad ampio intervallo delle piattaforme di test delle apparecchiature.

Quando si seleziona l'autotrasformatore SBK, la capacità deve soddisfare la formula: ≥ 1,2 × [Potenza nominale dell'apparecchiatura (kW) ÷ (0,8 × Fattore di potenza)] + Capacità massima di spunto di avvio della singola unità.

Essenzialmente, questo prodotto è uno strumento professionale fornito agli ingegneri che comprendono profondamente il principio dell'autotrasformatore. Negli scenari in cui non è richiesto l’isolamento elettrico e si perseguono spazio ed efficienza estremi, è la soluzione più diretta ed efficiente.

Informazioni sul prodotto

Domande frequenti

D: In quali circostanze dovrebbe essere utilizzato l'autotrasformatore SBK e in quali circostanze non dovrebbe mai essere utilizzato?

A: Gli scenari applicabili per gli autotrasformatori SBK (senza isolamento richiesto per la regolazione/trasformazione della tensione):

✔ Avvio graduale del motore e controllo della velocità: può limitare la corrente di avviamento del motore ed eseguire la regolazione della velocità su piccola scala.

✔ Tensione stabile/caduta di tensione di compensazione: quando la tensione di rete è bassa, questo trasformatore può aumentare la tensione al valore nominale dell'apparecchiatura (ad esempio da 380 V a 400 V).

✔ Alimentazione di prova per apparecchiature: può fornire una tensione di prova flessibile e regolabile per laboratori o linee di produzione.

Non utilizzare in:

● Qualsiasi situazione che possa coinvolgere la sicurezza personale e richieda protezione contro le scosse elettriche.

● Per utensili elettrici portatili, apparecchiature mediche, prese da banco da laboratorio.

● In ambienti pericolosi umidi, infiammabili ed esplosivi.

● Per alimentatori di strumenti di precisione che richiedono un completo isolamento dalle interferenze della rete.

D: Quali sono le particolarità dei materiali e dei processi?

R: L'autotrasformatore SBK è progettato per applicazioni industriali affidabili. Materiali e processi chiave ne garantiscono le prestazioni:

Nucleo: utilizza lamiere di acciaio al silicio orientato laminate a freddo spesse 0,35 mm per garantire basse perdite a vuoto e bassa rumorosità di funzionamento.

Avvolgimenti: utilizzare filo piatto di rame smaltato di classe H (180 ℃), con elevata resistenza al calore e forte capacità di sovraccarico.

Meccanismo di regolazione della tensione: una combinazione di spazzole di carbone in lega di nichel-argento e guide in lega di bronzo fosforoso, che garantisce buona conduttività, resistenza all'usura e bassa resistenza di contatto, con una lunga durata di regolazione.

Trattamento di isolamento: elaborato mediante tecnologia di impregnazione sotto vuoto (VPI), resistente all'umidità, agli urti e con una buona dissipazione del calore.

D: L'autotrasformatore SBK può essere utilizzato come stabilizzatore automatico di tensione?

R: No. L'autotrasformatore SBK standard viene regolato manualmente o regolato su punti preimpostati tramite l'azionamento del servomotore. Non ha la funzione di stabilizzazione della tensione per monitorare in tempo reale la tensione di uscita e regolarla automaticamente.

Se hai bisogno di gestire le fluttuazioni in tempo reale della tensione della rete elettrica e mantenere un'uscita stabile, dovresti scegliere uno stabilizzatore di tensione automatico dedicato, che è anche una delle serie che Yibaling può offrire.
