Come viaggia l'elettricità dalla sottostazione alla fabbrica? Perché è ancora il trasformatore a bagno d'olio?

Nel sistema energetico esiste un tipo di attrezzatura che esiste da più di cento anni, il cui principio è rimasto immutato e la cui struttura non è fantasiosa, ma è in uso da sempre:

ILtrasformatore in olio.

Il trasformatore in olio non è trendy, né cool, ma può essere trovato in ogni fabbrica, in ogni zona residenziale e in ogni linea di distribuzione.

I. Cosa fa esattamente il trasformatore in olio?

In poche parole: converte l'elettricità ad alta tensione in elettricità a bassa tensione o viceversa.

L'elettricità proveniente dalla centrale ha una tensione molto elevata (diverse decine di migliaia di volt o addirittura centinaia di migliaia di volt) e non può essere utilizzata direttamente per le apparecchiature. La stazione di trasformazione immersa nell'olio riduce la tensione a 380 V per le fabbriche o 220 V per le case.

Negli scenari inversi, alcune situazioni richiedono la conversione della bassa tensione in alta tensione (come le centrali fotovoltaiche e i parchi eolici collegati alla rete), ed è anche il trasformatore immerso nell’olio a farlo.

Il trasformatore in olio fa solo una cosa: trasformazione della tensione.

Lo fa da oltre cento anni senza cambiare il suo approccio.

II. Nell'era attuale, perché viene ancora utilizzato il "petrolio"?

Alcuni si chiedono: i trasformatori a secco non sono più sicuri? Perché utilizzare ancora i trasformatori in olio?

La risposta sta in tre parole: resiste.

Il trasformatore in olio non è “arretrato”; è la soluzione più adatta in scenari in cui i requisiti di affidabilità, capacità e costo sono elevati.

III. Cosa fa esattamente l'"olio" all'interno del trasformatore immerso nell'olio?

Non viene utilizzato per la combustione; viene utilizzato per l'isolamento e la dissipazione del calore.

Isolamento: tra la bobina e il nucleo, tra la bobina e l'involucro, tra i diversi livelli di tensione della bobina, è separato dall'olio per evitare archi e scariche.

Dissipazione del calore: Quando la bobina si riscalda, l'olio toglie il calore e lo trasmette alla parete del serbatoio dell'olio e lo disperde nell'aria.

Questo è il motivo per cui iltrasformatore in olioha una forte capacità di sovraccarico: la capacità termica dell'olio è elevata e durante il funzionamento con sovraccarico a breve termine, l'aumento della temperatura non è rapido come quello dei trasformatori a secco.

IV. I trasformatori immersi in olio sono soggetti a guasti?

Al contrario, il trasformatore in olio è il tipo di apparecchiatura elettrica più durevole.

Finché non viene gravemente sovraccaricato per lungo tempo, non viene utilizzato a lungo senza olio e non è soggetto frequentemente a fulmini o cortocircuiti, un singolo trasformatore immerso in olio può avere una durata prevista di 20-30 anni.

I "problemi" comuni sono in realtà solo di alcuni tipi:

Calo del livello dell'olio (perdita o evaporazione)

Deterioramento dell'olio (umidità o ossidazione)

Condensatore, commutatore, invecchiamento dell'isolamento

Sovraccarico che causa un aumento eccessivo della temperatura

Tutti questi problemi possono essere rilevati e affrontati in anticipo attraverso ispezioni regolari e test dell'olio.

V. Le domande più frequenti dei clienti quando scelgono un trasformatore in olio

1. Rame o alluminio?

Il rame ha una buona conduttività, resistenza al calore e una lunga durata, ma è costoso.

L'alluminio è più economico, ma a parità di capacità ha un volume maggiore e una generazione di calore leggermente superiore.

Scegli quale dipende dal budget e dai requisiti in loco. Ma una cosa da notare: se si tratta di un progetto continuo ad alto carico o di esportazione, si consiglia di utilizzare il rame.

2. Completamente sigillato o con serbatoio dell'olio?

Completamente sigillato: l'olio non entra in contatto con l'aria, l'invecchiamento è lento e non richiede manutenzione, adatto per l'uso esterno

Con serbatoio dell'olio: è presente un dispositivo di respirazione che consente l'osservazione del livello dell'olio, adatto a scenari che richiedono ispezioni regolari

3. Come scegliere il grado di perdita (efficienza energetica)?

S11, S13, S20... Maggiore è il numero, minore è la perdita, ma il prezzo è più alto.

Calcolare se il risparmio annuale di elettricità può coprire i costi di approvvigionamento più elevati: in genere S13 può recuperare la differenza in 2-3 anni.

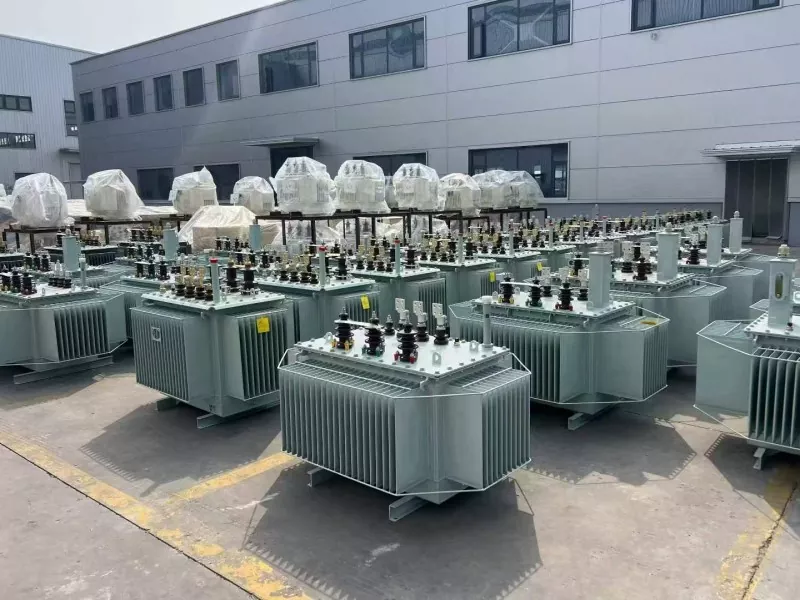

VI. Trasformatori in olio di Yibaling

Produciamotrasformatori in olionon seguendo alcun "percorso tecnologico nero", ma selezionando buoni materiali, controllando buoni processi e conducendo test approfonditi.

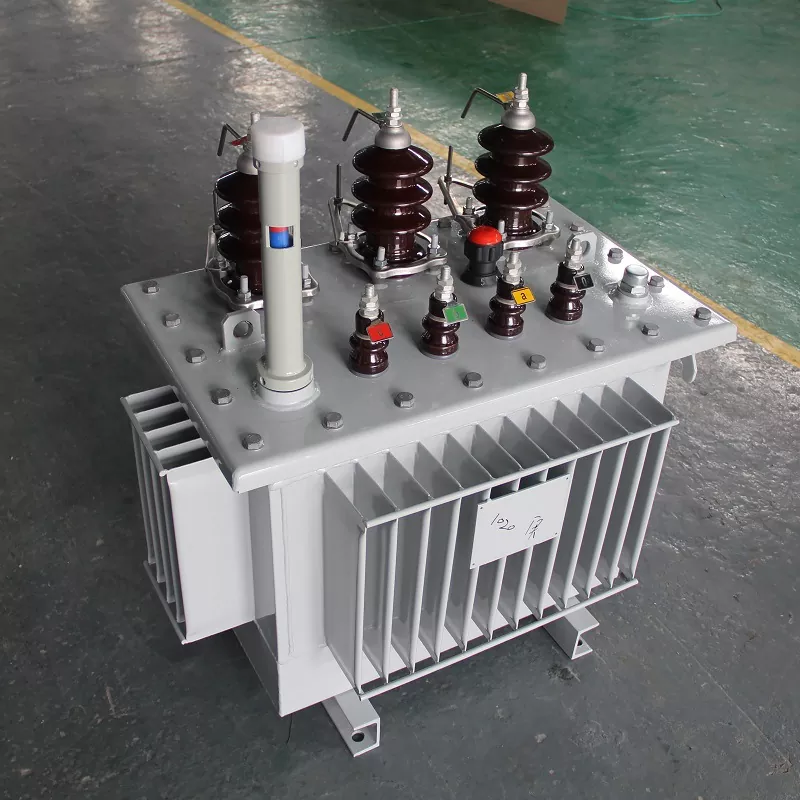

Nucleo: lamiere di acciaio al silicio orientato laminate a freddo ad alta permeabilità magnetica, impilamento completamente sfalsato, bassa perdita a vuoto

Avvolgimento: rame puro (standard) o alluminio ad alta purezza (secondo necessità), rigoroso isolamento interstrato, forte capacità anti-cortocircuito

Olio isolante: olio per trasformatori di alta qualità, completamente testato per resistenza alla tensione, contenuto di umidità e perdita dielettrica prima di lasciare la fabbrica. Serbatoio del carburante: radiatore in lamiera o lamiera ondulata, saldatura completamente sigillata, a prova di perdite, a prova di corrosione e a prova di rugiada

Test di fabbrica: variazione del rapporto, resistenza CC, resistenza di isolamento, perdita a vuoto, perdita di carico, tensione di resistenza alla frequenza di alimentazione... Ogni unità viene testata, senza ispezione a campione. Applicabile a:

Distribuzione elettrica in fabbrica, sottostazione comunitaria

Industrie minerarie, chimiche, cartarie, tessili

Potenziamento dell'energia solare, connessione alla rete eolica

Sostegno alle esportazioni, progetti di aiuti esteri

Capacità: 30kVA - 3150kVA

Voltaggio: 10kV/0,4kV come opzione principale, supporta la personalizzazione non standard

VII. Riassunto in una frase

Il trasformatore immerso nell'olio non è quello più alla moda, ma è sicuramente una delle apparecchiature di distribuzione dell'energia più affidabili in "battaglie difficili" come grande capacità, carico elevato, ambiente esterno e funzionamento a lungo termine.

L’elettricità è presa in prestito dal cielo e sostiene la terra.

Se hai requisiti di selezione per trasformatori in olio (capacità, tensione, grado di efficienza energetica, completamente sigillati o con serbatoio di stoccaggio dell'olio, certificazione per l'esportazione), puoi contattare ilTeam di tecnologia energetica Yibalingin qualsiasi momento.
