Conosci i trasformatori in olio?

L'elettricità che esce dalle centrali elettriche ha una tensione estremamente elevata (decine di migliaia o addirittura centinaia di migliaia di volt), che non può essere utilizzata direttamente dai macchinari industriali o dalle abitazioni residenziali.

È necessario abbassare la tensione.

Chi fa questo lavoro?Trasformatori in olio.

Non sono né nuovi né all’avanguardia e il loro principio di funzionamento è rimasto sostanzialmente invariato da oltre un secolo. Eppure, fino ad oggi, molto probabilmente ne troverete uno in ogni sottostazione, sotto ogni palo della luce e nella sala di distribuzione di ogni fabbrica.

A cosa serve un trasformatore immerso nell'olio?

In poche parole: trasformare la tensione.

Step-down: converte l'elettricità ad alta tensione (ad esempio 10 kV) in elettricità a bassa tensione (ad esempio 380 V, 220 V) per l'uso delle apparecchiature.

Step-down: prende l'alta tensione (come 10 kV) e la riduce a bassa tensione (380 V, 220 V) in modo che la tua attrezzatura possa effettivamente utilizzarla.

Step-up – Per l’energia solare o eolica. Aumenta la tensione prima di immetterla nella rete in modo da non perdere troppa energia su lunghe linee di trasmissione.

Non modifica la frequenza, non elimina le armoniche né regola la tensione. Fa esattamente una cosa: trasforma la tensione in ciò di cui hai bisogno.

Perché si chiama "immerso in olio"?

Semplice: è pieno d'olio.

Non per bruciare. Per due cose: isolamento e raffreddamento.

Isolamento: l'olio si trova tra le bobine e il nucleo e tra le bobine e il serbatoio. Senza di esso, l'alta tensione si svilupperebbe in modo trasversale: cortocircuito, scarica, apparecchiatura bruciata.

Raffreddamento – Quando le serpentine si surriscaldano, l'olio porta via il calore e la parete del serbatoio lo lascia uscire nell'aria. Il petrolio trattiene molto calore, ecco perchétrasformatori immersi in oliogestiscono bene il sovraccarico: possono correre duro per un po' senza lamentarsi.

L'olio però non dura per sempre. Con il tempo si sporca e assorbe umidità. Devi testarlo, filtrarlo o sostituirlo di tanto in tanto. Questa è la differenza più grande rispetto ai trasformatori di tipo secco.

I trasformatori a secco non utilizzano olio. Usano l'aria per il raffreddamento. Più sicuro e più pulito, sì. Ma sono più costosi e non sopportano il sovraccarico. I due non si sostituiscono l'uno all'altro; servono scenari diversi.

I trasformatori immersi in olio sono soggetti a guasti?

Al contrario, sono tra le apparecchiature elettriche più durevoli.

La loro durata di servizio prevista è in genere di 20-30 anni. Finché non sono gravemente sovraccarichi, non permanentemente a corto di petrolio e non colpiti ripetutamente da fulmini, possono funzionare in modo affidabile per decenni.

I "difetti" comuni sono rari:

Abbassamento del livello dell'olio (perdita o evaporazione)

Qualità dell'olio deteriorata (umidità o ossidazione)

Boccole e commutatori invecchiati

Invecchiamento dell'isolamento dovuto a sovraccarico prolungato

Questi problemi non causano guasti improvvisi. Possono essere rilevati e affrontati in anticipo attraverso ispezioni regolari e analisi dell'olio. I trasformatori immersi in olio non sono esenti da manutenzione, ma una corretta manutenzione garantisce una lunga durata.

Dove sonoTrasformatori in olioAncora usato?

Parametri chiave dei trasformatori immersi in olio: domande più frequenti dei clienti

Capacità (kVA): somma la potenza di tutti i carichi e aggiungi un margine del 30%–50%. Evitare calcoli serrati.

Rame o alluminio: rame contro alluminio

Il rame costa di più. L’alluminio costa meno.

Ma il rame conduce meglio, dura più a lungo e gestisce meglio il calore. Se la tua attrezzatura funziona giorno e notte, scegli il rame. Ti ringrazierai più tardi.

Tipo completamente sigillato o con conservatore

Completamente sigillato mantiene l'aria fuori. Meno ossigeno significa che l'olio invecchia più lentamente e non devi giocherellare con esso così spesso.

Il tipo con conservatore consente di vedere il livello dell'olio. Meglio comunque se hai qualcuno che controlla le cose regolarmente.

Classe di efficienza energetica – S11, S13, S20…

Un numero più grande significa perdite minori, ma anche un prezzo più alto. Fai i conti: quanti anni ci vorranno perché i risparmi di energia elettrica ripaghino il costo iniziale più elevato? Questa è la tua risposta.

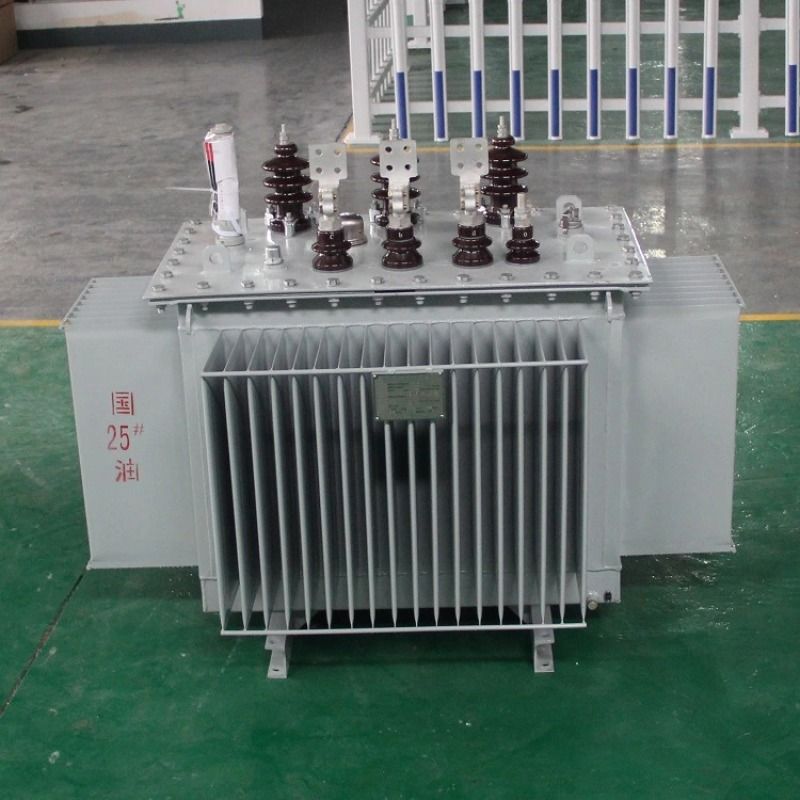

Di Yibalingtrasformatori immersi in olio

Niente di speciale. Solo un lavoro solido.

Nucleo: acciaio al silicio laminato a freddo di alta qualità, giunti completamente interfogliati. Bassa perdita di carico.

Avvolgimenti: rame puro di serie (alluminio ad alta purezza su richiesta). L'isolamento degli strati è stretto e coerente.

Olio isolante: olio per trasformatori di alta qualità, completamente testato per resistere alla tensione, al contenuto di umidità e alla perdita dielettrica prima della consegna.

Serbatoio: radiatori ondulati o alettati con saldatura completamente sigillata per resistenza alle perdite e alla corrosione.

Test di fabbrica: ogni unità viene sottoposta a test relativi al rapporto di trasformazione, alla resistenza CC, alla resistenza di isolamento, alla perdita a vuoto, alla perdita di carico e alla tensione di resistenza alla frequenza di alimentazione, senza test di solo campionamento.

Scenari applicativi

Distribuzione industriale, sottostazioni residenzialiIndustria mineraria, chimica, cartaria, tessileStep-up fotovoltaico, connessione alla rete di energia eolicaProgetti di sostegno all'esportazione, progetti di aiuto estero

Specifiche

Capacità: 30kVA–3150kVA (capacità maggiori negoziabili)

Voltaggio: Principalmente 10kV/0.4kV, opzioni personalizzate non standard disponibili.
