Non tutti i trasformatori sono "a forma di cubo"？

La maggior parte delle persone immagina un trasformatore come un grosso pezzo di ferro squadrato che sta lì a ronzare.

Ma non tutti i trasformatori sono così.

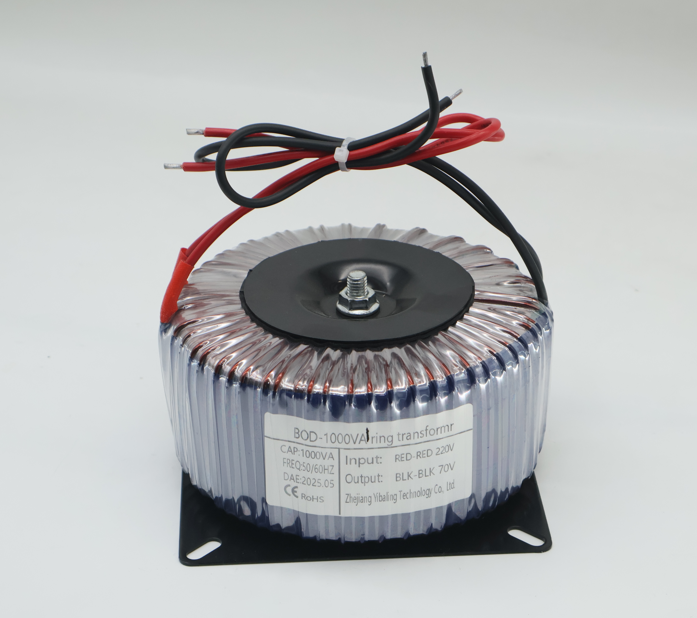

Ce n'è un altro tipo: iltrasformatore toroidale.

Sembra una ciambella. Vuoto nel mezzo. Il filo è avvolto uniformemente attorno all'intero anello, non solo attorno a una gamba. Totalmente diverso dai soliti stile a blocchi.

Cosa fatrasformatori toroidalidiversi da quelli comuni?

Un normale trasformatore EI ha un nucleo fatto di fogli di acciaio al silicio impilati, a forma un po' come il carattere cinese "日". Le bobine girano attorno alla gamba centrale. È semplice. È economico. Ma ha alcuni svantaggi incorporati:

Perde una discreta quantità di campo magnetico

Non è poi così efficiente

Grande e pesante

Ronzio alla frequenza di rete

Un trasformatore toroidale, d'altra parte, utilizza un nucleo costituito da una lunga striscia di acciaio al silicio arrotolata in un anello: senza giunture, senza spazi vuoti. Il circuito magnetico è completamente chiuso. Il filo è avvolto uniformemente attorno all'intero anello, non solo su una gamba.

Questa differenza nella costruzione porta a reali miglioramenti delle prestazioni.

1. Perdita magnetica minima

I giunti nel nucleo dei trasformatori EI interrompono il circuito magnetico, provocando la fuoriuscita di parte del flusso magnetico. Grazie al nucleo chiuso senza giunture, il trasformatore toroidale produce una dispersione magnetica estremamente bassa e provoca molte meno interferenze alle apparecchiature sensibili circostanti come amplificatori di potenza audio e strumenti di precisione.

2. Alta efficienza

A parità di potenza, la perdita sul nucleo dei trasformatori toroidali è inferiore a quella dei trasformatori EI. Quando si utilizzano materiali identici, la loro efficienza può raggiungere oltre il 95%, un miglioramento sostanziale rispetto ai modelli convenzionali.

3. Dimensioni compatte e peso leggero

Il design toroidale è semplicemente più efficiente. A parità di potenza, un trasformatore toroidale è circa dal 30% al 40% più piccolo e leggero di un tipo EI. Ciò è importante quando lo spazio è ristretto o il peso conta: si pensi ad apparecchiature audio, strumenti di misura, dispositivi medici.

4. Basso rumore di funzionamento

Quel ronzio che senti dai normali trasformatori deriva principalmente dalla vibrazione dei giunti centrali. I nuclei toroidali non hanno giunti. Quindi sono naturalmente silenziosi. In uno studio di registrazione, in un laboratorio o in un sistema hi-fi domestico, si nota la differenza.

5. Forte resistenza al sovraccarico

Il nucleo toroidale disperde bene il calore. L'aumento della temperatura rimane uniforme in tutta l'unità. Quando hai bisogno di spingerlo forte per un breve periodo, può sopportarlo.

Applicazioni tipiche diTrasformatori toroidali

In breve, se hai bisogno di una potenza silenziosa, efficiente e con basse interferenze, i trasformatori toroidali sono difficili da battere.

Ma non sono perfetti.

Costo più elevato: più complicati da realizzare, quindi costano più dei tipi EI.

Grande corrente di spunto – Quando li accendi per la prima volta, possono assorbire più volte la loro corrente normale. Assicurati che l'interruttore e il fusibile siano in grado di gestirlo.

Difficile da riparare – Se una bobina si brucia, di solito la si sostituisce tutta. Smontarlo è una seccatura.

Tempi di consegna più lunghi – La maggior parte dei trasformatori toroidali sono costruiti su ordinazione. Tensioni e potenze non standard richiedono tempo.

In conclusione: se hai solo bisogno di qualcosa di economico e robusto e non ti interessano molto le perdite o un piccolo ronzio, scegli un trasformatore EI. Se desideri prestazioni migliori, dimensioni ridotte e funzionamento silenzioso, il toroidale è la strada da percorrere.
