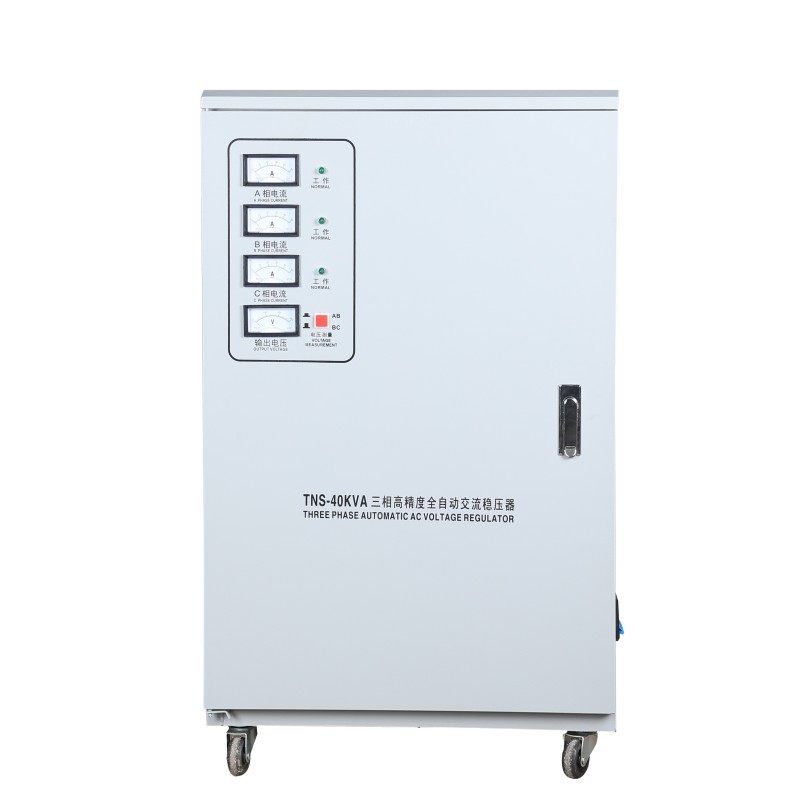

Stabilizzatore di tensione CA completamente automatico TNS

La serie Yibaling TNS di regolatori di tensione CA completamente automatici è un dispositivo di protezione dell'alimentazione trifase ad alte prestazioni progettato specificamente per strutture industriali e critiche. Impiega avvolgimenti modulari avanzati e una tecnologia di regolazione fase per fase intelligente. Può monitorare e correggere automaticamente fluttuazioni, squilibri e problemi di sottotensione/sovratensione nelle tensioni trifase in tempo reale e produrre potenza pura continua e stabile.

Applicazioni del prodotto

Nelle applicazioni pratiche, lo stabilizzatore di tensione CA completamente automatico TNS svolge il ruolo di guardiano del cuore industriale.

1. Laboratorio di lavorazione di precisione

Quando una grande punzonatrice CNC si avvia e provoca un improvviso calo della tensione di rete, lo stabilizzatore di tensione della serie TNS può compensare rapidamente in decine di millisecondi, garantendo che i servomotori del centro di lavoro a cinque assi adiacente non tremino, evitando così la rottamazione di decine di migliaia di pezzi di precisione a causa di deviazioni dimensionali.

2. Sala di distribuzione elettrica di un complesso commerciale

A causa dei periodi di consumo energetico irregolari dei negozi di ciascun piano, il carico trifase è gravemente sbilanciato. I regolatori di tensione tradizionali potrebbero essere sopraffatti, mentre la funzione di regolazione fase per fase intelligente di questo prodotto può stabilizzare in modo indipendente e preciso ciascuna tensione di fase, eliminando sostanzialmente i problemi di sovraccarico della linea neutra, riscaldamento e sfarfallio causati dallo squilibrio di tensione e garantendo il regolare funzionamento dei sistemi di climatizzazione, illuminazione e ascensore dell'intero centro commerciale.

3. Impianti di trattamento delle acque reflue in aree remote

In questi luoghi, la tensione all'estremità della linea di alimentazione a lunga distanza si aggira spesso intorno ai 300 V a un livello basso. La capacità di regolazione della tensione ad ampio intervallo del regolatore di tensione CA completamente automatico TNS può aumentarla costantemente fino allo standard 380 V, garantendo che le principali apparecchiature di potenza come soffianti e pompe di sollevamento ricevano una coppia sufficiente ed evitando guasti di avvio-arresto delle apparecchiature e riduzione dell'efficienza del trattamento delle acque reflue a causa di potenza insufficiente.

Informazioni sul prodotto

Materiale principale

Il sistema materiale centrale dello stabilizzatore di tensione AC completamente automatico Yibaling TNS costituisce la base fisica per ottenere un'alimentazione stabile a livello industriale. È costruito attorno a tre obiettivi principali: regolazione efficiente della tensione, controllo intelligente e protezione robusta.
Uno stabilizzatore di tensione TNS affidabile è essenzialmente un'integrazione ingegneristica di sistema di acciaio al silicio di alta qualità, materiali in rame ad alta conduttività, materiali compositi resistenti all'usura, dispositivi a semiconduttore e materiali protettivi.

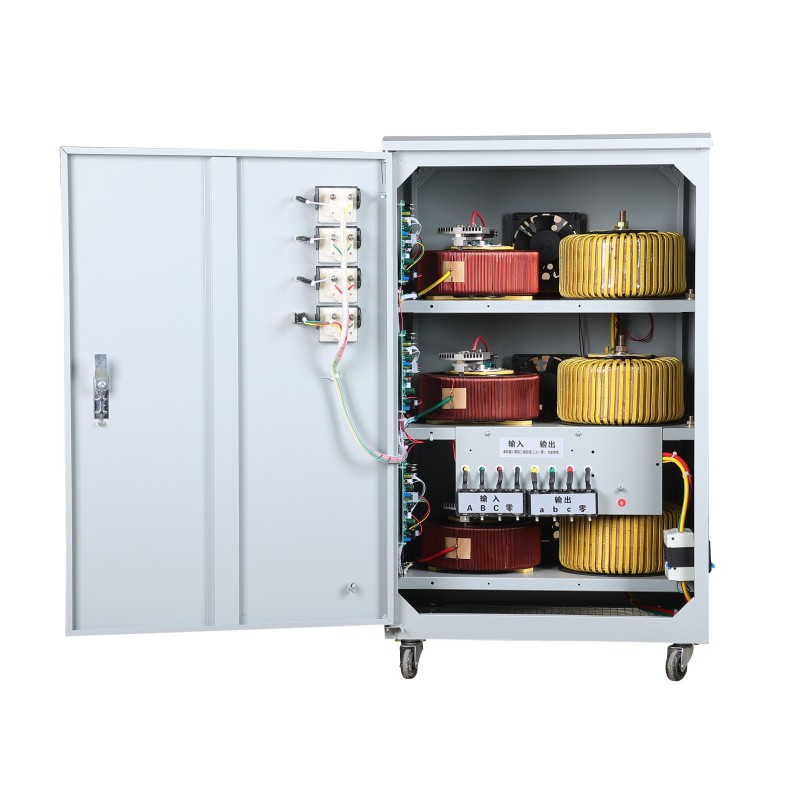

Il nucleo risiede nell'utilizzo di fogli di acciaio al silicio laminati a freddo con elevata permeabilità magnetica e bassa perdita come nucleo, combinati con avvolgimenti smaltati in rame elettrolitico di elevata purezza, per costruire un corpo principale di conversione magnetico-elettrico efficiente e con bassa perdita termica.

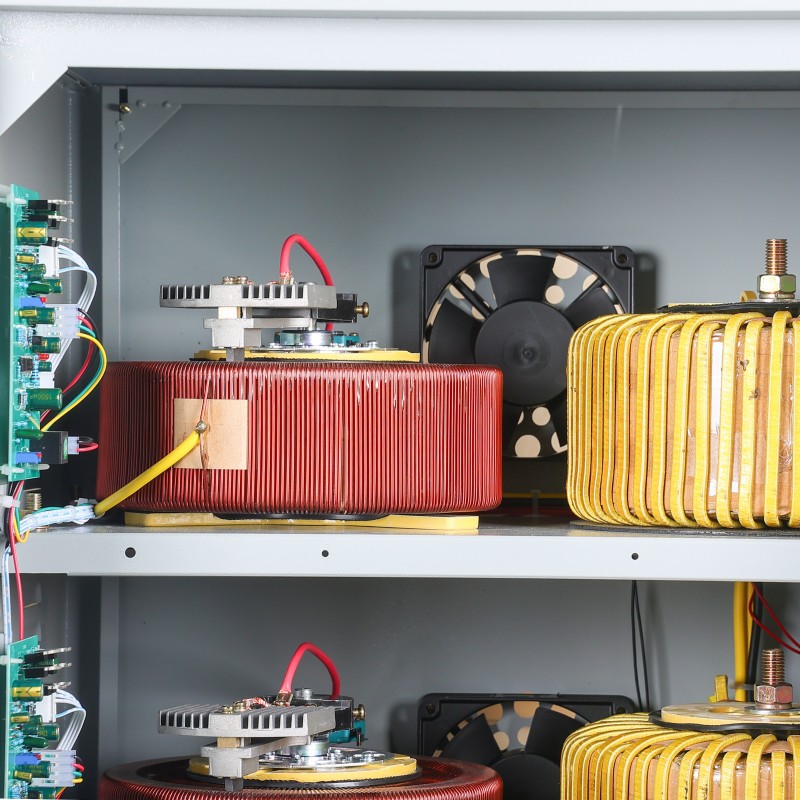

L'azione fondamentale di regolazione della tensione si basa sullo scorrimento preciso di speciali spazzole di carbone composito in grafite metallica sugli avvolgimenti. Questo materiale ha eccellenti proprietà di conduttività, autolubrificazione e resistenza all'usura.
I modelli di fascia alta utilizzano tiristori o moduli semiconduttori di potenza IGBT per ottenere una commutazione senza contatto, a livello di millisecondi e senza scintille, con una durata estremamente lunga.
Il cervello del prodotto è costituito da microprocessori di livello industriale (MCU) e trasformatori di tensione/corrente precisi, responsabili del campionamento preciso in tempo reale e del rapido processo decisionale.
In termini di sicurezza e struttura, i canali interni ad alta corrente utilizzano barre di rame stagnato a bassa impedenza, il telaio è costituito da piastre di acciaio laminate a freddo di alta qualità dopo il trattamento antiruggine e il varistore di ossido di metallo integrato (MOV) e altri componenti formano un circuito di protezione contro le sovratensioni.

La personalizzazione dello stabilizzatore di tensione CA completamente automatico TNS

1. Parametri chiave e conferma della tecnologia

Indicatori chiave di prestazione:

Precisione della stabilizzazione: Specificare chiaramente se è ±1% o ±0,5%, poiché ciò influisce direttamente sul livello di precisione (come la classe 0,2) del circuito di campionamento interno (come il chip ADC di precisione a 16 bit o superiore) e il trasformatore di tensione (PT).
Tempo di risposta: Specificare chiaramente se si tratta del tempo di risposta completo (dalla fluttuazione della tensione al ripristino entro l'intervallo di precisione) o del tempo di risposta al gradino. Per scenari quali presse e saldatrici a punti, è necessario confermare il requisito della velocità di compensazione istantanea dell'abbassamento di tensione, che determina se adottare una soluzione di commutazione senza contatto (tiristore) o un servomotore ad alta velocità.

Definizione iniziale dei materiali e dei processi chiave:

Basato sui requisiti di efficienzants, specificare chiaramente il limite superiore della qualità della lamiera di acciaio al silicio, ad esempio: "È necessario utilizzare Nippon Steel 27ZH100 o un grado domestico 30QG120 o superiore di lamiera di acciaio al silicio orientato".
In base alla capacità di sovraccarico e ai requisiti di durata, specificare chiaramente il tipo di componente di regolazione della tensione: "In scenari che richiedono regolazioni frequenti ed esenti da manutenzione, specificare l'uso di un modulo tiristore bidirezionale (tiristore) Infineon o di marca equivalente; in scenari di carico ad alto impatto, specificare l'uso di spazzole di carbone composite in grafite argento e avvolgimenti speciali resistenti all'usura con soluzione servomotore".
In base all'ambiente, specificare chiaramente il processo di protezione e anticorrosione: "Per gli ambienti costieri esterni, il corpo della scatola utilizza materiale in acciaio inossidabile 304, oppure il corpo della scatola in acciaio al carbonio utilizza il sistema di rivestimento anticorrosione pesante 'primer epossidico ricco di zinco + vernice intermedia epossidica all'ossido di ferro + finitura in poliuretano', con uno spessore totale del film secco ≥ 250 μm."

2. Progettazione dello schema

Progettazione dell'approfondimento elettromagnetico e strutturale:

Documento di calcolo elettromagnetico: Fornire calcoli dettagliati, incluso il valore della densità del flusso magnetico del nucleo di ferro (come ≤ 1,65 T), il valore della densità del flusso elettrico, il calcolo dell'impedenza di cortocircuito, la distribuzione delle perdite (perdita a vuoto, perdita di carico, perdita aggiuntiva) ecc.

Principali risultati della progettazione:

Disegno di progetto del trasformatore di compensazione: Specificare chiaramente la capacità, il rapporto di tensione, la forma dell'avvolgimento (come avvolgimento di lamina o avvolgimento di filo), il grado di isolamento (come classe H 180°C).
Calcolo selezione regolatore di tensione/modulo di potenza: Se si utilizza il tipo senza contatto, fornire il calcolo del margine di sicurezza tensione/corrente (solitamente tensione ≥ 2,5 volte, corrente ≥ 2 volte) e il calcolo della dissipazione del calore.
Schema logico di controllo: Specificare chiaramente il circuito hardware per il campionamento trifase indipendente, l'algoritmo di controllo (come il PID fuzzy), la logica di protezione (come la curva caratteristica del tempo inverso di sovracorrente).

3. Acquisto delle materie prime e avvio della produzione

Approvvigionamento dei materiali principali e ispezione del magazzino:

Lamiera di acciaio al silicio: Verificare il certificato di qualità del fornitore e campionare il valore della perdita di ferro (P1.7/50) e la forza dell'induzione magnetica (B800).
Filo elettromagnetico/lamina di rame: Verificare il tasso di resistenza CC del conduttore, lo spessore dello strato isolante e il valore della tensione di resistenza.
Modulo a semiconduttore di potenza: verificare il rapporto di fabbrica originale ed eseguire test sui parametri statici (come tensione di attivazione, corrente).
Materiale isolante: Verificare la certificazione del grado di resistenza al calore e l'uniformità dello spessore.

Processi chiave e controllo di processo speciale:

Impilamento con nucleo in ferro: utilizzare strumenti di impilamento a gradini, controllare il coefficiente di impilamento (> 0,96) e misurare la corrente a vuoto e il valore di perdita iniziale dopo il completamento.
Trattamento di avvolgimento e isolamento dell'avvolgimento: Utilizzare un avvolgitore a tensione costante ed eseguire un test di tensione di resistenza agli impulsi tra gli avvolgimenti (come 3,5 kV, 0,1 s) dopo il completamento. Per il processo di impregnazione, registrare l'intero processo della curva temperatura-pressione di "preriscaldamento-vuoto-indurimento per immersione".
Assemblaggio dell'unità di potenza senza contatto: Applicare il tipo specificato di grasso siliconico termoconduttivo sul dissipatore di calore, utilizzare una chiave dinamometrica con una coppia fissa per serrare i bulloni di installazione, garantire una resistenza termica di contatto costante.
