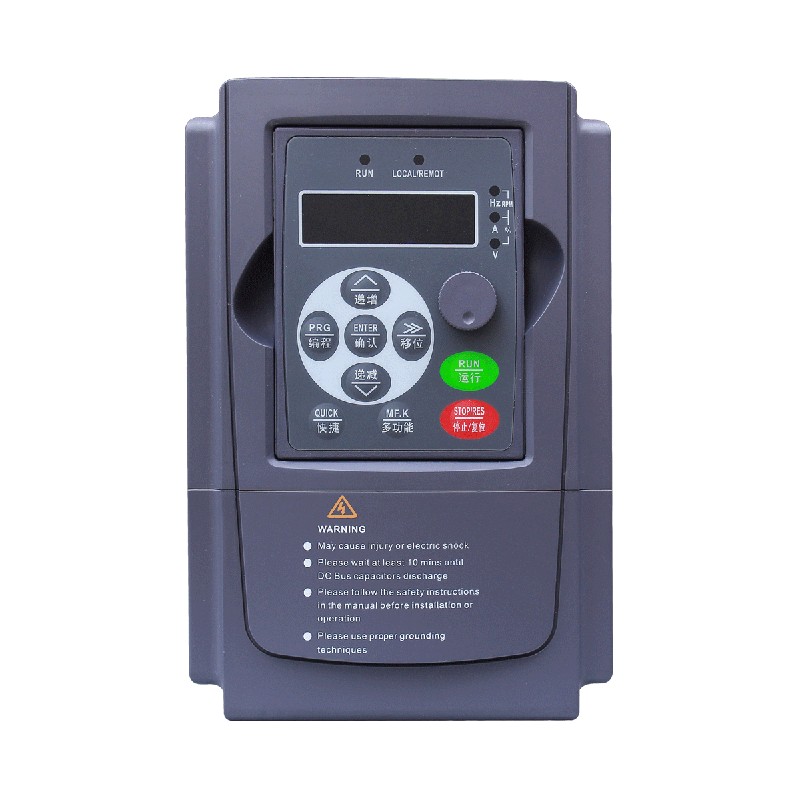

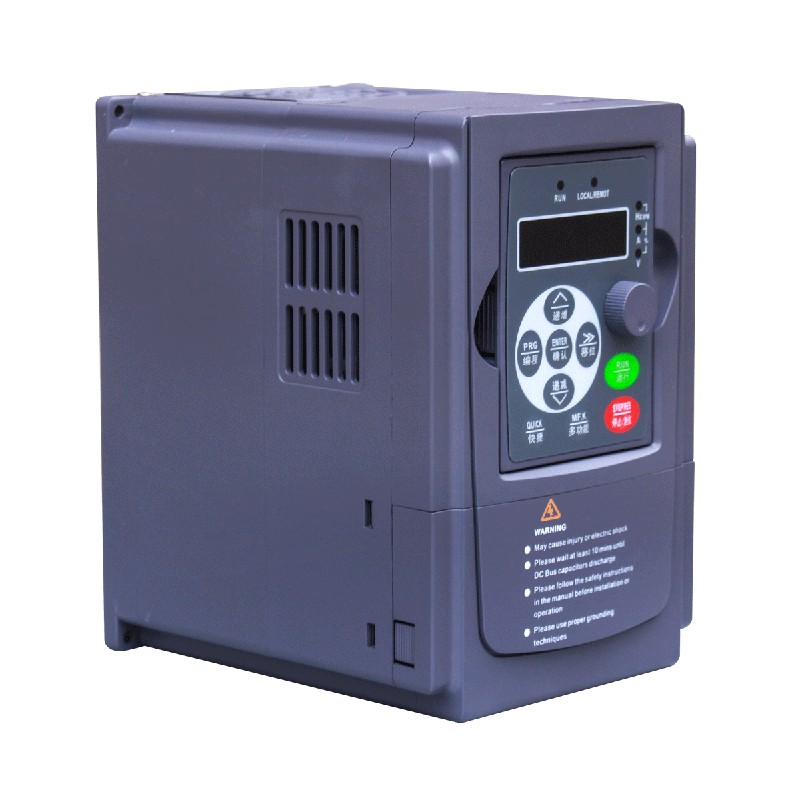

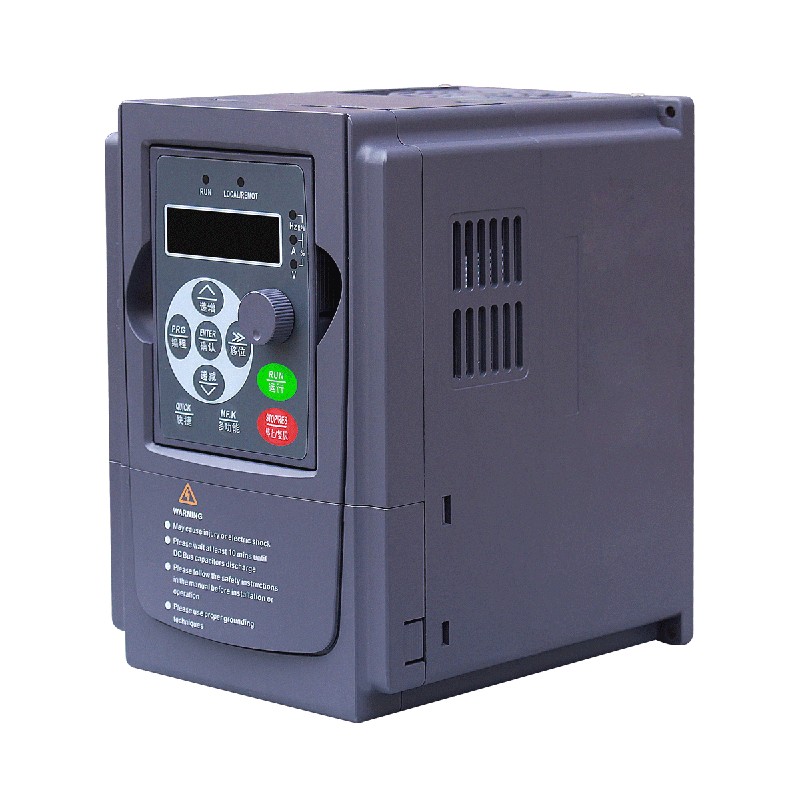

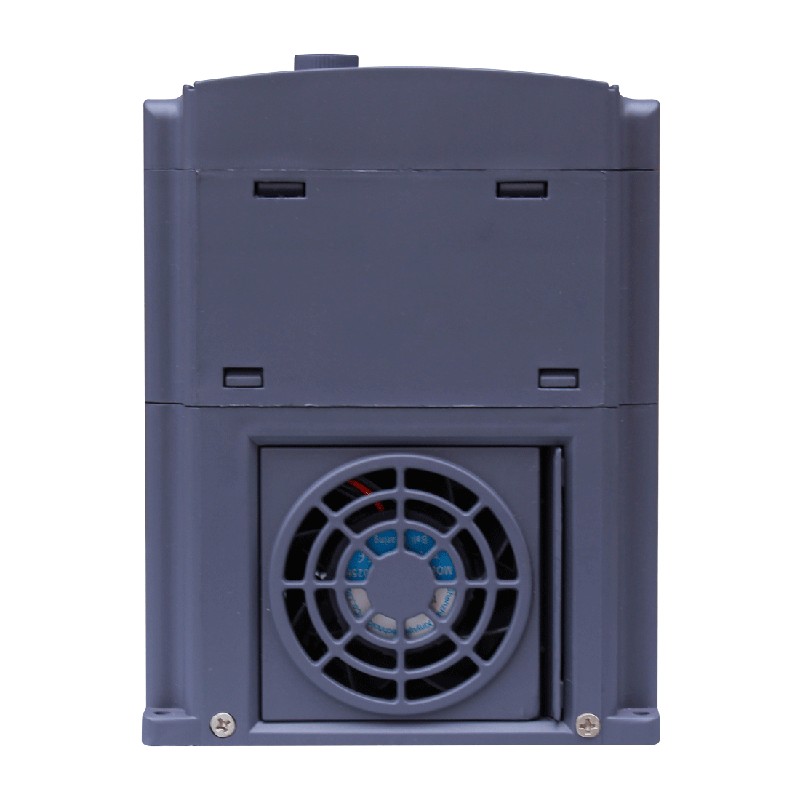

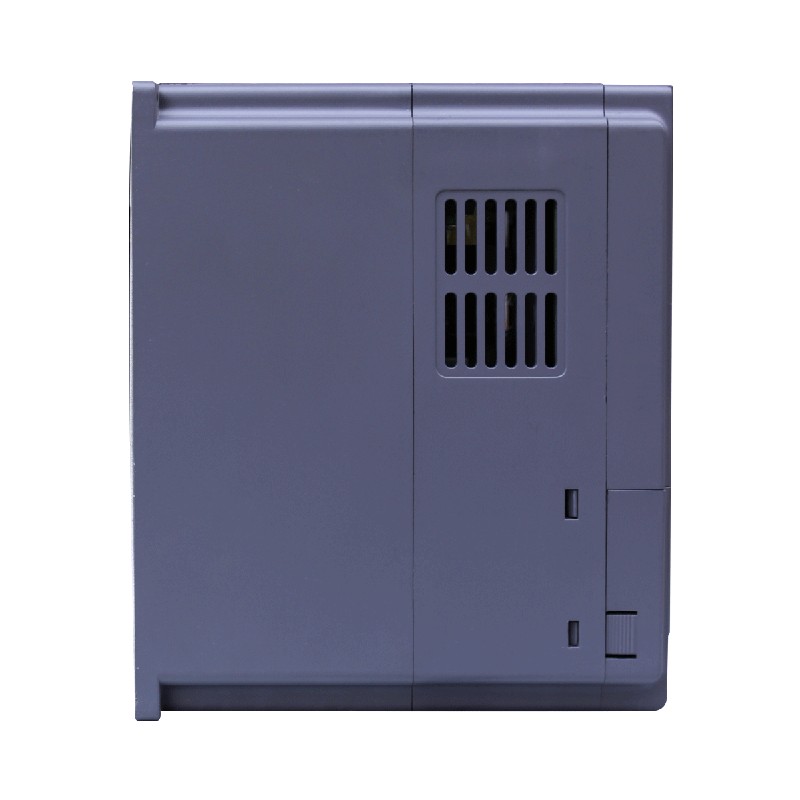

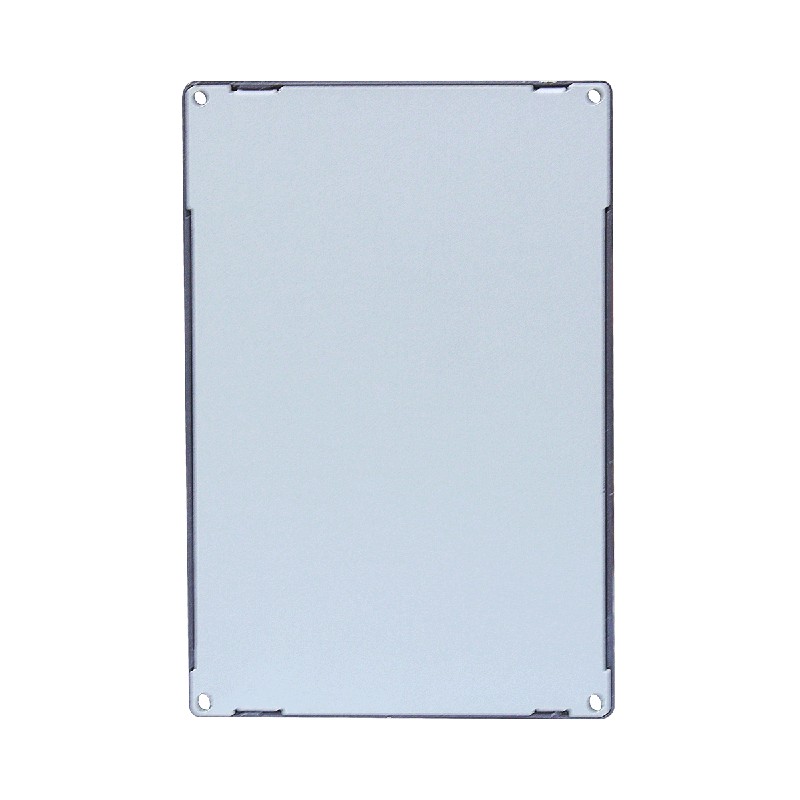

Convertitore di frequenza vettoriale per carichi pesanti

I convertitori di frequenza vettoriali per carichi pesanti Yibaling sono il cuore del controllo di potenza di fascia alta nelle applicazioni di azionamento industriale, progettati specificamente per azionare apparecchiature critiche in ambienti difficili. Integrano la robusta affidabilità del servizio pesante con la precisa efficienza del controllo vettoriale.
Il cosiddetto "sovraccarico" significa che può resistere a forti impatti, ha una capacità di sovraccarico superiore al 150% e può funzionare stabilmente per lungo tempo in ambienti difficili con elevata polvere e forti vibrazioni. E il controllo vettoriale è la sua essenza tecnica.
Attraverso algoritmi avanzati, il convertitore di frequenza vettoriale per carichi pesanti può disaccoppiare con precisione e controllare in modo indipendente la coppia e il campo magnetico del motore CA come un motore CC. Ciò consente al motore di erogare il 100% della coppia a pieno carico anche a velocità pari a zero o estremamente basse e di rispondere rapidamente a improvvisi cambiamenti di carico in pochi millisecondi.

Profilo Aziendale

Confrontare con convertitore di frequenza generale

Processo di ispezione in fabbrica

1. Garantire la qualità dei componenti principali

Utilizzare strumenti di test dedicati per condurre test dei parametri statici (come la tensione di saturazione Vce(sat) e la tensione di soglia di gate Vge(th)) e alcuni test dinamici su ciascun modulo IGBT nel convertitore di frequenza vettoriale a carico pesante, garantendo la coerenza dei parametri ed eliminando i prodotti difettosi.
In condizioni di carico simulato, testare la forma d'onda di uscita, la tensione di isolamento e il tempo di risposta della protezione da cortocircuito (deve essere nell'ordine dei microsecondi) del circuito di azionamento del convertitore di frequenza vettoriale attraverso dispositivi ed eseguire test di scansione automatizzati sull'interfaccia di comunicazione della scheda di controllo principale (come Profibus, Ethernet), canali I/O analogici/digitali e memoria.

2. Prove di sicurezza e isolamento

Utilizzare un megaohmmetro da 1.000 V per misurare la resistenza di isolamento tra tutti i terminali di ingresso, i terminali di uscita e il bus CC alla terra di protezione (richiede in genere > 100 MΩ).
Applicare un'alta tensione CA molto superiore alla tensione nominale (ad esempio, se la tensione nominale in ingresso è 380 V, la tensione di prova può essere 2500 V CA, della durata di 1 minuto), per testare la resistenza dell'isolamento del circuito principale, senza guasti o scariche elettriche.

3. Test delle prestazioni

Far funzionare continuamente il convertitore di frequenza vettoriale per carichi pesanti al 100% della corrente nominale e della velocità nominale per almeno 2-4 ore fino al raggiungimento della stabilità termica. Utilizzare una termocamera a infrarossi per misurare e registrare con precisione la temperatura del punto caldo del dissipatore di calore IGBT, la temperatura dell'alloggiamento del condensatore del bus CC e la temperatura dei punti di connessione della barra collettrice, assicurandosi che l'aumento di temperatura di qualsiasi punto sia inferiore al limite di progettazione (ad esempio ≤ 70 K).
In condizioni di carico leggero o assente, impartire un comando di coppia di gradino e utilizzare una sonda di corrente a larghezza di banda elevata e un oscilloscopio per misurare il tempo di risposta e il superamento della corrente di coppia in uscita (Iq), per verificare la capacità di risposta di coppia dinamica del convertitore di frequenza vettoriale a carico pesante (fino al livello dei millisecondi).
A diversi punti di velocità (comprese velocità estremamente basse come 0,5 Hz), utilizzare un feedback dell'encoder di velocità ad alta precisione per misurare la precisione della velocità a stato stazionario e l'intervallo di fluttuazione.
Applicare il 150% del carico nominale e mantenerlo per 60 secondi per verificare che il prodotto non scatti e non si surriscaldi.
Simulare l'avvio del motore o l'impatto di un carico pesante, per verificare che possa emettere una corrente di picco del 180%-200% (della durata di diversi secondi) e che il circuito di azionamento non si guasti.

4. Prove di invecchiamento

Posizionare il convertitore di frequenza vettoriale per carichi pesanti in una camera ambientale ad alta temperatura (come 50-55℃) e farlo funzionare sotto carico nominale o carico alternato per 12-24 ore in modo ciclico.
Lascia che il prodotto passi frequentemente tra cicli a vuoto, a mezzo carico e a pieno carico, esponendo i componenti interni (in particolare IGBT e condensatori) a ripetuti stress di espansione e contrazione termica e rivelando difetti di saldatura e dei materiali.
